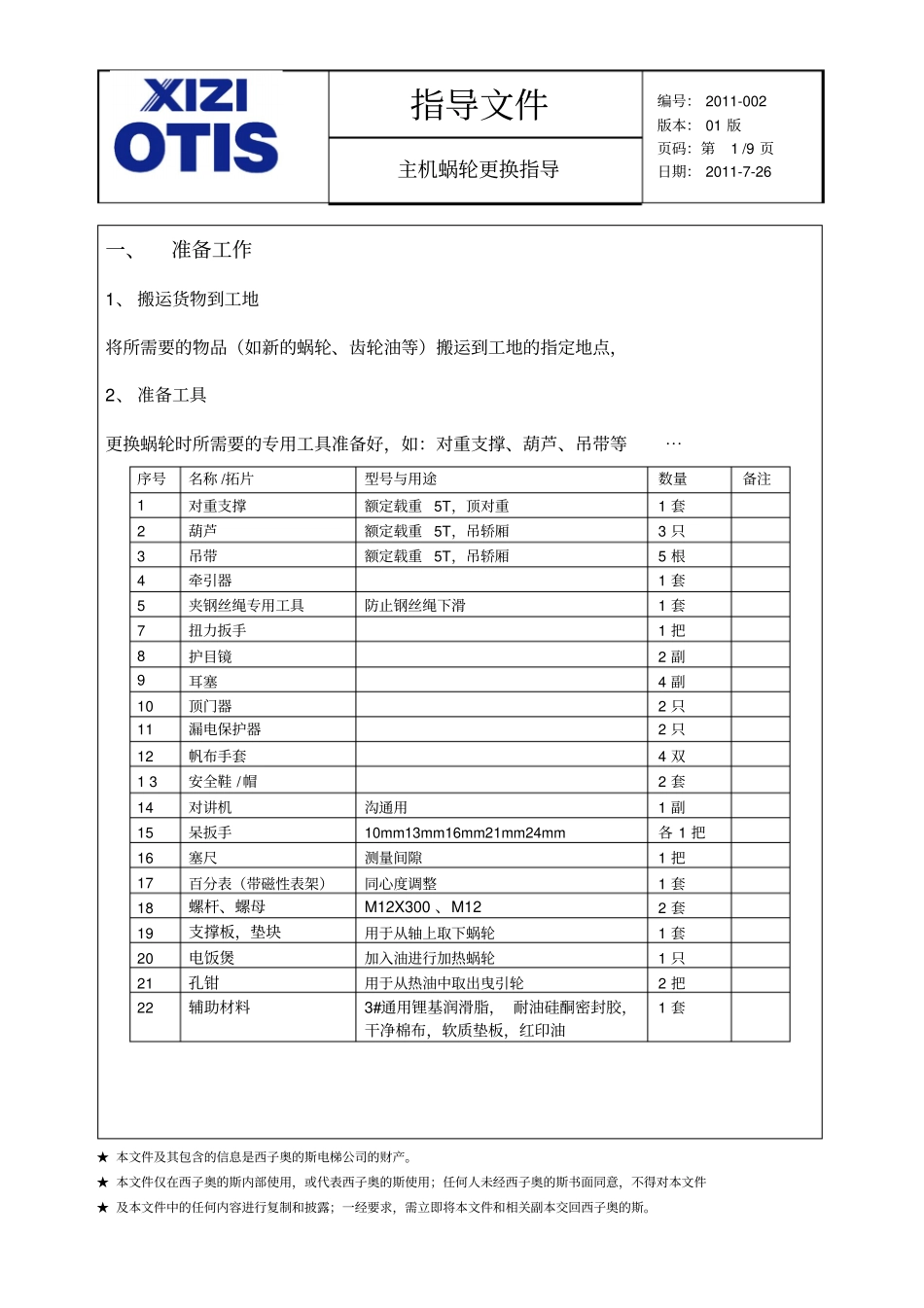

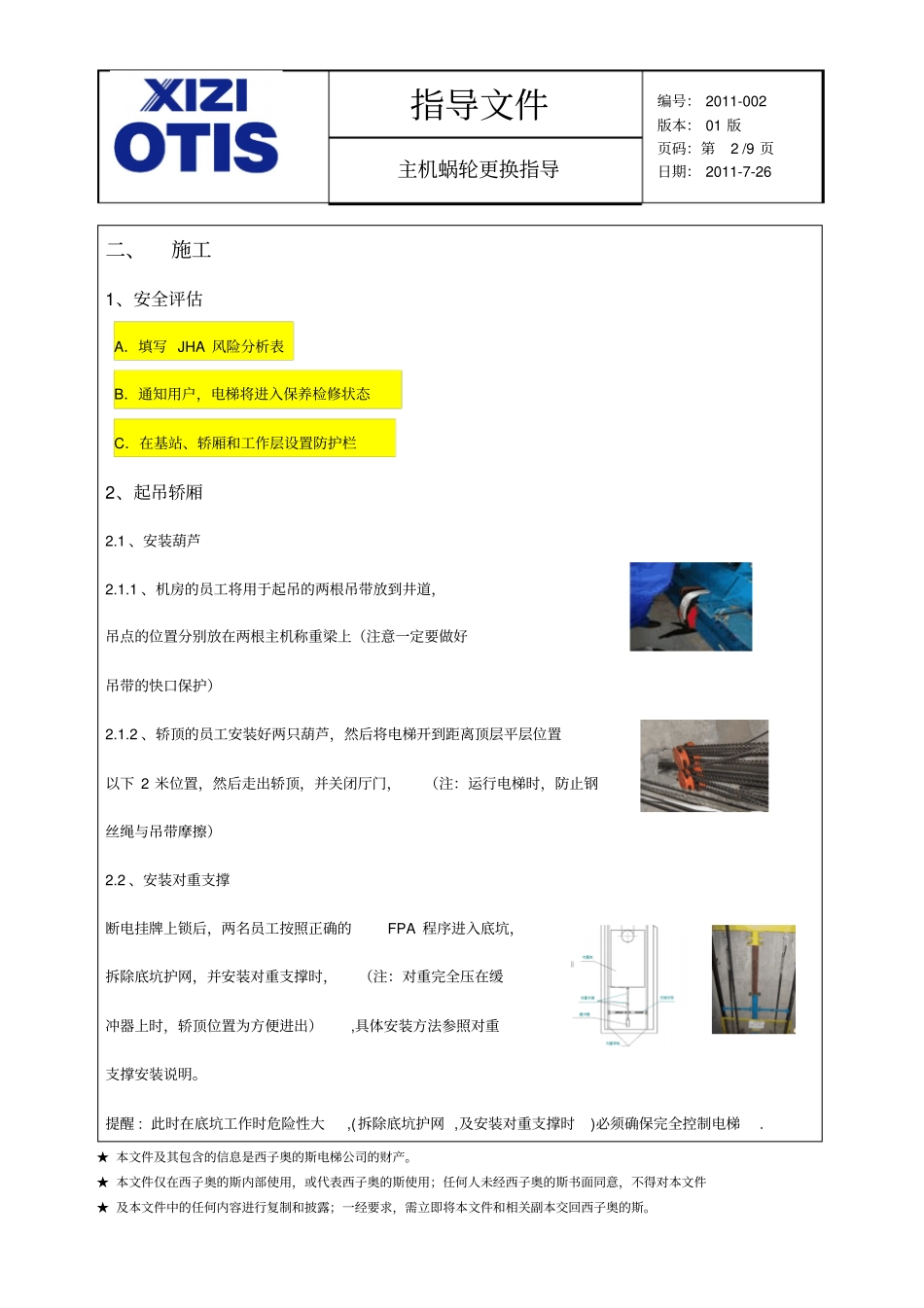

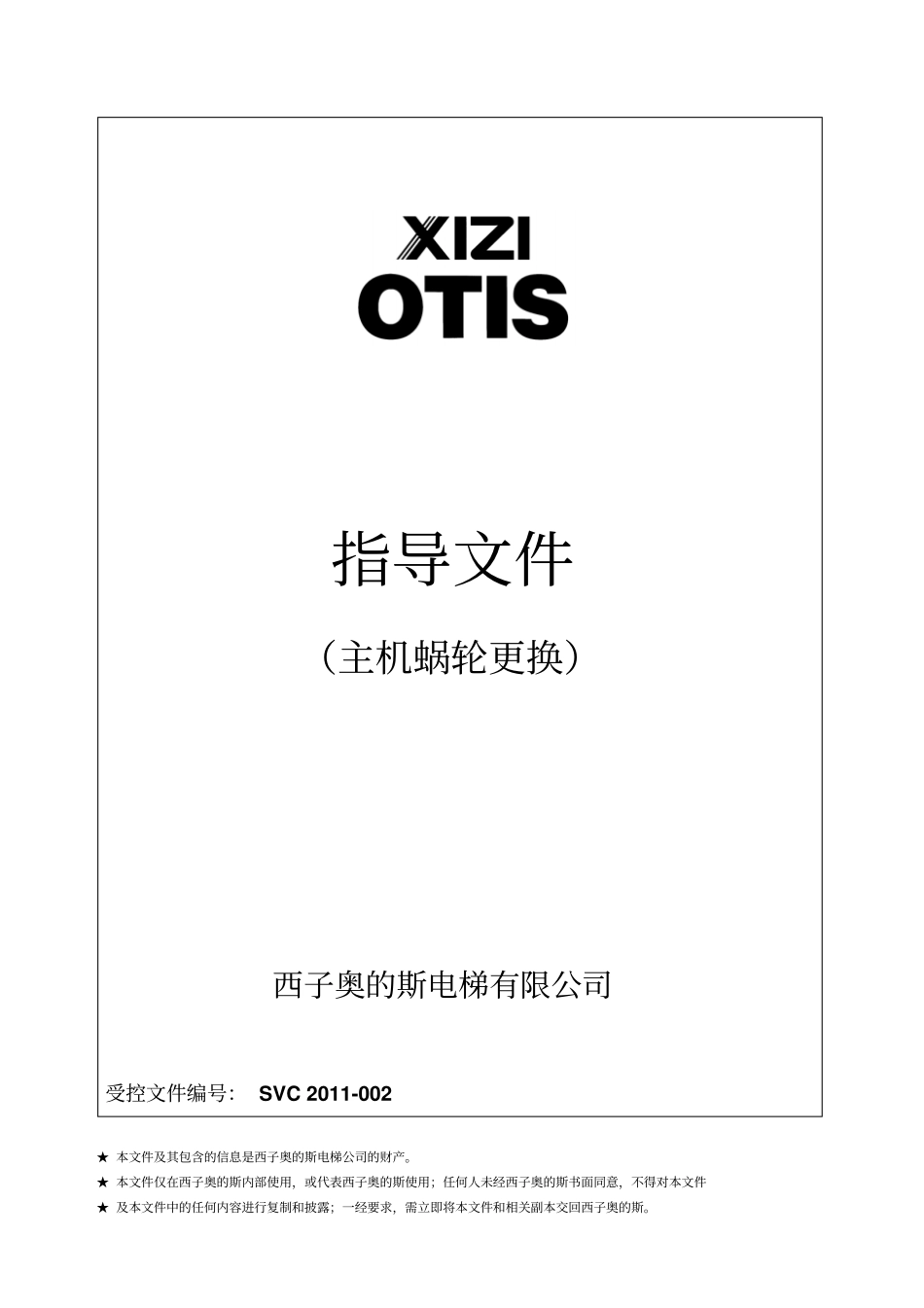

★本文件及其包含的信息是西子奥的斯电梯公司的财产。★本文件仅在西子奥的斯内部使用，或代表西子奥的斯使用；任何人未经西子奥的斯书面同意，不得对本文件★及本文件中的任何内容进行复制和披露；一经要求，需立即将本文件和相关副本交回西子奥的斯。指导文件（主机蜗轮更换）西子奥的斯电梯有限公司受控文件编号：SVC2011-002指导文件编号：2011-002版本：01版页码：第1/9页日期：2011-7-26主机蜗轮更换指导★本文件及其包含的信息是西子奥的斯电梯公司的财产。★本文件仅在西子奥的斯内部使用，或代表西子奥的斯使用；任何人未经西子奥的斯书面同意，不得对本文件★及本文件中的任何内容进行复制和披露；一经要求，需立即将本文件和相关副本交回西子奥的斯。一、准备工作1、搬运货物到工地将所需要的物品（如新的蜗轮、齿轮油等）搬运到工地的指定地点，2、准备工具更换蜗轮时所需要的专用工具准备好，如：对重支撑、葫芦、吊带等⋯序号名称/拓片型号与用途数量备注1对重支撑额定载重5T，顶对重1套2葫芦额定载重5T，吊轿厢3只3吊带额定载重5T，吊轿厢5根4牵引器1套5夹钢丝绳专用工具防止钢丝绳下滑1套7扭力扳手1把8护目镜2副9耳塞4副10顶门器2只11漏电保护器2只12帆布手套4双13安全鞋/帽2套14对讲机沟通用1副15呆扳手10mm13mm16mm21mm24mm各1把16塞尺测量间隙1把17百分表（带磁性表架）同心度调整1套18螺杆、螺母M12X300、M122套19支撑板，垫块用于从轴上取下蜗轮1套20电饭煲加入油进行加热蜗轮1只21孔钳用于从热油中取出曳引轮2把22辅助材料3#通用锂基润滑脂，耐油硅酮密封胶，干净棉布，软质垫板，红印油1套指导文件编号：2011-002版本：01版页码：第2/9页日期：2011-7-26主机蜗轮更换指导★本文件及其包含的信息是西子奥的斯电梯公司的财产。★本文件仅在西子奥的斯内部使用，或代表西子奥的斯使用；任何人未经西子奥的斯书面同意，不得对本文件★及本文件中的任何内容进行复制和披露；一经要求，需立即将本文件和相关副本交回西子奥的斯。二、施工1、安全评估A．填写JHA风险分析表B．通知用户，电梯将进入保养检修状态C．在基站、轿厢和工作层设置防护栏2、起吊轿厢2.1、安装葫芦2.1.1、机房的员工将用于起吊的两根吊带放到井道，吊点的位置分别放在两根主机称重梁上（注意一定要做好吊带的快口保护）2.1.2、轿顶的员工安装好两只葫芦，然后将电梯开到距离顶层平层位置以下2米位置，然后走出轿顶，并关闭厅门，（注：运行电梯时，防止钢丝绳与吊带摩擦）2.2、安装对重支撑断电挂牌上锁后，两名员工按照正确的FPA程序进入底坑，拆除底坑护网，并安装对重支撑时，（注：对重完全压在缓冲器上时，轿顶位置为方便进出）,具体安装方法参照对重支撑安装说明。提醒:此时在底坑工作时危险性大,(拆除底坑护网,及安装对重支撑时)必须确保完全控制电梯.指导文件编号：2011-002版本：01版页码：第3/9页日期：2011-7-26主机蜗轮更换指导★本文件及其包含的信息是西子奥的斯电梯公司的财产。★本文件仅在西子奥的斯内部使用，或代表西子奥的斯使用；任何人未经西子奥的斯书面同意，不得对本文件★及本文件中的任何内容进行复制和披露；一经要求，需立即将本文件和相关副本交回西子奥的斯。2.3、顶对重一名员工按照正确的FPA程序进入轿顶，以点动检修的方式向上运行电梯，直到对重完全压在缓冲器上2.4、吊轿厢轿顶的员工将将两根吊带(安装吊带时请安装快口保护)穿过轿顶横梁，并与两只葫芦的吊钩相连接2.4.1、进行断电挂牌上锁程序在起吊轿厢之前，在机房用夹钢丝绳专用工具将对重侧主机称重梁上侧的曳引钢丝绳夹住，（目的：防止钢丝绳下坠）2.4.2、轿顶作业的员工将轿厢向上吊起（轿厢的吊点放在轿顶轮的统一受力点上，起吊时两只葫芦同时向上提升，注意手拉均匀），当曳引钢丝绳可以从曳引轮上取下时将安全钳动作，然后员工走出轿顶，关闭厅门，一员工在机房取下曳引轮上的所有钢丝绳2.4.3、用相机记录电梯合同号，对应的主机编号；2.4.4、用相机记录曳引机放油螺栓的状态（是否有被拧过的痕迹），检查放油螺栓附近或地上有无残留的油迹，并拍照记录3、拆除损坏蜗轮组件3.1、拆除损坏蜗...
