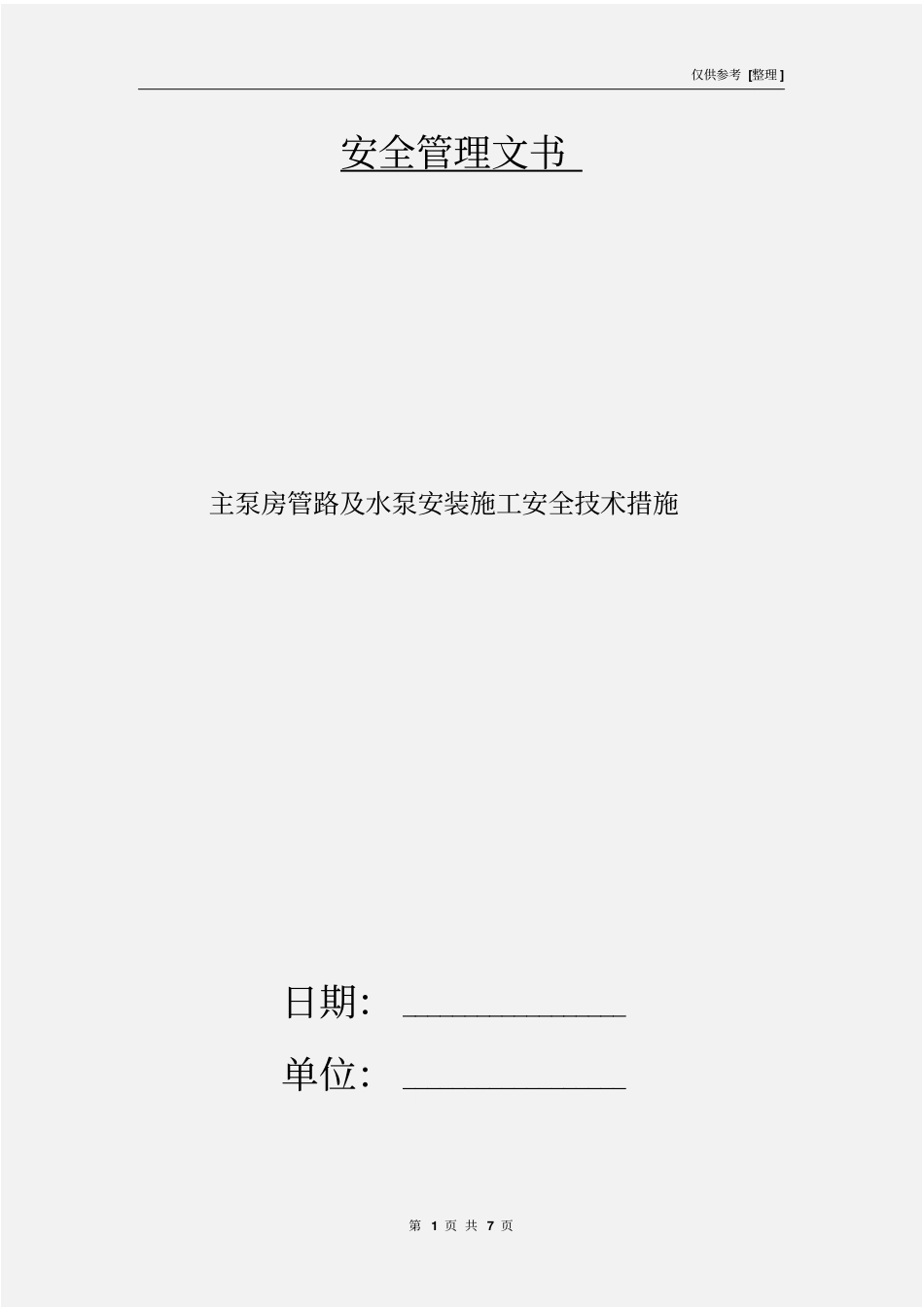

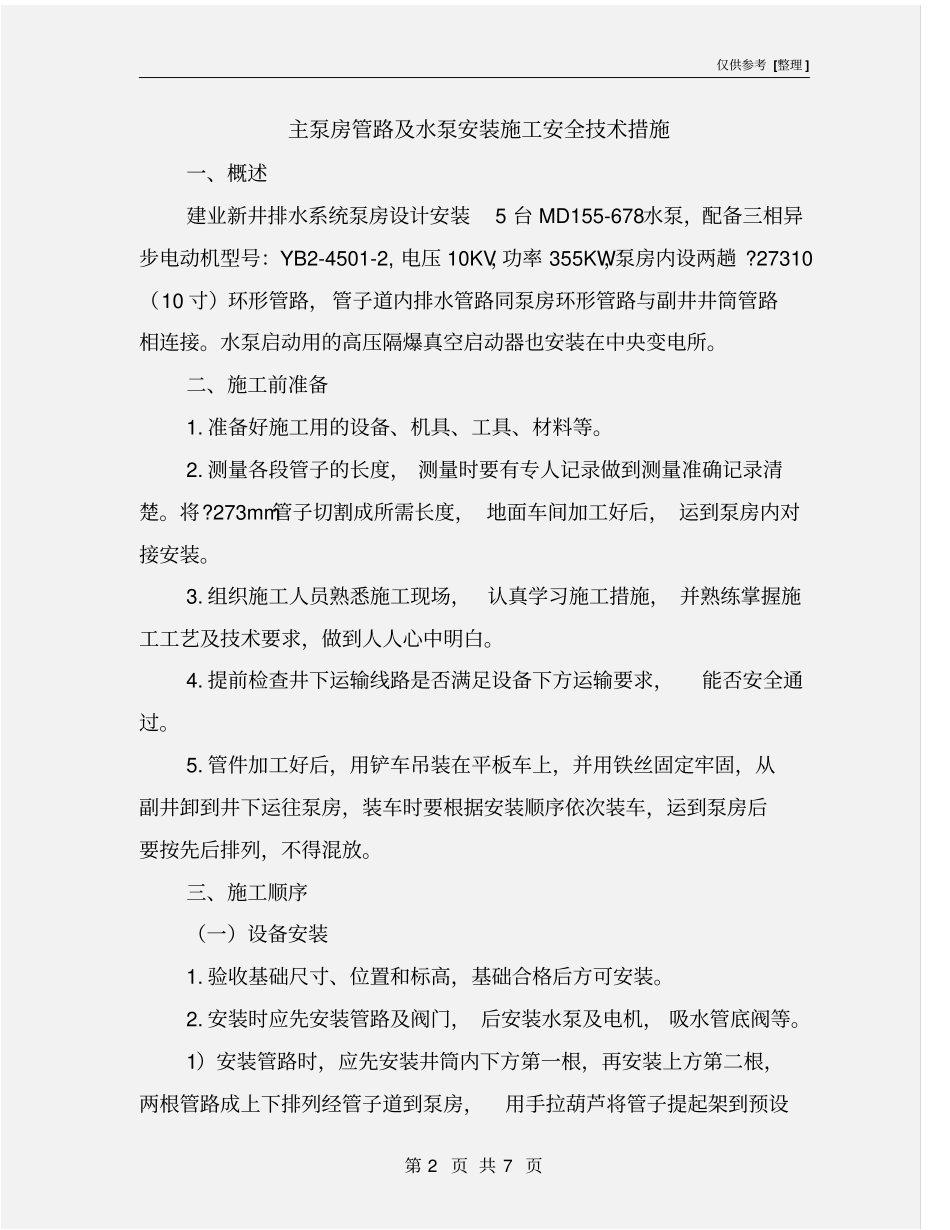

仅供参考[整理]第1页共7页安全管理文书主泵房管路及水泵安装施工安全技术措施日期：__________________单位：__________________仅供参考[整理]第2页共7页主泵房管路及水泵安装施工安全技术措施一、概述建业新井排水系统泵房设计安装5台MD155-678水泵，配备三相异步电动机型号：YB2-4501-2,电压10KV，功率355KW，泵房内设两趟?27310（10寸）环形管路，管子道内排水管路同泵房环形管路与副井井筒管路相连接。水泵启动用的高压隔爆真空启动器也安装在中央变电所。二、施工前准备1.准备好施工用的设备、机具、工具、材料等。2.测量各段管子的长度，测量时要有专人记录做到测量准确记录清楚。将?273mm管子切割成所需长度，地面车间加工好后，运到泵房内对接安装。3.组织施工人员熟悉施工现场，认真学习施工措施，并熟练掌握施工工艺及技术要求，做到人人心中明白。4.提前检查井下运输线路是否满足设备下方运输要求，能否安全通过。5.管件加工好后，用铲车吊装在平板车上，并用铁丝固定牢固，从副井卸到井下运往泵房，装车时要根据安装顺序依次装车，运到泵房后要按先后排列，不得混放。三、施工顺序（一）设备安装1.验收基础尺寸、位置和标高，基础合格后方可安装。2.安装时应先安装管路及阀门，后安装水泵及电机，吸水管底阀等。1）安装管路时，应先安装井筒内下方第一根，再安装上方第二根，两根管路成上下排列经管子道到泵房，用手拉葫芦将管子提起架到预设仅供参考[整理]第3页共7页好的工字钢上，在管子道出口处安装两个总阀门，根据水泵位置安装三通对接水泵。2）根据管路安装位置安装水泵及电机。3.安装水泵时，由技术部门放出5台水泵的安装中心线及标高线，在巷道上打出标记。4.根据水泵的安装中心线及标高线，安装水泵。按照设计标准级方位挖基础坑，挖好后用道轨按标高和平整度把底座及输泵稳好。安装好预埋基础螺栓浇筑混凝土，待混凝土凝固7天后安装电机，对接管路阀门。5.安装主电机，根据联轴器找平找正后紧固电机固定螺栓。6.睡吧哼安装后，安装出水口短接、闸阀、逆止阀、三通等。7.安装吸水管及底阀（按照设计有一台水泵安装底阀，其余四台安装射流泵，底阀吸水管连接好后，用支撑架支撑吸水管）。8.安装射流装置，压力表等附件。9.安装吸水井栏杆机盖板。10.检查填料室盘根是否合格。11.价差设备润滑部位是否需要加注或补充润滑脂。12.敷设电缆接入电控设备。（二）试运转1.水泵及附件、配电系统、控制系统安装完成后，各固定连接部位应无松动，测试接地电阻，检测电机绝缘电阻情况，合格后方可进行单机试运转。2.用手盘动电机对轮，检查有无卡堵情况。3.电机试送电价差电机旋转方向是否与泵体标志箭头方向一致，启仅供参考[整理]第4页共7页动电流是否正常，轴承温度是否正常，有无异常响声。4.以上数据均正常后，向泵内注水加负荷运转，但必须在水泵充水状况下运行，严禁水泵内无水运转。5.检查吸水井水位是否符合要求，出水口闸阀是否在关闭2/3位置。6.启动水泵运转，达到正常转速和压力后逐渐打开出水口闸阀，直至全部打开，出水闸阀开启不宜超过3分钟。7.水泵正常运转后，检查填料压盖情况，水泵和电机震动情况，有无异常响动等，记录电机带负荷后启动电流及运转电流，观察压力表指针有无较大范围波动的不稳定情况，检查出水流量和扬程等情况。8.检查水泵和电机轴承温度是否符合质量标准和随机文件要求，一切正常后即可以继续工作。9.试运转结束后的停泵操作，首先逐渐关闭出水闸阀，是冬季处于轻载状态，然后停止水泵运转。10.试运转过程中，如发现异常情况应及时停泵，待查明原因并处理后，再按照步骤继续试运转。11.第一台泵试运转正常后，利用管路内水的压力开启射流泵向泵体备引水，待压力表、真空表指针正常后方可正常运行。其余3台水泵以同样方法逐台试运转，全部试运转合格后投入备用状态。四、质量要求1.对轮间隙大于泵轴最大窜量2-4mm，两轴的同轴度不超过0.5mm，倾斜度1.22.多台泵体标高允许偏差不大于10mm。3.多台泵体标高互差不大于20mm。仅供参考[整理]第5页共7页4.密封良好，连接件紧固。五、安全措施1.所有施工人员必须认真学习本措施及施工步骤...
