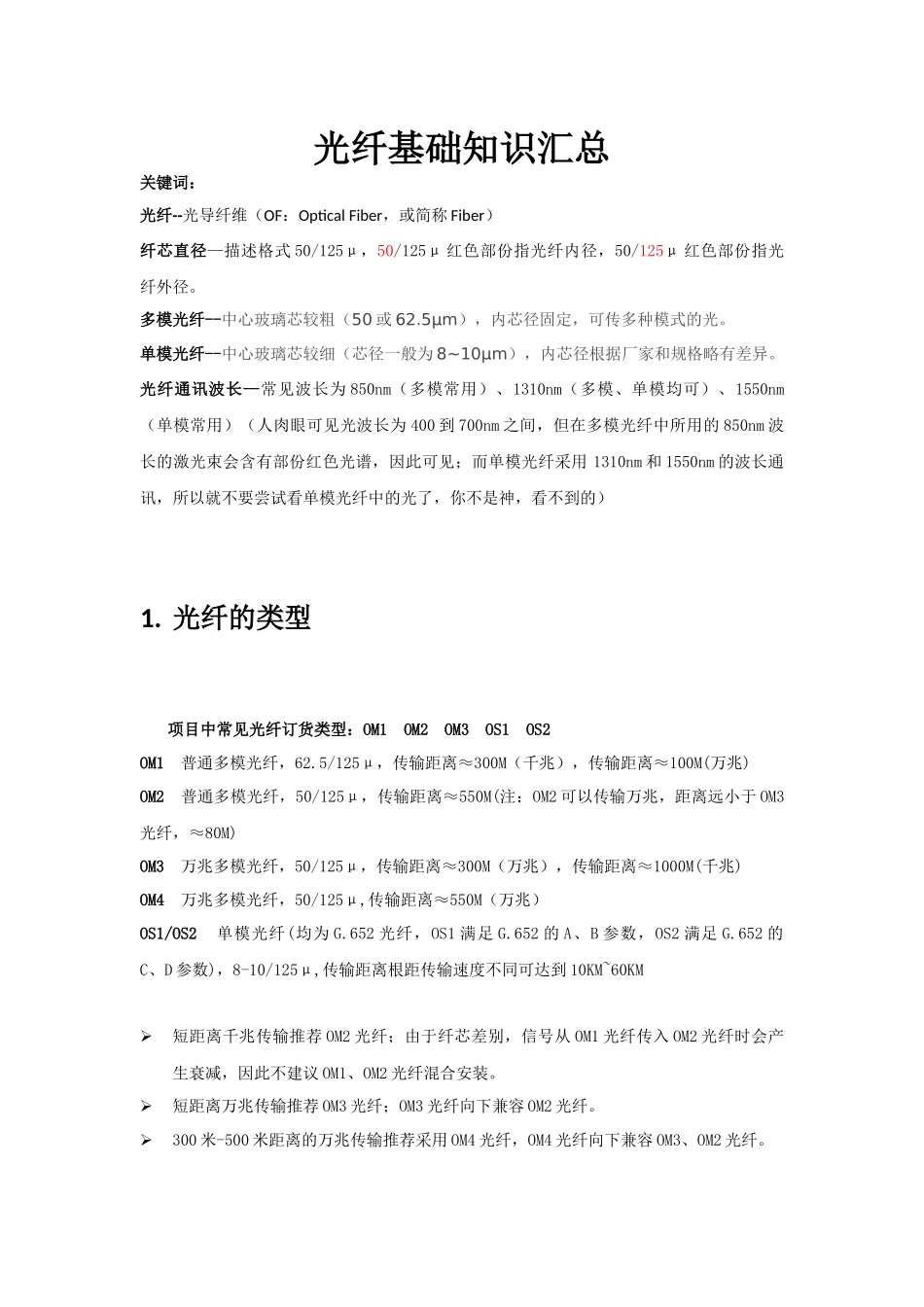

光纤基础知识汇总关键词：光纤--光导纤维（OF：OpticalFiber，或简称Fiber）纤芯直径—描述格式50/125μ，50/125μ红色部份指光纤内径，50/125μ红色部份指光纤外径。多模光纤--中心玻璃芯较粗（50或62.5μm），内芯径固定，可传多种模式的光。单模光纤--中心玻璃芯较细（芯径一般为8~10μm），内芯径根据厂家和规格略有差异。光纤通讯波长—常见波长为850nm（多模常用）、1310nm（多模、单模均可）、1550nm（单模常用）（人肉眼可见光波长为400到700nm之间，但在多模光纤中所用的850nm波长的激光束会含有部份红色光谱，因此可见；而单模光纤采用1310nm和1550nm的波长通讯，所以就不要尝试看单模光纤中的光了，你不是神，看不到的）1.光纤的类型项目中常见光纤订货类型：OM1OM2OM3OS1OS2OM1普通多模光纤，62.5/125μ，传输距离≈300M（千兆），传输距离≈100M(万兆)OM2普通多模光纤，50/125μ，传输距离≈550M(注：OM2可以传输万兆，距离远小于OM3光纤，≈80M)OM3万兆多模光纤，50/125μ，传输距离≈300M（万兆），传输距离≈1000M(千兆)OM4万兆多模光纤，50/125μ,传输距离≈550M（万兆）OS1/OS2单模光纤(均为G.652光纤，OS1满足G.652的A、B参数，OS2满足G.652的C、D参数)，8-10/125μ,传输距离根距传输速度不同可达到10KM~60KM短距离千兆传输推荐OM2光纤；由于纤芯差别，信号从OM1光纤传入OM2光纤时会产生衰减，因此不建议OM1、OM2光纤混合安装。短距离万兆传输推荐OM3光纤；OM3光纤向下兼容OM2光纤。300米-500米距离的万兆传输推荐采用OM4光纤，OM4光纤向下兼容OM3、OM2光纤。光缆的类型我们说的光纤一般指1对，即2根光纤芯（请大家养成习惯，以免不同的讲法造成误解）。而我们在项目中常用的光缆则指大于等于2芯的光纤线缆，常见的光缆有2芯、4芯、6芯、8芯、12芯；一般大于12芯的光缆需要定做，价格也相对较贵，所以在需要放大于12芯光缆的地方我们会用2根多芯光缆实现，而不会去定做指定芯数光缆。另外，在不同的环境下铺设光缆，选择也会有所不同。常用的光缆分为室内光缆和室外光缆，室内光缆外皮相对较薄，抗破坏能力低主要使用于室内环境较好的地方，室外光缆相对外皮较厚且有保护层，适合在室外或环境较差的地方进行铺设。光纤线路中的组件项目中常见光纤线路组件包括：光缆、光配架、光纤跳线、光纤尾纤光缆即组成光纤线路的最基本线缆。光配架ODF，类似网线配架，用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路的连接、分配和调度。一般由配架、耦合器面板、光纤耦合器和空白面板组成。由于厂商不同，可能很多厂商会将耦合器面板和光纤耦合器做合在一起销售。光纤跳线用来做从设备到光纤布线链路的跳接线，一般常见的光跳线可以颜色来区分单模和多模，橙色一般为多模光纤、黄色为单模光纤，存储光纤为淡蓝色（并非绝对，以实际情况为准）。跳线接口类型见下章。光纤尾纤用于连接光纤和光纤耦合器的一个类似一半跳线的接头，它包括一个跳线接头和一段光纤。光纤尾纤只有一头是活动接头，跳线两头都是活动接头，1根跳线可以一分为二当作4根尾纤使用。（注，与光纤不同，光纤尾纤是指1根）2.光纤的接口类型项目中常见光纤的接口类型：LCSCSTMTRJFCLC方型直插卡接式SC方型直插卡接式ST圆型旋转卡接式MTRJ方型双纤收发一体卡接式FC圆型旋转螺纹式LC方型直插卡接式现在最常用的光纤接口类型，常见于各种交换机、服务器等网络设备的光纤接口，一般成对使用，一收一发；在某些高密度光纤配线架上也会采用该接口，以加大单位密度的光纤数量。SC方型直插卡接式08年以前常用的光纤接口类型，常见于各种交换机、服务器等网络设备的光纤接口，一般成对使用，一收一发；现在网络设备上基本已不常见，被LC型接口所替代，但在光纤配线架上仍大量使用。ST圆型旋转卡接式基本用于光纤配线架或电信等运营商的进线配线架上，设备上未使用该接口，一般成对使用，一收一发；由于外型不算好看，但连接可靠，常用于配置在人员不易去的场所，减少光纤接口松落导致的维护量。MTRJ方型双纤收发一体卡接式用于个别网络设备上（现已少见），配线架上不常见，典型设备如CI...
