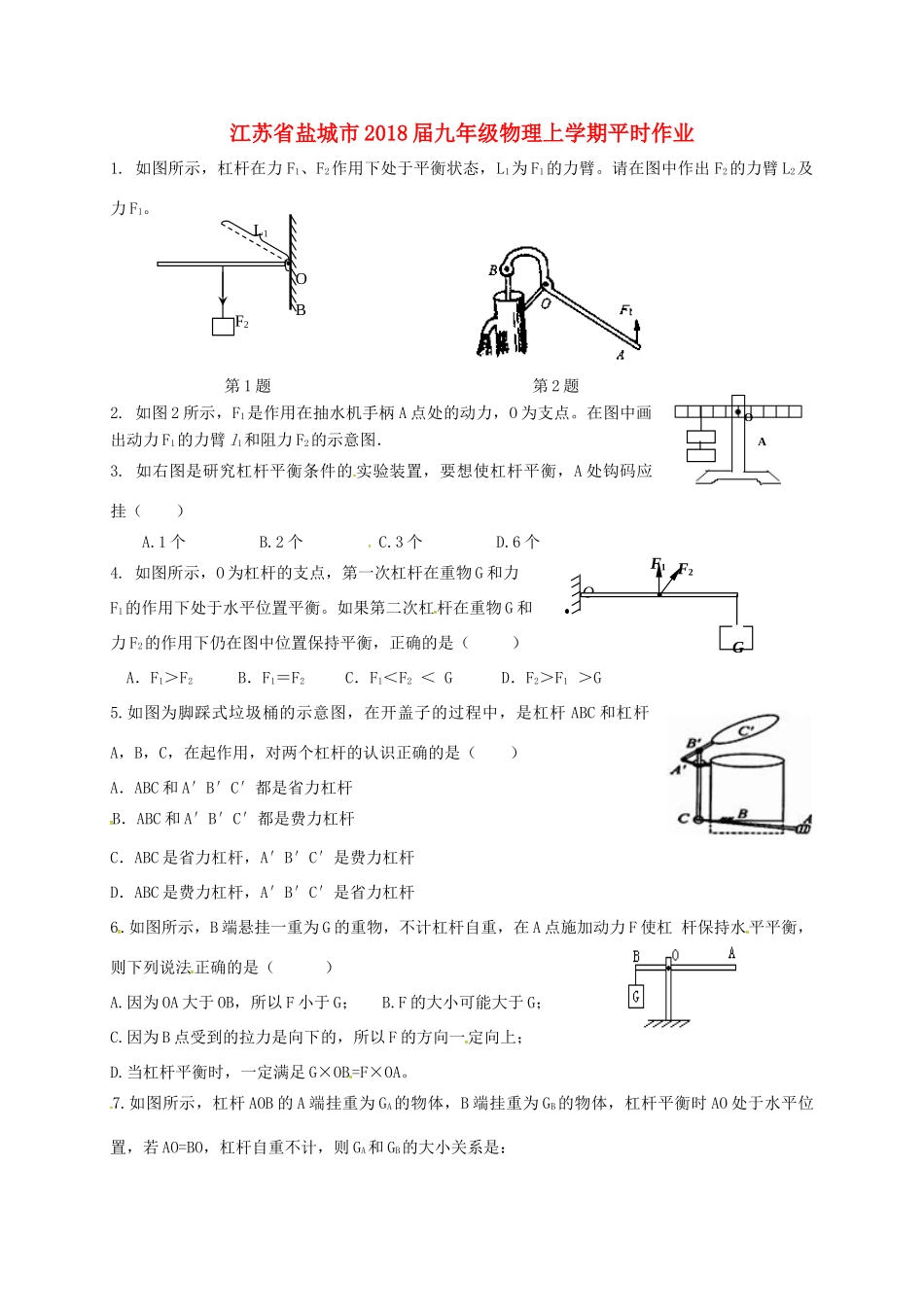

OF1F2GOA江苏省盐城市2018届九年级物理上学期平时作业1.如图所示，杠杆在力F1、F2作用下处于平衡状态，L1为F1的力臂。请在图中作出F2的力臂L2及力F1。第1题第2题2.如图2所示，F1是作用在抽水机手柄A点处的动力，O为支点。在图中画出动力F1的力臂l1和阻力F2的示意图．3.如右图是研究杠杆平衡条件的实验装置，要想使杠杆平衡，A处钩码应挂（）A.1个B.2个C.3个D.6个4.如图所示，O为杠杆的支点，第一次杠杆在重物G和力F1的作用下处于水平位置平衡。如果第二次杠杆在重物G和力F2的作用下仍在图中位置保持平衡，正确的是（）A．F1＞F2B．F1＝F2C．F1＜F2＜GD．F2＞F1＞G5.如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A，B，C，在起作用，对两个杠杆的认识正确的是（）A．ABC和A′B′C′都是省力杠杆B．ABC和A′B′C′都是费力杠杆C．ABC是省力杠杆，A′B′C′是费力杠杆D．ABC是费力杠杆，A′B′C′是省力杠杆6.如图所示，B端悬挂一重为G的重物，不计杠杆自重，在A点施加动力F使杠杆保持水平平衡，则下列说法正确的是（）A.因为OA大于OB，所以F小于G；B.F的大小可能大于G；C.因为B点受到的拉力是向下的，所以F的方向一定向上；D.当杠杆平衡时，一定满足G×OB=F×OA。7.如图所示，杠杆AOB的A端挂重为GA的物体，B端挂重为GB的物体，杠杆平衡时AO处于水平位置，若AO=BO，杠杆自重不计，则GA和GB的大小关系是：F2L1OBA．GA>GBB.GA=GBC.GA
