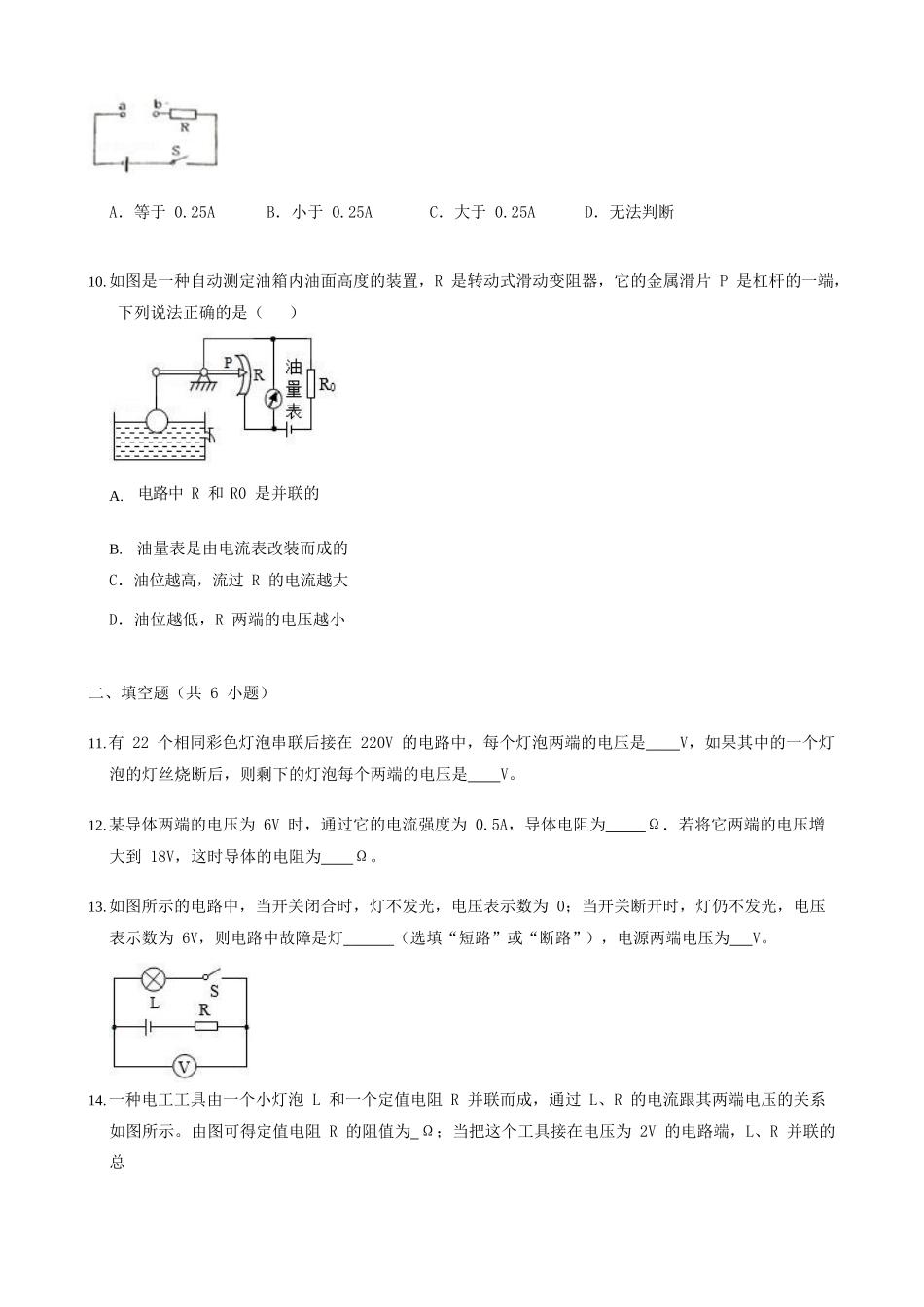

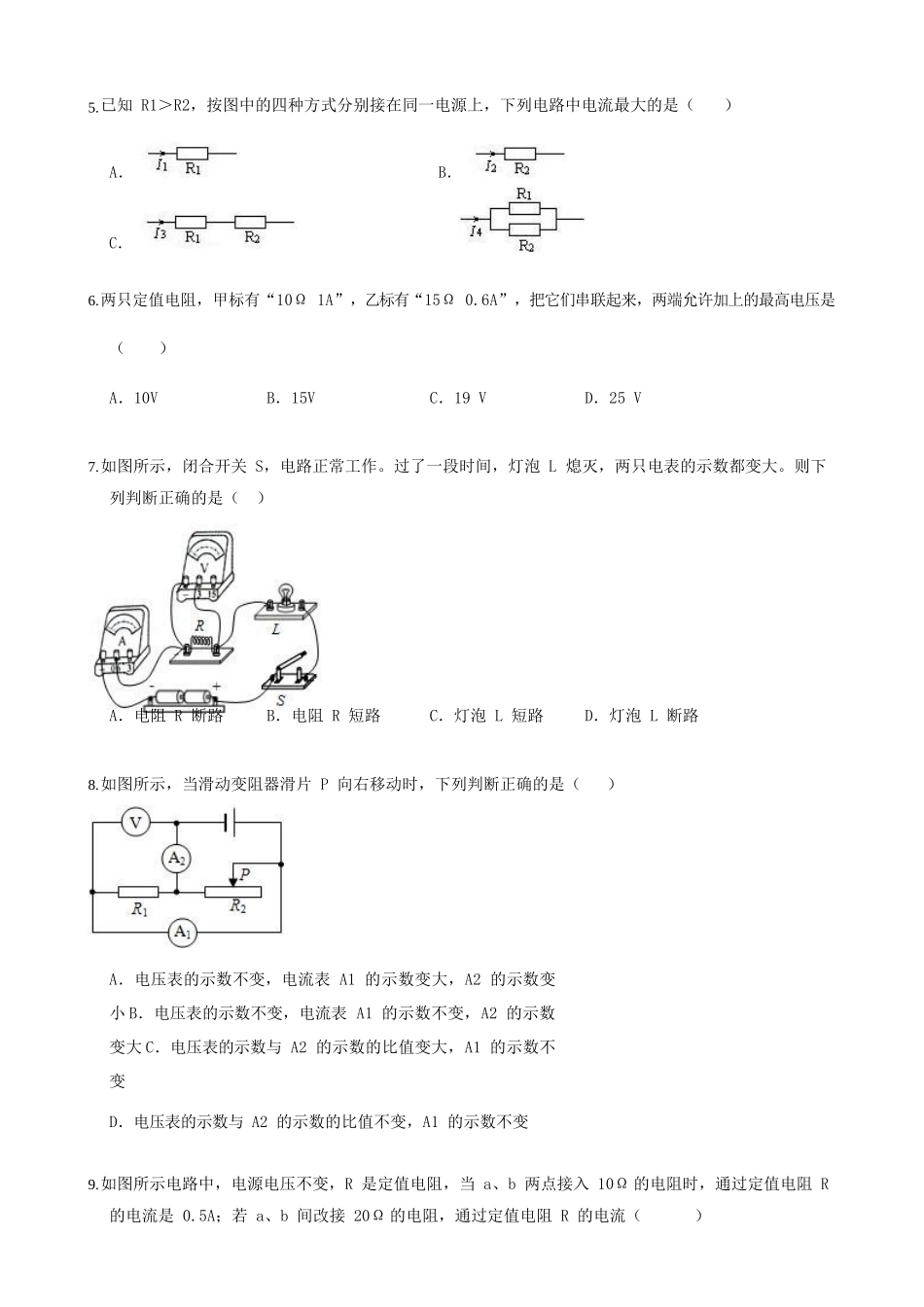

吉林省长春市2019-2020学年九年级物理上学期期中试卷一、单选题（共10小题）1.毛皮摩擦过的橡胶棒去靠近挂在细线下的轻质小球，小球被排斥，则小球原来（）A．带正电B．带负电C．不带电D．不带电或带负电2.由欧姆定律公式可知（）A.同一导体两端的电压跟导体的电流成正比B.导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示3.如图中1、2是用伏安法分别测定两个不同阻值的定值电阻R1、R2所得到的电流与电压的关系图线，则它们阻值的大小关系是（）A．R1＞R2B．R1＜R2C．R1＝R2D．无法判断4.如图所示，AB和BC是由同种材料制成的长度相同、横截面积不同的两段导体，将它们串联后连入电路中，这两段导体两端的电压及通过它们的电流的大小关系正确的是（）A．UAB＞UBCIAB＝IBCB．UAB＜UBCIAB＝IBCC．UAB＞UBCBCIAB＜IBCD．UAB＝UBCIAB＜IBC5.已知R1＞R2，按图中的四种方式分别接在同一电源上，下列电路中电流最大的是（）A．B．C．D．6.两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联起来，两端允许加上的最高电压是（）A．10VB．15VC．19VD．25V7.如图所示，闭合开关S，电路正常工作。过了一段时间，灯泡L熄灭，两只电表的示数都变大。则下列判断正确的是（）A．电阻R断路B．电阻R短路C．灯泡L短路D．灯泡L断路8.如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A．电压表的示数不变，电流表A1的示数变大，A2的示数变小B．电压表的示数不变，电流表A1的示数不变，A2的示数变大C．电压表的示数与A2的示数的比值变大，A1的示数不变D．电压表的示数与A2的示数的比值不变，A1的示数不变9.如图所示电路中，电源电压不变，R是定值电阻，当a、b两点接入10Ω的电阻时，通过定值电阻R的电流是0.5A；若a、b间改接20Ω的电阻，通过定值电阻R的电流（）A．等于0.25AB．小于0.25AC．大于0.25AD．无法判断10.如图是一种自动测定油箱内油面高度的装置，R是转动式滑动变阻器，它的金属滑片P是杠杆的一端，下列说法正确的是（）A.电路中R和R0是并联的B.油量表是由电流表改装而成的C．油位越高，流过R的电流越大D．油位越低，R两端的电压越小二、填空题（共6小题）11.有22个相同彩色灯泡串联后接在220V的电路中，每个灯泡两端的电压是V，如果其中的一个灯泡的灯丝烧断后，则剩下的灯泡每个两端的电压是V。12.某导体两端的电压为6V时，通过它的电流强度为0.5A，导体电阻为Ω．若将它两端的电压增大到18V，这时导体的电阻为Ω。13.如图所示的电路中，当开关闭合时，灯不发光，电压表示数为0；当开关断开时，灯仍不发光，电压表示数为6V，则电路中故障是灯（选填“短路”或“断路”），电源两端电压为V。14.一种电工工具由一个小灯泡L和一个定值电阻R并联而成，通过L、R的电流跟其两端电压的关系如图所示。由图可得定值电阻R的阻值为Ω；当把这个工具接在电压为2V的电路端，L、R并联的总电流是A。15.如图所示，闭合开关S，两电流表示数之比5：3，则R1与R2两端的电压之比U1：U2＝。电阻之比R1：R2＝。16.如图所示，电源电压不变，当滑片向右移动时，电压表示数，电流表示数（选填“变大”、“变小”或“不变”）。三、计算题（共2小题）17.如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：（1）电流表的示数I；（2）电源两端的电压U。18.在如图电路中，R1＝10Ω，R2＝20Ω，闭合开关后，电流表的示数为0.3A。（1）电阻R1两端的电压是多少？（2）通过R2的电流是多少？四、作图题（共3小题）19.在图中的〇里填上适当的电表符号，闭合电键S，使灯L1和L2能同时发光。20.如图所示的电路中，有三根导线尚未连接，请用笔画线代替导线补上。要求：闭合开关后，滑动变阻器的滑片P向右移动时，电压表V的示数变小，灯泡变亮。21.图中只有一根导线的一个接头接错，请在错误处画“×”，并在图上改正。五、解答题（共4小题）22.“探究串联电路的电压关系”的实验电路如图所示。（1）为了使探究得出的结论具有...
