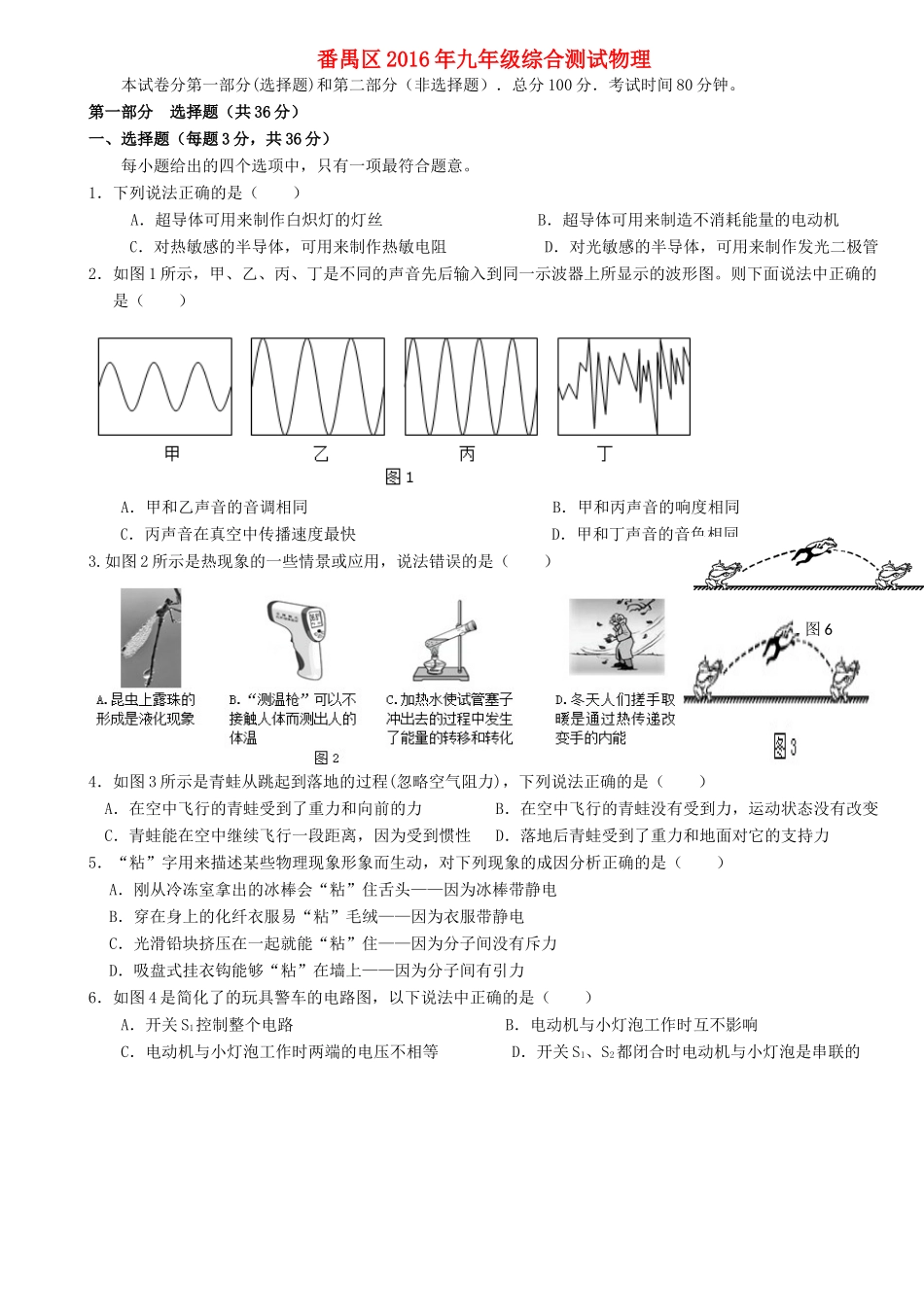

番禺区2016年九年级综合测试物理本试卷分第一部分(选择题)和第二部分（非选择题）．总分100分．考试时间80分钟。第一部分选择题（共36分）一、选择题（每题3分，共36分）每小题给出的四个选项中，只有一项最符合题意。1．下列说法正确的是（）A．超导体可用来制作白炽灯的灯丝B．超导体可用来制造不消耗能量的电动机C．对热敏感的半导体，可用来制作热敏电阻D．对光敏感的半导体，可用来制作发光二极管2．如图1所示，甲、乙、丙、丁是不同的声音先后输入到同一示波器上所显示的波形图。则下面说法中正确的是（）A．甲和乙声音的音调相同B．甲和丙声音的响度相同C．丙声音在真空中传播速度最快D．甲和丁声音的音色相同3.如图2所示是热现象的一些情景或应用，说法错误的是（）4．如图3所示是青蛙从跳起到落地的过程(忽略空气阻力)，下列说法正确的是（）A．在空中飞行的青蛙受到了重力和向前的力B．在空中飞行的青蛙没有受到力，运动状态没有改变C．青蛙能在空中继续飞行一段距离，因为受到惯性D．落地后青蛙受到了重力和地面对它的支持力5．“粘”字用来描述某些物理现象形象而生动，对下列现象的成因分析正确的是（）A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为冰棒带静电B．穿在身上的化纤衣服易“粘”毛绒——因为衣服带静电C．光滑铅块挤压在一起就能“粘”住——因为分子间没有斥力D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力6．如图4是简化了的玩具警车的电路图，以下说法中正确的是（）A．开关S1控制整个电路B．电动机与小灯泡工作时互不影响C．电动机与小灯泡工作时两端的电压不相等D．开关S1、S2都闭合时电动机与小灯泡是串联的图67．线圈abcd转动过程中经过图5甲、乙位置时，导线ab所受磁场力的方向（）A.相反，是由于磁场方向相反了B.相反，是由于流过ab的电流方向相反了C.相同，是由于磁场方向、流过ab的电流方向都改变了D.相同，是由于磁场方向、流过ab的电流方向都没改变8．将一个乒乓球和一个实心球同时没入水中，放手后发现：乒乓球浮出水面，而实心球沉入水底，如图6所示。比较乒乓球和实心球没入水中时受到的浮力大小（）A．乒乓球受到的浮力大B．实心球受到的浮力大C．它们受到的浮力一样大D．不能确定9．压敏电阻的阻值是随所受压力的增大而减小的。小聪同学想设计一个通过电表示数反映压敏电阻所受压力大小的电路，要求压力增大时电表示数增大。图7所示电路符合要求的是（）10．用一个动滑轮将重为4N的物体匀速提升1m，拉力大小如图8所示，则（）A.拉力是2.2NB.有用功是2.2JC.总功是4.8JD.机械效率是91%11．水的比热容比煤油的大。如图9所示，隔着石棉网同时加热规格相同、分别装上质量和初温都相同的煤油和水的试管，至管内液体升温到40℃。这个过程中（）A.煤油温度先升到40℃B.同一时刻水的温度比煤油高C.加热相同时间，水吸收的热量多D.升高相同的温度，煤油需加热较长的时间12．水与我们的生活息息相关，图10所示有关水的物理量间的关系图线中，正确的是（）第二部分（共64分）二、填空作图题（共27分）13．如图11所示，电流表示数是，电压表示数是；温度计的读数是。14．(1)如图12甲所示，A和B是发光点S发出的其中两条光线入射到平面镜上时发生反射的两条反射光线（图中未画出发光点S），请根据反射光线在图中作出发光点S和它在平面镜中所成的虚像S′。(2)图12乙中给出了物体AB及像A′B′的位置，请在图中画出凸透镜及其中一个焦点F的大致位置。15．端午节有“赛龙舟”和“吃粽子”的习俗。赛龙舟时，阵阵鼓声是鼓皮产生的；船桨是杠杆，请在图13中，画出动力F的力臂L；煮粽子时，通过方式增大了粽子的内能，闻到粽子的清香，这是现象。16．在塑料薄膜袋中滴入几滴酒精，排出袋中空气后把袋口扎紧，再放入80℃以上的热水中，发现塑料袋明显鼓起；从热水中拿出鼓起的塑料袋，放入冷水中，发现塑料袋又变瘪了。以上过程是因为酒精先后发生了和两种物态变化。17．地铁的建成，有效减缓城市的交通拥挤。(1)1号线全长约18km，列车全程运行约0.6h，则全程的平均速度是km/h；列车在运行时将电能转化为能；(2)当列车进站时，以站台为参照物，列车...
