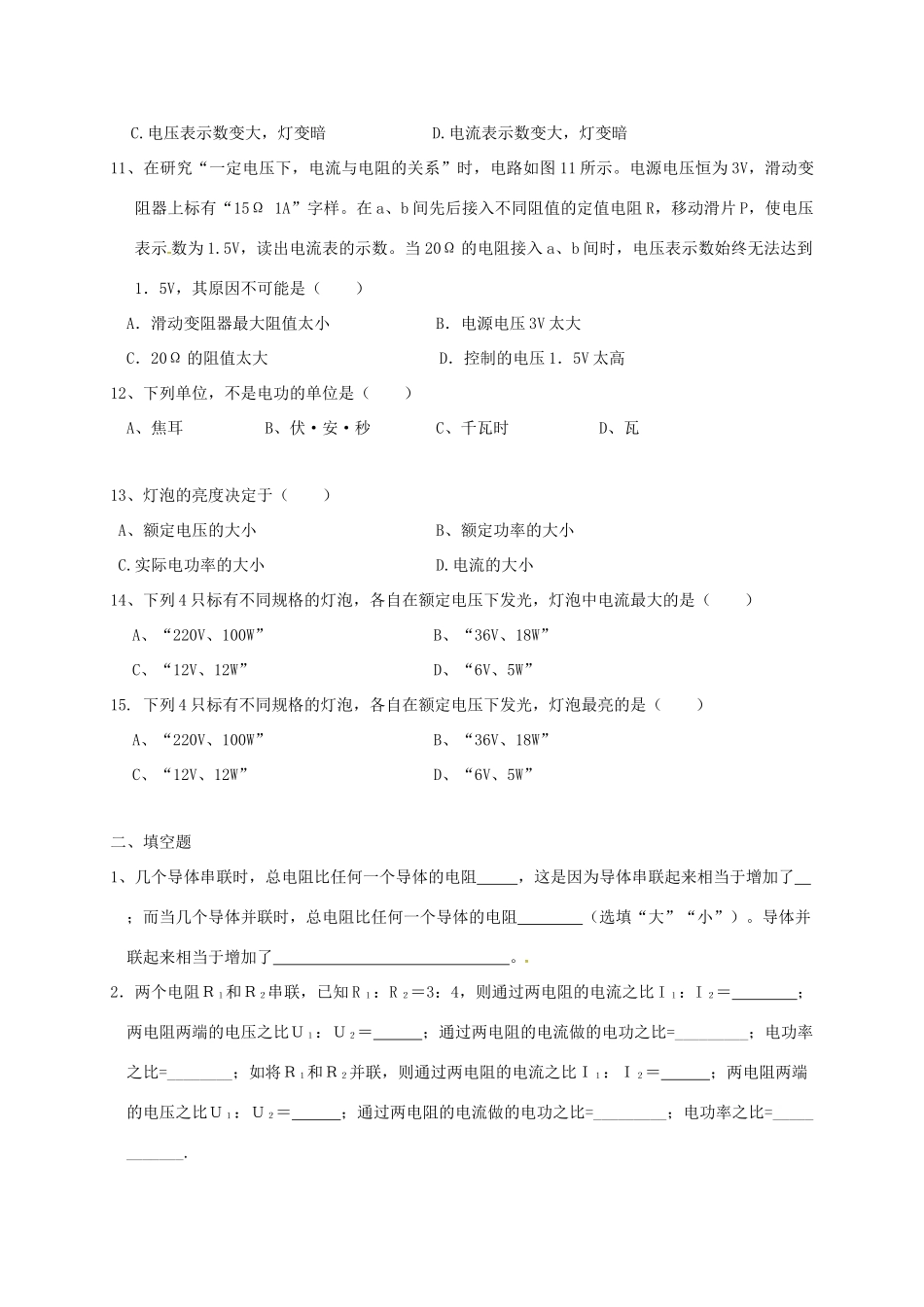

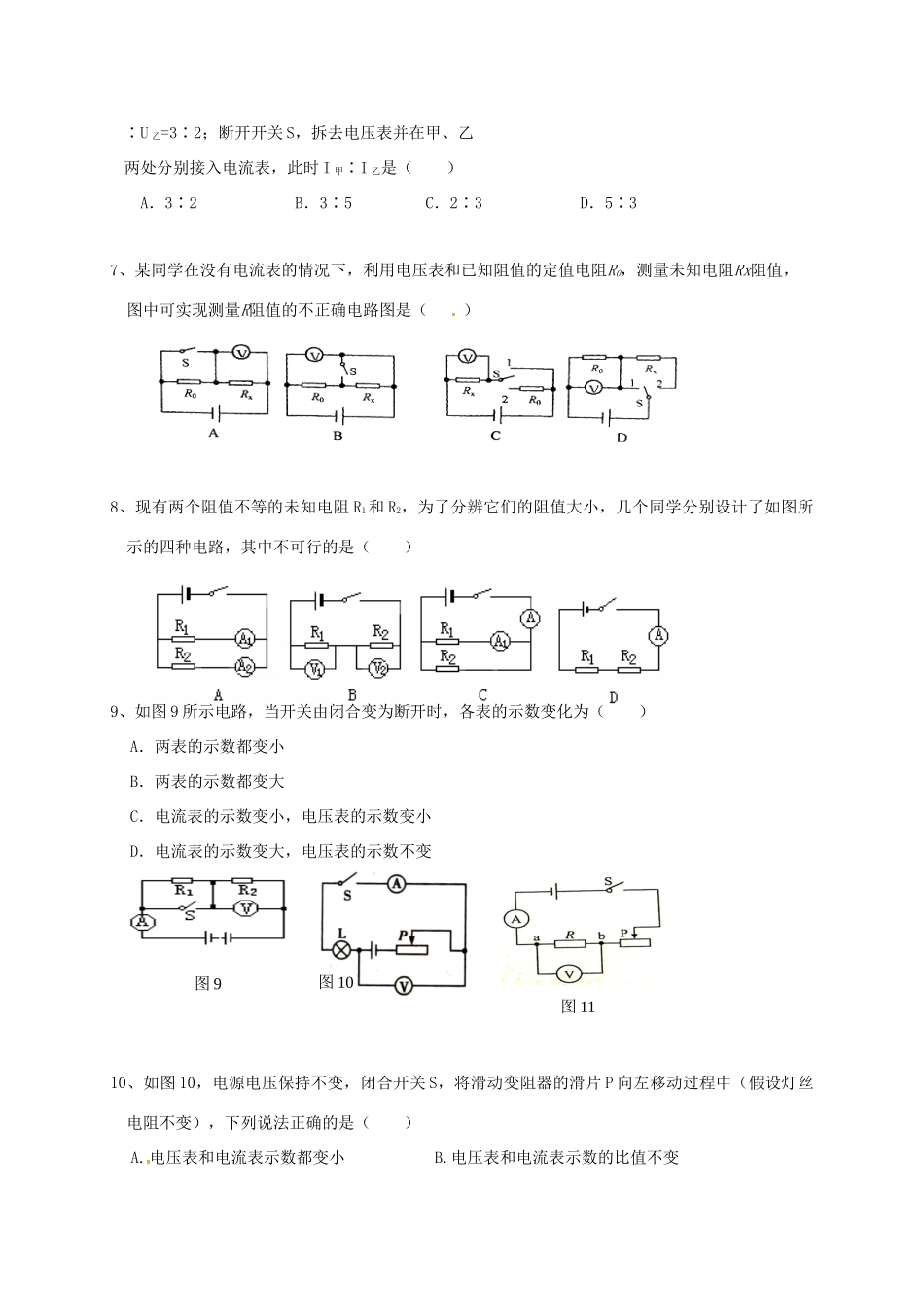

第4题图江苏省盐城市2018届九年级物理上学期周末作业一、选择题1.A、B两导体并联时，导体中电流之比为IA：IB=5：4，当这两个导体串联时，导体两端电压之比UA：UB为（）A．4：5B．5：4C．1：1D．无法确定2.如图2的电路中，电源电压为3V，R1=7ΩR2=8Ω，则电压表示数为（）A．3VB．1.4VC．1.6VD．4.4V图2图33．在图3，电源电压不变。闭合电键K后，灯Ll、L2都发光。一段时间后，两灯都熄灭，而电压表V1的示数变小，电压表V2的示数变大。则产生这一现象的原因是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图4.如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是（）A．R串在Ⅱ区域，R并在Ⅲ区域B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域D．R串在Ⅰ区域，R并在Ⅲ区域5．如图所示的电路中，电源电压不变，当开关S闭合时，电流表的示数是0.7A；开关S断开后，电流表的示数改变为0.5A，则R1与R2的阻值之比是（）A．7：2B．2：7C．5：2D．2：56、在如图的电路中，电源电压U保持不变，在甲、乙两处分别接入电压表，闭合开关S，测得U甲第5题图第6题图∶U乙=3∶2；断开开关S，拆去电压表并在甲、乙两处分别接入电流表，此时I甲∶I乙是（）A．3∶2B．3∶5C．2∶3D．5∶37、某同学在没有电流表的情况下，利用电压表和已知阻值的定值电阻R0，测量未知电阻Rx阻值，图中可实现测量R阻值的不正确电路图是（）8、现有两个阻值不等的未知电阻R1和R2，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（）9、如图9所示电路，当开关由闭合变为断开时，各表的示数变化为（）A．两表的示数都变小B．两表的示数都变大C．电流表的示数变小，电压表的示数变小D．电流表的示数变大，电压表的示数不变10、如图10，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动过程中（假设灯丝电阻不变），下列说法正确的是（）A.电压表和电流表示数都变小B.电压表和电流表示数的比值不变图10图9图11C.电压表示数变大，灯变暗D.电流表示数变大，灯变暗11、在研究“一定电压下，电流与电阻的关系”时，电路如图11所示。电源电压恒为3V，滑动变阻器上标有“15Ω1A”字样。在a、b间先后接入不同阻值的定值电阻R，移动滑片P，使电压表示数为1.5V，读出电流表的示数。当20Ω的电阻接入a、b间时，电压表示数始终无法达到1．5V，其原因不可能是（）A．滑动变阻器最大阻值太小B．电源电压3V太大C．20Ω的阻值太大D．控制的电压1．5V太高12、下列单位，不是电功的单位是（）A、焦耳B、伏·安·秒C、千瓦时D、瓦13、灯泡的亮度决定于（）A、额定电压的大小B、额定功率的大小C.实际电功率的大小D.电流的大小14、下列4只标有不同规格的灯泡，各自在额定电压下发光，灯泡中电流最大的是（）A、“220V、100W”B、“36V、18W”C、“12V、12W”D、“6V、5W”15.下列4只标有不同规格的灯泡，各自在额定电压下发光，灯泡最亮的是（）A、“220V、100W”B、“36V、18W”C、“12V、12W”D、“6V、5W”二、填空题1、几个导体串联时，总电阻比任何一个导体的电阻，这是因为导体串联起来相当于增加了；而当几个导体并联时，总电阻比任何一个导体的电阻（选填“大”“小”）。导体并联起来相当于增加了。2．两个电阻Ｒ１和Ｒ２串联，已知R１：R２＝3：4，则通过两电阻的电流之比I１：I２＝；两电阻两端的电压之比Ｕ１：Ｕ２＝；通过两电阻的电流做的电功之比=_________；电功率之比=________；如将Ｒ１和Ｒ２并联，则通过两电阻的电流之比Ｉ１：Ｉ２＝；两电阻两端的电压之比Ｕ１：Ｕ２＝；通过两电阻的电流做的电功之比=_________；电功率之比=____________.3、将电阻分别为18Ω和12Ω的A、B两用电器，并联后接在电压为36V的电路上，干路中电流为A，通过B用电器的电流为_____A,电路的总功率为W。4、要使一个标有“12V、12W”的小灯泡接在18V的电源上正常发光应给它_联一个阻值为Ω的电阻。5、电功的常用单位还有度和千瓦时，其换算关系为：1度=千瓦时=...
