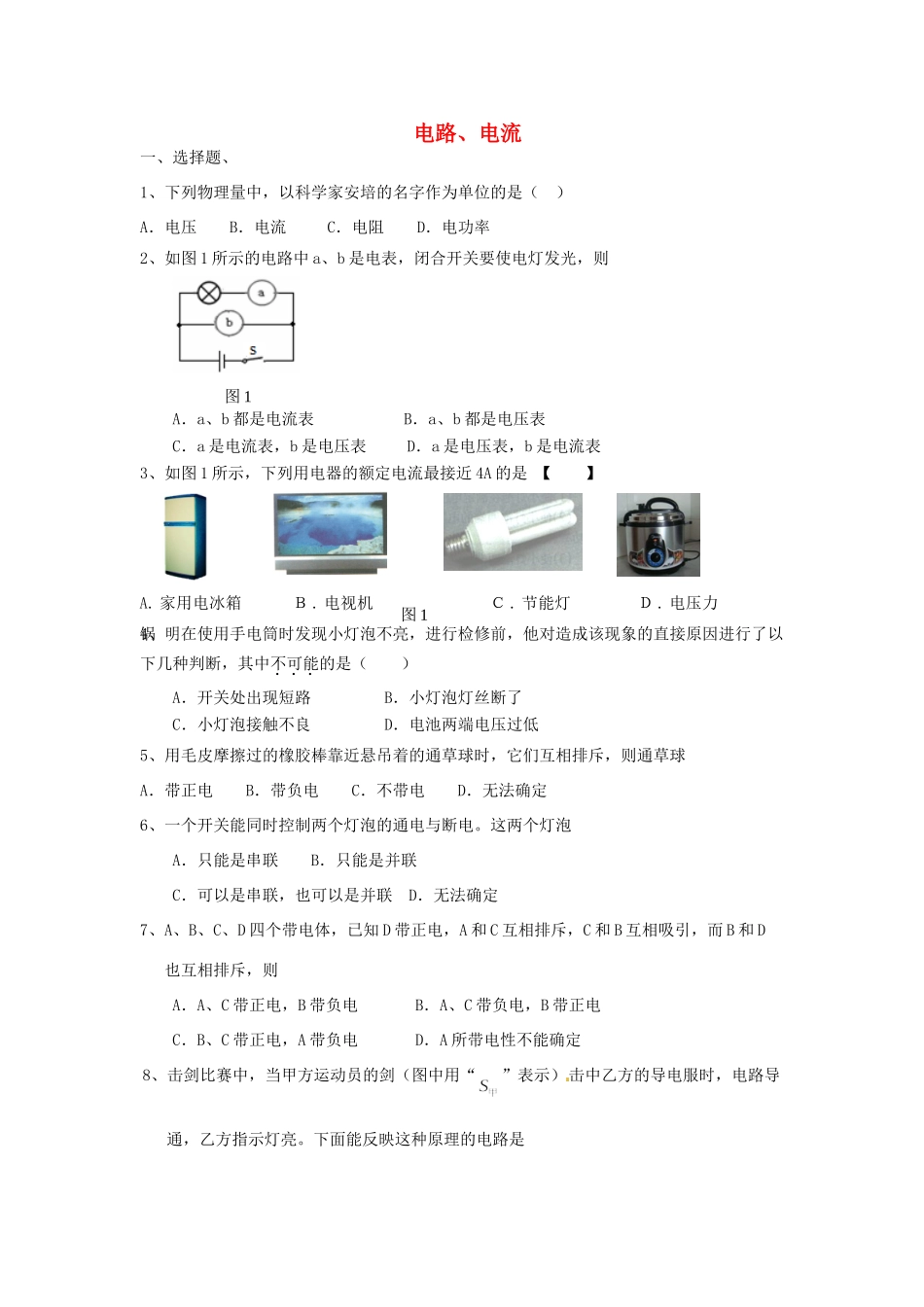

电路、电流一、选择题、1、下列物理量中，以科学家安培的名字作为单位的是（）A．电压B．电流C．电阻D．电功率2、如图1所示的电路中a、b是电表，闭合开关要使电灯发光，则A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表3、如图1所示，下列用电器的额定电流最接近4A的是【】4、明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低5、用毛皮摩擦过的橡胶棒靠近悬吊着的通草球时，它们互相排斥，则通草球A．带正电B．带负电C．不带电D．无法确定6、一个开关能同时控制两个灯泡的通电与断电。这两个灯泡A．只能是串联B．只能是并联C．可以是串联，也可以是并联D．无法确定7、A、B、C、D四个带电体，已知D带正电，A和C互相排斥，C和B互相吸引，而B和D也互相排斥，则A．A、C带正电，B带负电B．A、C带负电，B带正电C．B、C带正电，A带负电D．A所带电性不能确定8、击剑比赛中，当甲方运动员的剑（图中用“”表示）击中乙方的导电服时，电路导通，乙方指示灯亮。下面能反映这种原理的电路是图1图1A.家用电冰箱Ｂ.电视机Ｃ.节能灯Ｄ.电压力锅9、保密室有两把不同的钥匙，分别由两个人保管。只有当两把钥匙都插入匙孔（相当于闭合开关）电动门才会打开，单独使用某一把钥匙不能使门打开。图1中符合要求的电路是10、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是11、某工厂通过一智能电路实现对甲、乙两机器工作状态的及时监控。机器都正常工作相当于开关断开，对应指示灯不亮，电铃不响；若任一机器出现故障相当于相应开关闭合，对应指示灯亮，电铃响。下列电路图，符合要求的是()12、在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零第9题图A．B．C．D．刻度线，电压表指针则有明显偏转，该电路中的故障可能是A．灯泡L2短路B．灯泡L2断路C．灯泡L1断路D．两个灯泡都断路13、小轿车上大都装有一个指示灯，用它来提醒司机或乘客车门是否关好。四个车门中只要有一个车门没关好（相当于一个开关断开），该指示灯就会发光。下图为小明同学设计的模拟电路图，你认为最符合要求的是【】14、如图所示电路，电源电压不变，闭合开关S，灯L1和L2均发光．一段时间后，一盏灯突然熄灭，而电流表和电压表的示数都不变，出现这一现象的原因可能是A.灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路15、在如图所示的电路中，电源电压保持不变。闭合电键S后，电路正常工作。过一会儿，灯L熄灭，两个电表中只有一个电表的示数变小，则下列判断中正确的是A．可能性是灯L断路B．可能性是电阻R断路C．一定是灯L短路D．一定是电阻R短路16、电路和水路有许多相似之处。在电路中和如图所示水路中的阀门作用相似的是A..电源B.用电器C.开关D.导线17、在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图7中A、B、C三处的电流大小．为了进一步探究A、B、C三处的电流大小的关系，总结普遍规律．他下一步的操作应该是…（）A．将电源两极对调，再次测量A、B、C三处的电流B．改变开关S的位置，再次测量A、B、C三处的电流C．将图中两只灯泡位置对调，再次测量A、B、C三处的电流D．换用不同规格的灯泡，再次测量A、B、C三处的电流二、填空题、1、在干燥的天气里，用塑料梳子梳头发时，头发会随着梳子飘起来，这是因为梳子和头发摩擦时分别带上＿＿＿＿＿电荷，互相＿＿＿＿＿＿的缘故。2、如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为安。3、二极管是电子电路的重要元件，它的电路符号为，当电流从它A...
