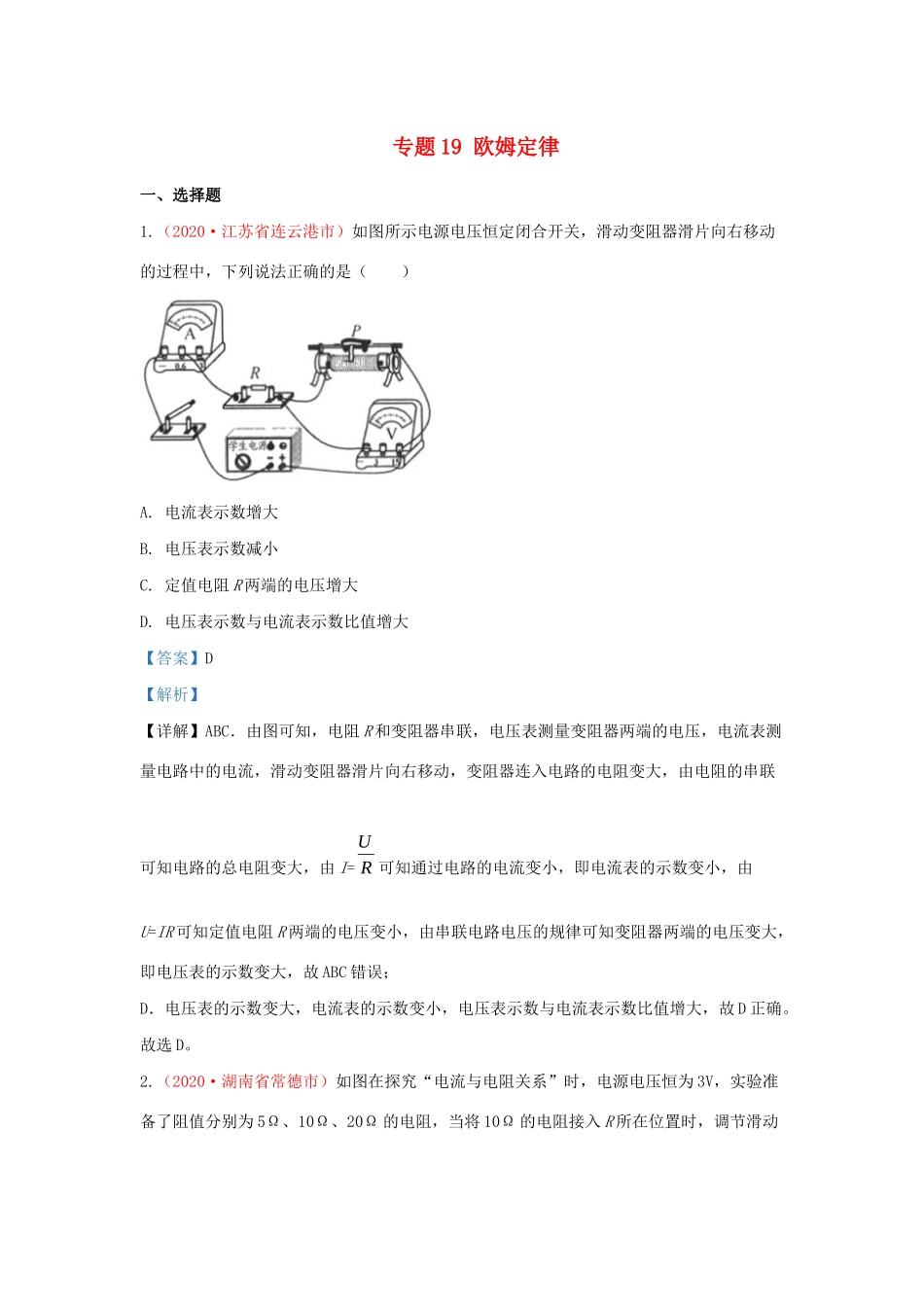

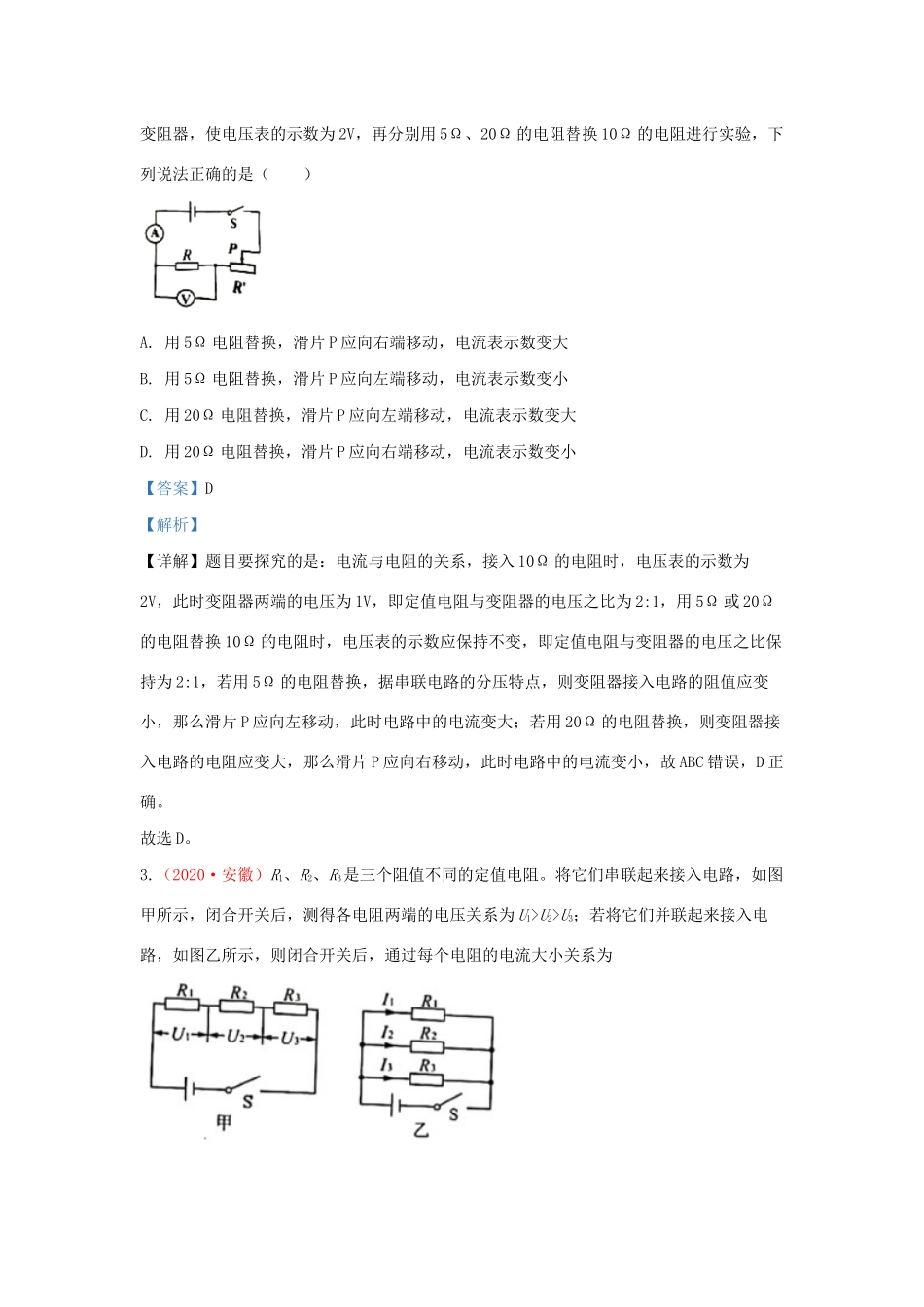

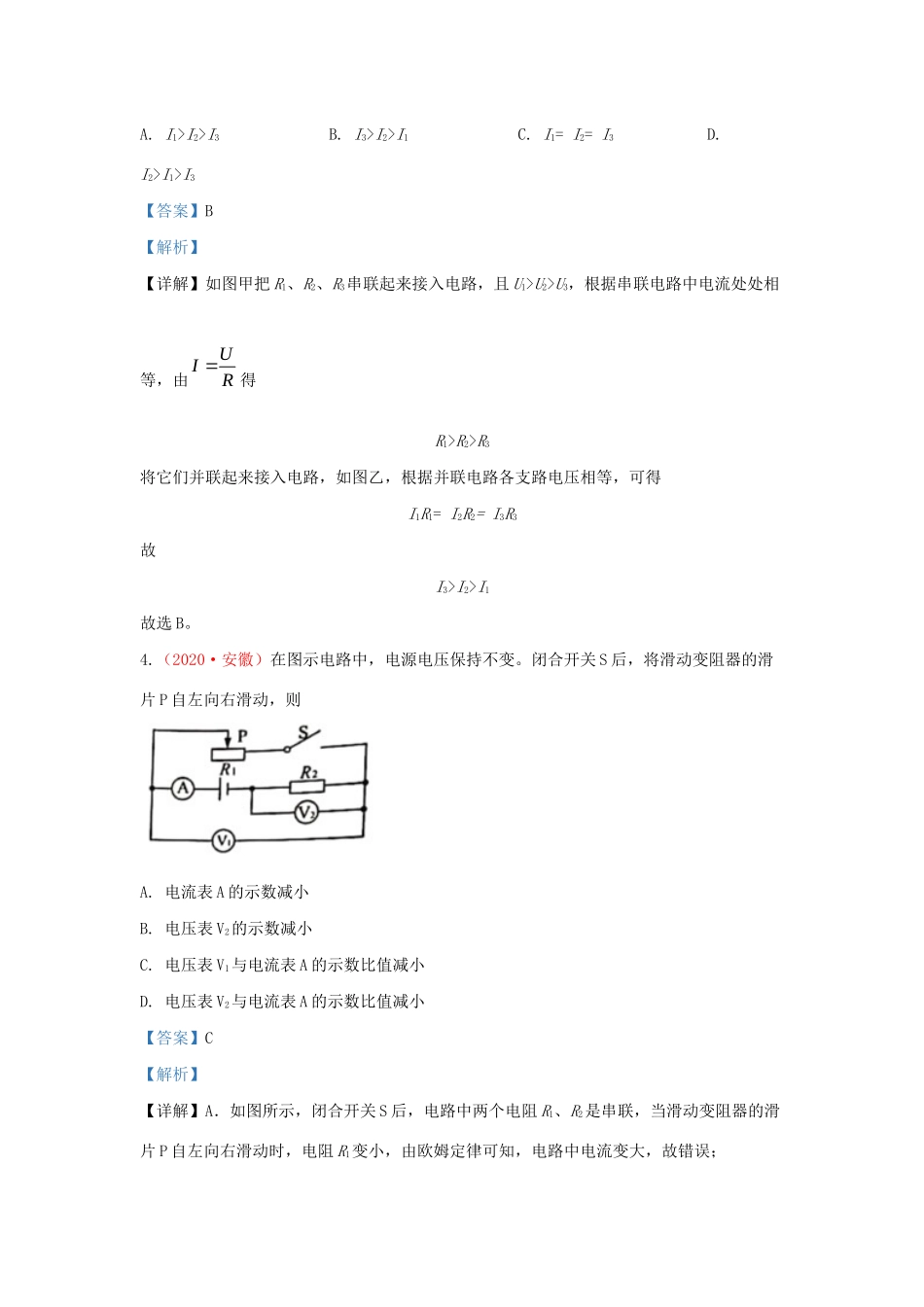

专题19欧姆定律一、选择题1.（2020·江苏省连云港市）如图所示电源电压恒定闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是（）A.电流表示数增大B.电压表示数减小C.定值电阻R两端的电压增大D.电压表示数与电流表示数比值增大【答案】D【解析】【详解】ABC．由图可知，电阻R和变阻器串联，电压表测量变阻器两端的电压，电流表测量电路中的电流，滑动变阻器滑片向右移动，变阻器连入电路的电阻变大，由电阻的串联可知电路的总电阻变大，由I=可知通过电路的电流变小，即电流表的示数变小，由U=IR可知定值电阻R两端的电压变小，由串联电路电压的规律可知变阻器两端的电压变大，即电压表的示数变大，故ABC错误；D．电压表的示数变大，电流表的示数变小，电压表示数与电流表示数比值增大，故D正确。故选D。2.（2020·湖南省常德市）如图在探究“电流与电阻关系”时，电源电压恒为3V，实验准备了阻值分别为5Ω、10Ω、20Ω的电阻，当将10Ω的电阻接入R所在位置时，调节滑动UR变阻器，使电压表的示数为2V，再分别用5Ω、20Ω的电阻替换10Ω的电阻进行实验，下列说法正确的是（）A.用5Ω电阻替换，滑片P应向右端移动，电流表示数变大B.用5Ω电阻替换，滑片P应向左端移动，电流表示数变小C.用20Ω电阻替换，滑片P应向左端移动，电流表示数变大D.用20Ω电阻替换，滑片P应向右端移动，电流表示数变小【答案】D【解析】【详解】题目要探究的是：电流与电阻的关系，接入10Ω的电阻时，电压表的示数为2V，此时变阻器两端的电压为1V，即定值电阻与变阻器的电压之比为2:1，用5Ω或20Ω的电阻替换10Ω的电阻时，电压表的示数应保持不变，即定值电阻与变阻器的电压之比保持为2:1，若用5Ω的电阻替换，据串联电路的分压特点，则变阻器接入电路的阻值应变小，那么滑片P应向左移动，此时电路中的电流变大；若用20Ω的电阻替换，则变阻器接入电路的电阻应变大，那么滑片P应向右移动，此时电路中的电流变小，故ABC错误，D正确。故选D。3.（2020·安徽）R1、R2、R3是三个阻值不同的定值电阻。将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为A.I1>I2>I3B.I3>I2>I1C.I1=I2=I3D.I2>I1>I3【答案】B【解析】【详解】如图甲把R1、R2、R3串联起来接入电路，且U1>U2>U3，根据串联电路中电流处处相等，由得R1>R2>R3将它们并联起来接入电路，如图乙，根据并联电路各支路电压相等，可得I1R1=I2R2=I3R3故I3>I2>I1故选B。4.（2020·安徽）在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则A.电流表A的示数减小B.电压表V2的示数减小C.电压表V1与电流表A的示数比值减小D.电压表V2与电流表A的示数比值减小【答案】C【解析】【详解】A．如图所示，闭合开关S后，电路中两个电阻R1、R2是串联，当滑动变阻器的滑片P自左向右滑动时，电阻R1变小，由欧姆定律可知，电路中电流变大，故错误；UIRB．电压表V2测量的是R2两端电压，由可得电流变大，电阻R2不变，因此电压表V2的示数变大，故错误；C．电压表V1测量的是R1两端电压，滑动变阻器的滑片P自左向右滑动时，电阻R1变小，而电压表V1与电流表A的示数比值就是R1的电阻，故正确；D．电阻R2不变，因此电压表V2与电流表A的示数比值不变，故错误。故选C。5.（2020·江苏省泰州市）如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（）A.电压表V1示数变大，电流表A示数变大B.电压表V1示数不变，电压表V2示数变小C.电压表V2示数不变，电流表A示数变大D.电压表V1示数变大，电压表V2示数变小【答案】C【解析】【详解】由题图可知，滑动变阻器与定值电阻R串联，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压，电流表测量电路中的电流；在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入电路的电阻变小，总电阻变小，由可知，此时电路中的电流变大，即电流表的示数变大；由可知，定值电阻R两端的电压变大，由于串联电UIRUIRUIRUIR路中电...
