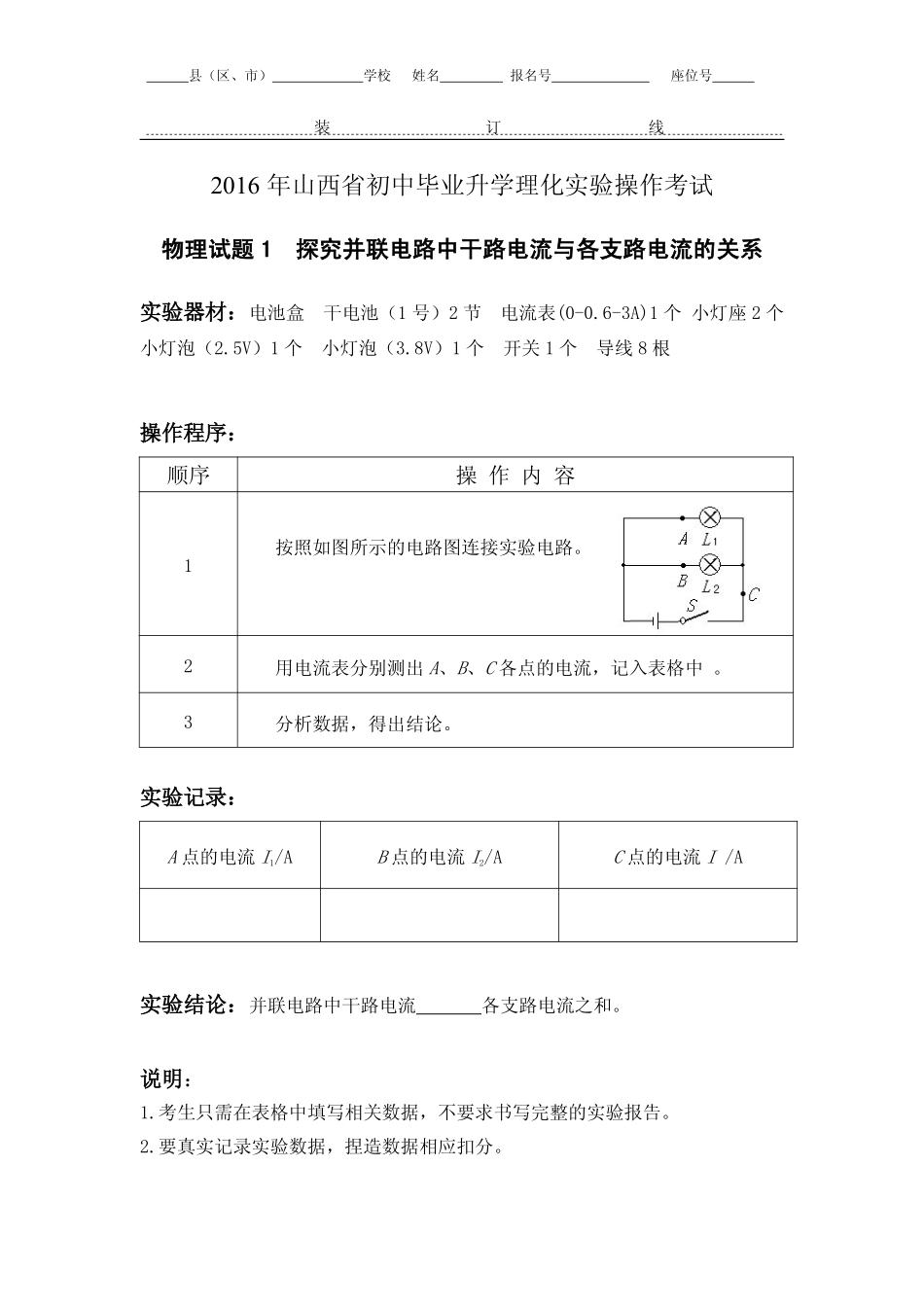

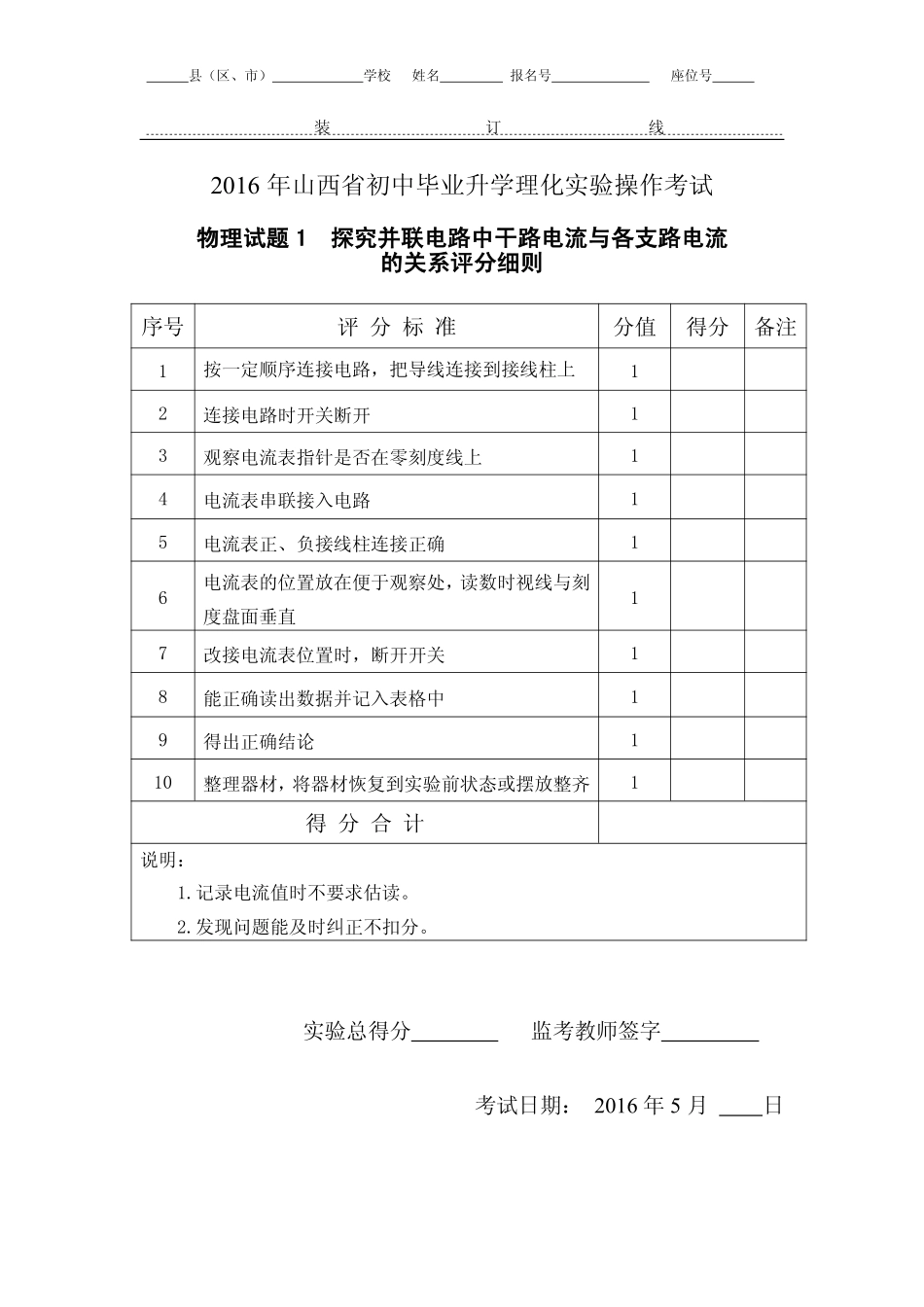

县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题1探究并联电路中干路电流与各支路电流的关系实验器材：电池盒干电池（1号）2节电流表(0-0.6-3A)1个小灯座2个小灯泡（2.5V）1个小灯泡（3.8V）1个开关1个导线8根操作程序：顺序操作内容1按照如图所示的电路图连接实验电路。2用电流表分别测出A、B、C各点的电流，记入表格中。3分析数据，得出结论。实验记录：A点的电流I1/AB点的电流I2/AC点的电流I/A实验结论：并联电路中干路电流各支路电流之和。说明：1.考生只需在表格中填写相关数据，不要求书写完整的实验报告。2.要真实记录实验数据，捏造数据相应扣分。县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题1探究并联电路中干路电流与各支路电流的关系评分细则序号评分标准分值得分备注1按一定顺序连接电路，把导线连接到接线柱上12连接电路时开关断开13观察电流表指针是否在零刻度线上14电流表串联接入电路15电流表正、负接线柱连接正确16电流表的位置放在便于观察处，读数时视线与刻度盘面垂直17改接电流表位置时，断开开关18能正确读出数据并记入表格中19得出正确结论110整理器材，将器材恢复到实验前状态或摆放整齐1得分合计说明：1.记录电流值时不要求估读。2.发现问题能及时纠正不扣分。实验总得分监考教师签字考试日期：2016年5月日县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题2探究串联电路中用电器两端的电压与电源两端电压的关系实验器材：电池盒干电池（1号）2节电压表(0-3-15V)1个开关1个小灯泡（2.5V）1个小灯泡（3.8V）1个小灯座2个导线7根操作程序：顺序操作内容1按照如图所示的电路图连接实验电路。2用电压表分别测出A与B、B与C、A与C之间的电压，记入表格中。3分析数据，得出结论。实验记录：L1两端的电压U1/VL2两端的电压U2/V电源两端的电压U/V实验结论：串联电路中用电器两端的电压之和________电源两端的电压。说明：1．考生只需在表格中填写相关数据，不要求书写完整实验报告。2．要真实记录实验数据，捏造数据的相应扣分。县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题2探究串联电路中用电器两端的电压与电源两端电压的关系评分细则序号评分标准分值得分备注1按一定顺序连接电路，把导线连接到接线柱上12连接电路时开关断开13观察电压表指针是否在零刻度线上14电压表并联接入电路15电压表正、负接线柱连接正确16电压表的位置放在便于观察处，读数时视线与刻度盘面垂直17改接电压表位置时，断开开关18能正确读出数据并记入表格中19得出正确结论110整理器材，将器材恢复到实验前状态或摆放整齐1得分合计说明：1．记录电压值时不要求估读。2．发现问题能及时纠正不扣分。实验总得分监考教师签字考试日期：2016年5月日县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题3测量小灯泡的额定功率实验器材：电池盒干电池（1号）3节滑动变阻器(20Ω)1个开关1个电流表(0-0.6-3A)1个电压表（0-3-15V）1个小灯泡（2.5V）1个小灯座1个导线8根操作程序：顺序操作内容1按照如图所示的电路图连接实验电路。2闭合开关，调节滑动变阻器的滑片，使电压表的示数为2.5V，读出此时电流表的示数，记入表格中。3根据实验数据，计算出小灯泡的额定功率并记入表格中。实验记录:小灯泡两端电压U/V通过小灯泡电流I/A小灯泡额定功率P/W2.5说明：1．考生只需在表格中填写相关数据，不要求书写完整的实验报告。2．要真实记录实验数据，捏造数据相应扣分。县（区、市）学校姓名报名号座位号装订线2016年山西省初中毕业升学理化实验操作考试物理试题3测量小灯泡的额定功率评分细则序号评分标准分值得分备注1按一定顺序连接电路，把导线连接到接线柱上12连接电路时开关断开13观察电流表指针是否在零刻度线上，电流表连接正确14滑动变阻器连接正确15将滑动变阻器的滑片置于阻值最大位置16观察电压表指针是否在零刻度线上，电压表连接正确17闭合开关，调节滑动变阻器的滑片，使...
