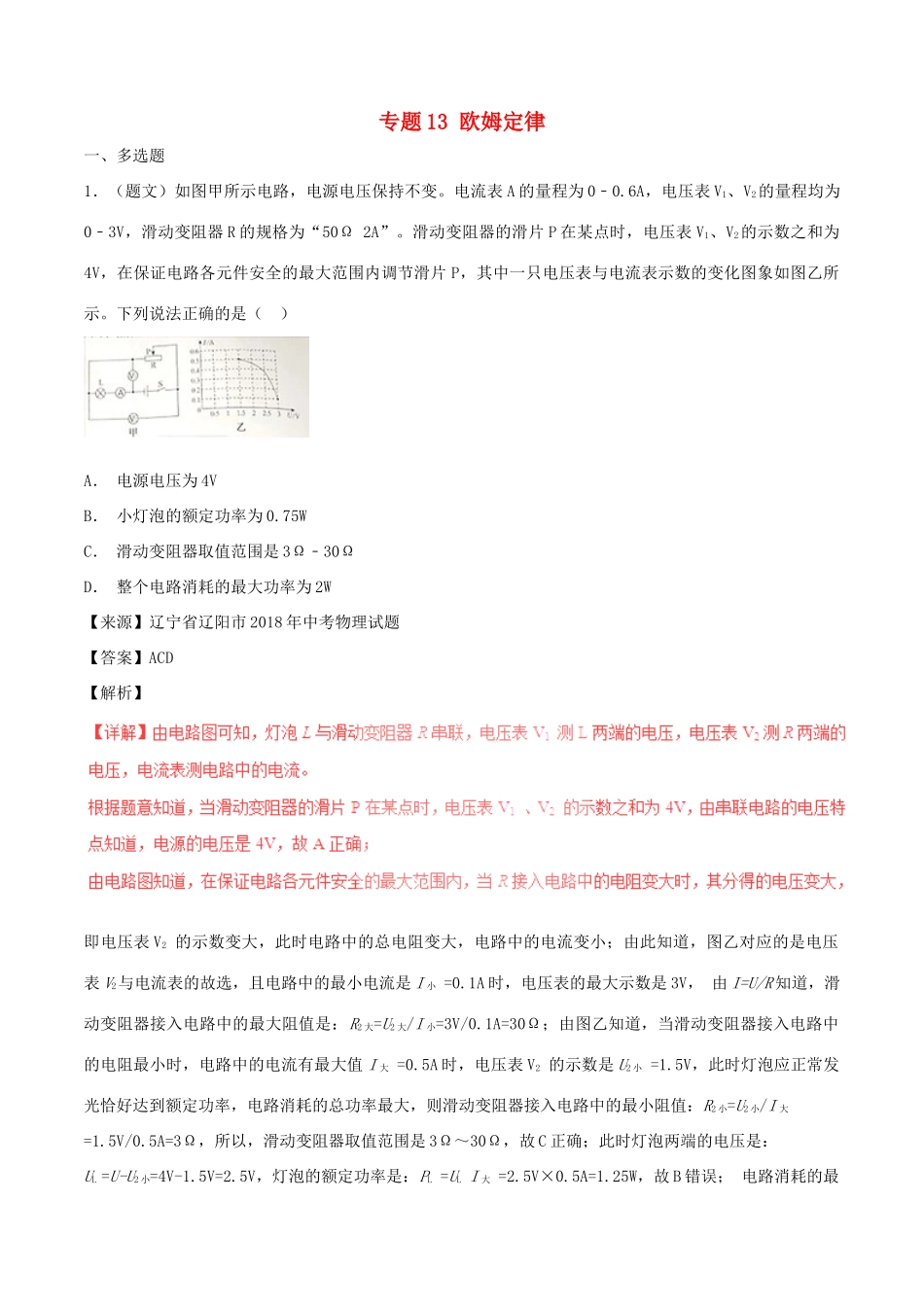

专题13欧姆定律一、多选题1．（题文）如图甲所示电路，电源电压保持不变。电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（）A．电源电压为4VB．小灯泡的额定功率为0.75WC．滑动变阻器取值范围是3Ω﹣30ΩD．整个电路消耗的最大功率为2W【来源】辽宁省辽阳市2018年中考物理试题【答案】ACD【解析】即电压表V2的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表的故选，且电路中的最小电流是I小=0.1A时，电压表的最大示数是3V，由I=U/R知道，滑动变阻器接入电路中的最大阻值是：R2大=U2大/I小=3V/0.1A=30Ω；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大=0.5A时，电压表V2的示数是U2小=1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：R2小=U2小/I大=1.5V/0.5A=3Ω，所以，滑动变阻器取值范围是3Ω～30Ω，故C正确；此时灯泡两端的电压是：UL=U-U2小=4V-1.5V=2.5V，灯泡的额定功率是：PL=ULI大=2.5V×0.5A=1.25W，故B错误；电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确，故选ACD。【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度。2．图是轿车油量表原理图，金属滑杆与油箱中的浮子通过绝缘细杆相连，滑杆可绕固定轴O转动。Q是轿车仪表盘上的油量表，可以提醒司机剩余油量情况。下列说法正确的是（）A．Q实质是一个电压表，装置K实质是连接导线B．Q实质是一个电流表，装置K实质是一个滑动变阻器C．油量减少，K连入电路的电阻减小，电路中电流增大D．油量减少，K连入电路的电阻增大，电路中电流减小【来源】四川省宜宾市2018年中考物理试题【答案】BD【解析】【点睛】本题主要考查的是电路的动态分析，涉及到欧姆定律和滑动变阻器的应用，解题的关键是知道“自动测定油箱内油量的装置”的工作原理。3．如图所示，电源电压保持不变，R2=50Ω，闭合S1，断开S2，R1的电功率P1=0.1W，电压表示数为U1．开关都闭合时，电压表示数为6U1．用电阻R3替换R1、R2中的某一个，闭合开关S1，断开S2，电压表示数为U2，电路的总功率为P2，U2与U1相比，变化了0.5V．则下列结论正确的是（）A．R3可能是110ΩB．R3可能是5ΩC．P2可能是0.54WD．P2可能是0.65W【来源】四川省成都市2018年中考物理试题【答案】AC【解析】（1）若U2与U1相比增加了0.5V，则电压表的示数U2=1.5V，R2两端的电压UR2′=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I1=UR2′/R2=4.5V/50Ω=0.09A，则R3的阻值是：R3=U2/I1=1.5V0.09A≈16.7Ω，电路的总功率是：P2=UI1=6V×0.09A=0.54W；（2）若U2与U1相比减小了0.5V，则电压表的示数是U2=0.5V，R2两端的电压UR2″=U-U2=6V-0.5V=5.5V，此时电路中的电流是：I2=UR2′/R2=5.5V/50Ω=0.11A，则R3的阻值是：R3=U2/I2=0.5V/0.11A≈4.5Ω，电路的总功率是：P2=UI2=6V×0.11A=0.66W，故C正确，D错误；当用电阻R3替换R2后，闭合开关S1断开S2时，R1与R3串联，电压表测R1两端的电压，（1）若U2与U1相比增加了0.5V，则电压表的示数是：U2=1.5V，R3两端的电压是：U3=U-U2=6V-1.5V=4.5V，此时电路中的电流是：I3=U2/R1=1.5V/10Ω=0.15A，则R3的阻值是：R3=U3/I3=4.5V/0.15A=30Ω，电路的总功率是：P2=UI3=6V×0.15A=0.9W；（2）若U2与U1相比减小了0.5V，则电压表的示数是：U2=0.5V，R3两端的电压是：U3=U-U2=6V-0.5V=5.5V，此时电路中的电流是：I4=U2/R1=0.5V/10Ω=0.05A，则R3的阻值是：R3=U3/I4=5.5V/0.05A=110Ω，电路的总功率是：P2=UI4=6V×0.05A=0.3W，故AB错误，综上所述，只有AC正确，故选AC。【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，正确的讨论电阻R3替换R1、R2中的...
