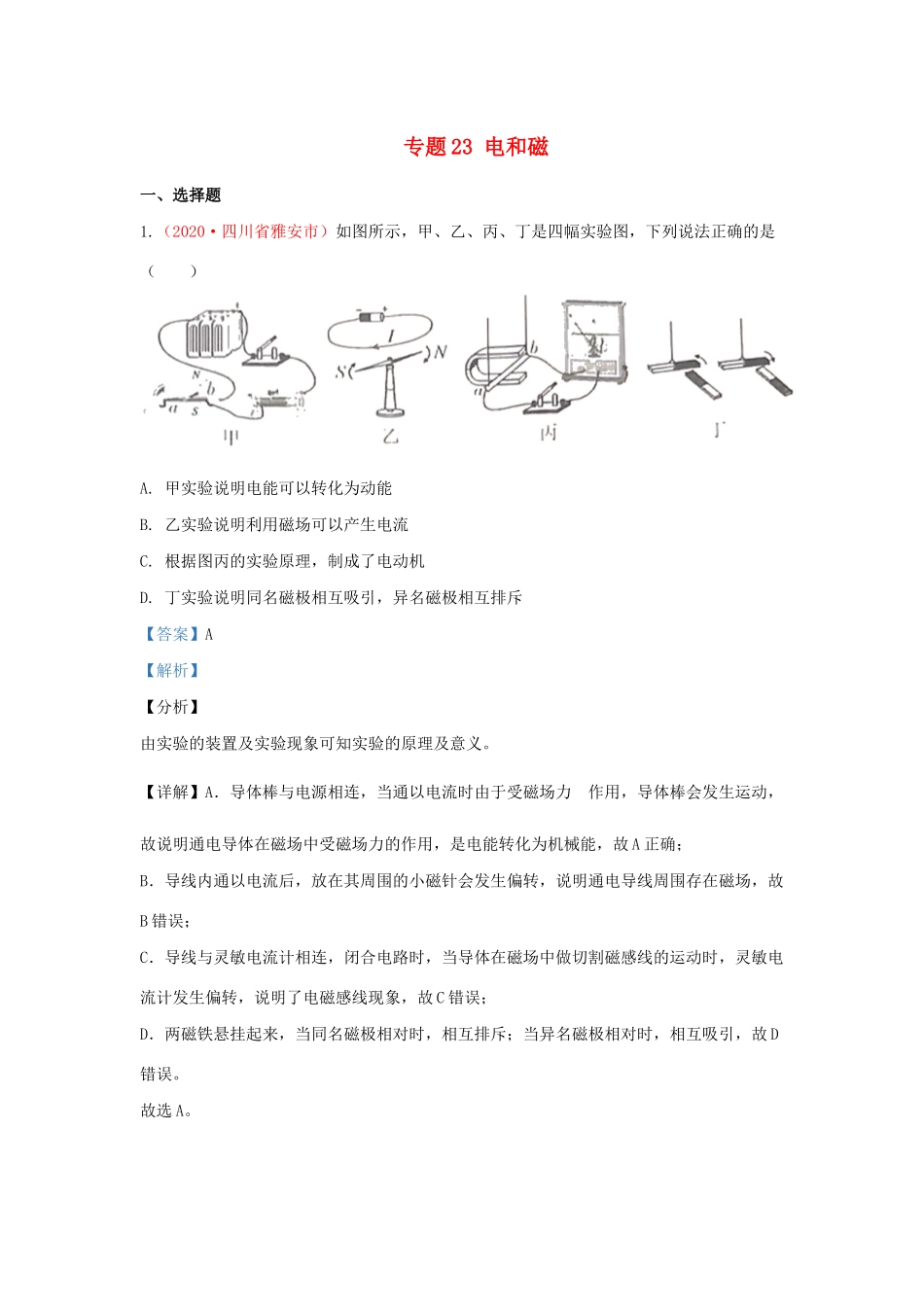

专题23电和磁一、选择题1.（2020·四川省雅安市）如图所示，甲、乙、丙、丁是四幅实验图，下列说法正确的是（）A.甲实验说明电能可以转化为动能B.乙实验说明利用磁场可以产生电流C.根据图丙的实验原理，制成了电动机D.丁实验说明同名磁极相互吸引，异名磁极相互排斥【答案】A【解析】【分析】由实验的装置及实验现象可知实验的原理及意义。【详解】A．导体棒与电源相连，当通以电流时由于受磁场力的作用，导体棒会发生运动，故说明通电导体在磁场中受磁场力的作用，是电能转化为机械能，故A正确；B．导线内通以电流后，放在其周围的小磁针会发生偏转，说明通电导线周围存在磁场，故B错误；C．导线与灵敏电流计相连，闭合电路时，当导体在磁场中做切割磁感线的运动时，灵敏电流计发生偏转，说明了电磁感线现象，故C错误；D．两磁铁悬挂起来，当同名磁极相对时，相互排斥；当异名磁极相对时，相互吸引，故D错误。故选A。2.（2020·四川省成都市）小罗把两个玩具电机用导线连接在一起(如图)，用力快速拨动甲电机的转叶，发现乙电机的转叶也缓慢转动起来。对这个现象分析正确的是（）A.“甲电机”将电能转化为机械能B.“乙电机”将机械能转化为电能C.“甲电机”依据电磁感应来工作D.两电机的工作原理是相同的【答案】C【解析】【详解】A．“甲电机”相当于发电机，将机械能转化为电能，故A错误；B．“乙电机”相当于电动机，将电能转化为机械能，故B错误；C．“甲电机”相当于发电机，利用电磁感应工作，故C正确；D．“乙电机”相当于电动机，利用磁场对电流受力的作用工作，两电机的工作原理不同，故D错误。故选C。3.（2020·山东省济宁市）甲、乙分别为两种电磁波，其部分波形如图（a）所示，其中甲是我们能看得见的红光。结合图（b）的电磁波谱，下列分析正确的是（）A.乙一定是我们能看得见的另一种色光B.两种电磁波在真空中的波速可能不同C.遥控器可以利用乙电磁波遥控电视机D.医生可以利用乙电磁波拍片诊断病情【答案】C【解析】【详解】A．甲是我们能看得见的红光，乙的波长比甲长，是红外线，红外线肉眼不可见，A错误；B．电磁波在真空中的波速是相同的，波长不同，导致频率不同，B错误；C．乙电磁波是红外线，红外线可以用来遥控，C正确；D．医生拍片用的是放射线，不是红外线，D错误。故选C。4.（2020·江苏省泰州市）马拉松比赛时常采用感应芯片计时，芯片里的线圈一旦有电流通过，就会激发芯片发送编码信息，系统实时获取计时信息。当正确佩带芯片的参赛者通过起点和终点设置有磁场的地带时，就能计时，下列器件工作原理与它相同的是（）A.电风扇B.门吸C.手摇发电电筒D.电铃【答案】C【解析】【详解】采用感应芯片计时，参赛者须按要求正确佩带计时芯片，当参赛者通过起点、终点设置的磁感应带时，芯片里的线圈切割磁感线运动，因此线圈中就会产生感应电流，从而激发芯片发送编码信息，系统实时获取计时信息。手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使灯泡发光。所以感应芯片与手摇发电电筒的工作原理相同。故选C。5.（2020·湖南省常德市）下列四幅图中可探究磁场对电流作用的是（）A.B.C.D.【答案】B【解析】【详解】A．当将小磁针放在通电导线旁边时，小磁针会发生偏转，故说明通电直导体周围存在磁场，故A不符合题意；B．当开关闭合时，放在磁场中的导体会在磁场力的作用下运动起来，故控究的是磁场对电流作用力，故B符合题意；C．该线圈在磁场中转动时，灯泡发光，说明电路中产生了感应电流，是用来研究发电机原理的，故C不符合题意；D．导体与灵敏电流计相连，故在闭合回路中当导体棒在磁场中运动时，电流计中会产生电流，故探究的是电磁感应，故D不符合题意。故选B。6.（2020·贵州省黔西南州）如图所示是实验室电流表的内部结构图，处在磁场中的线圈有电流通过时，线圈会带动指针一起偏转。下列四幅图中与此电流表工作原理相同的是()A.B.C.D.【答案】A【解析】【详解】由题知，电流表工作原理：通电线圈在磁场中受力而转动，因此可以利用电流表指针转动幅度来体现电路中电流的大小。A．A图为研究通电导体在...
