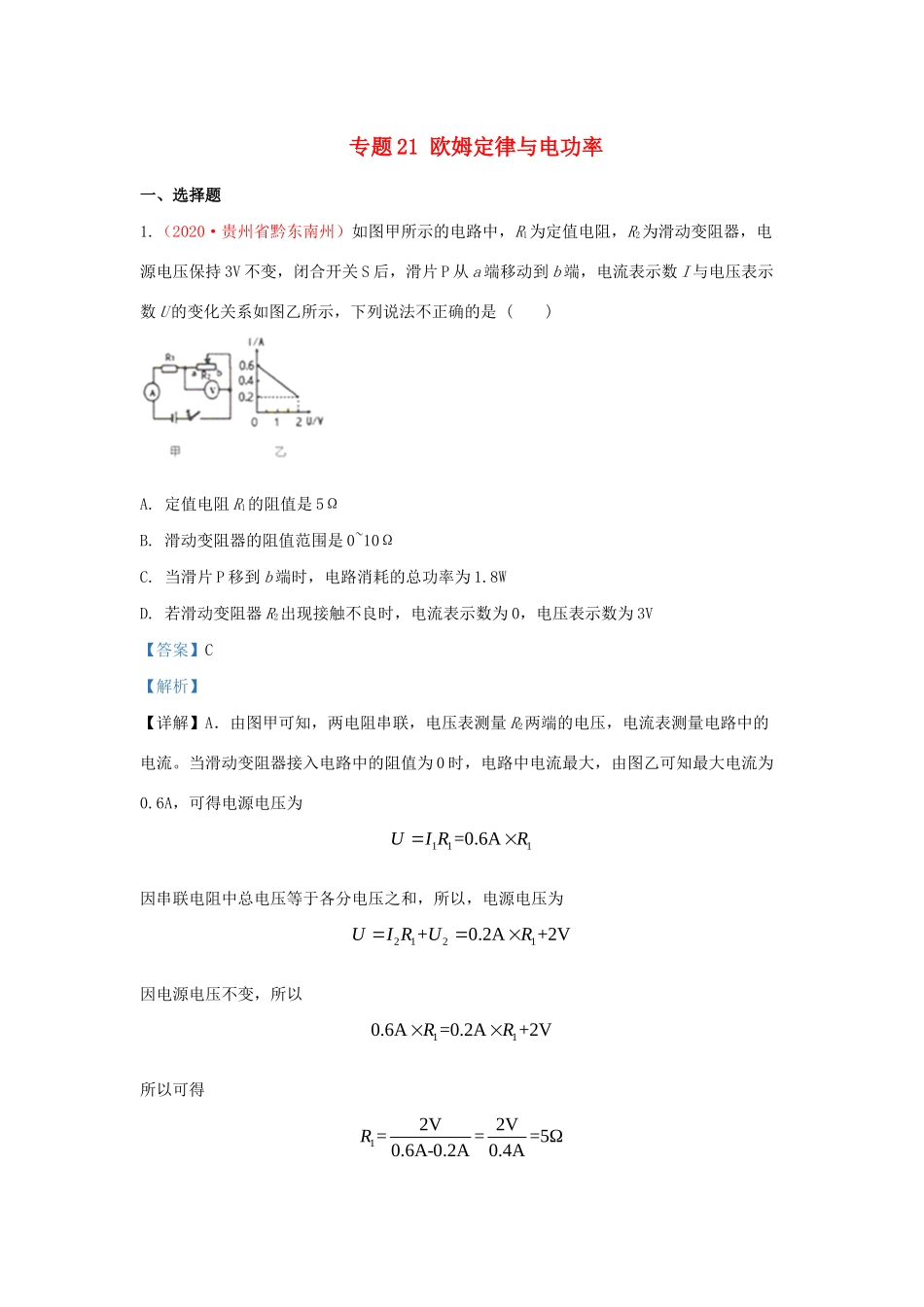

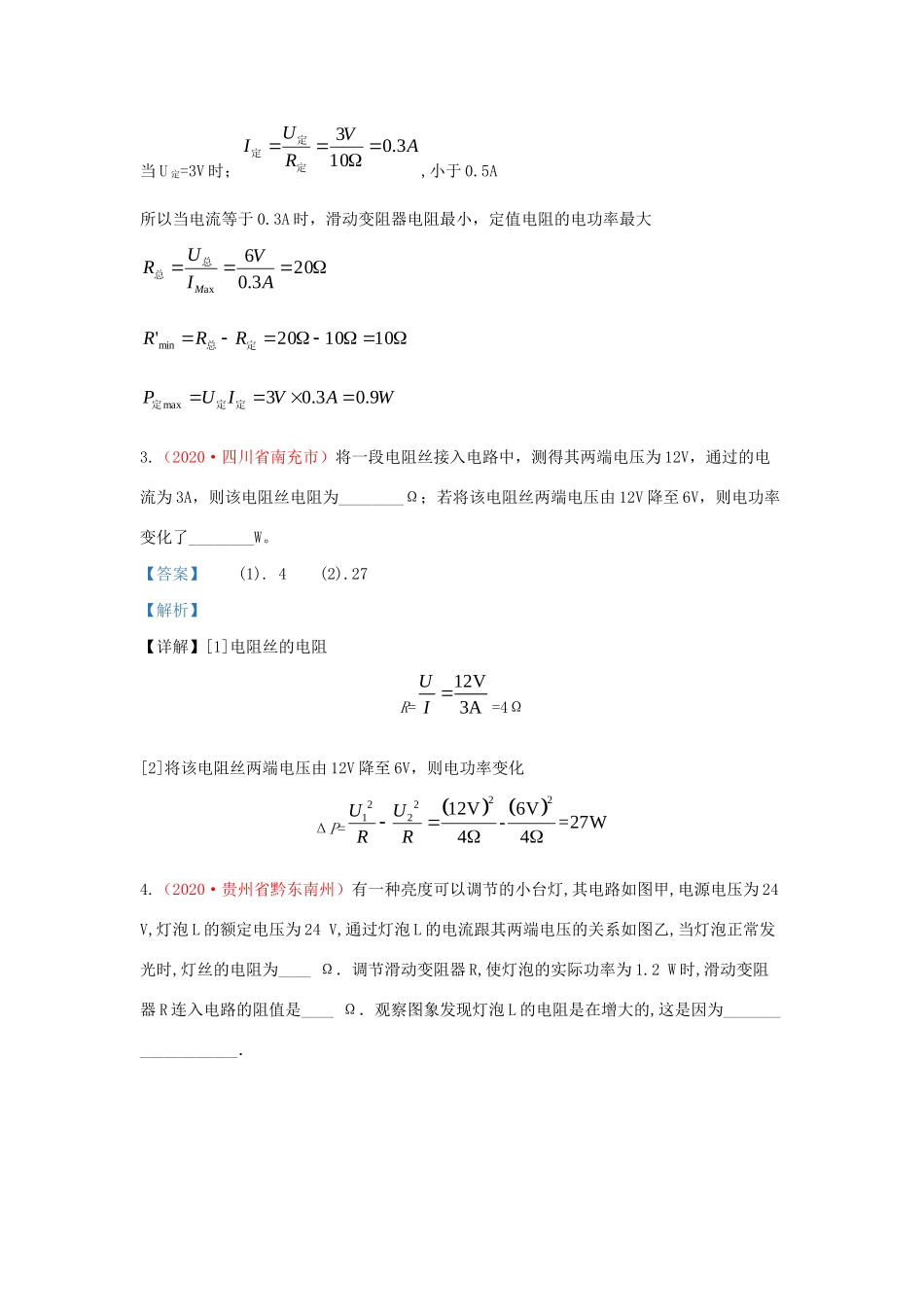

专题21欧姆定律与电功率一、选择题1.（2020·贵州省黔东南州）如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压保持3V不变，闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，下列说法不正确的是()A.定值电阻R1的阻值是5ΩB.滑动变阻器的阻值范围是0~10ΩC.当滑片P移到b端时，电路消耗的总功率为1.8WD.若滑动变阻器R2出现接触不良时，电流表示数为0，电压表示数为3V【答案】C【解析】【详解】A．由图甲可知，两电阻串联，电压表测量R2两端的电压，电流表测量电路中的电流。当滑动变阻器接入电路中的阻值为0时，电路中电流最大，由图乙可知最大电流为0.6A，可得电源电压为因串联电阻中总电压等于各分电压之和，所以，电源电压为因电源电压不变，所以所以可得111=0.6AUIRR2121+0.2A+2VUIRUR110.6A=0.2A+2VRR12V2V===5Ω0.6A-0.2A0.4AR故A正确，A不符合题意；B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由图乙可知，电流为0.2A，电压表示数为2V，滑动变阻器的最大阻值为所以，滑动变阻器的阻值范围是0~10Ω，故B正确，B不符合题意；C．当滑片P移到b端时，滑动变阻器接入电路的阻值最大为10Ω，因为电阻R1的阻值为5Ω，所以此时电路中的总功率为故C错误，C符合题意；D．若滑动变阻器R2出现接触不良时，即R2断路时，电路是串联电路，整个电路断路，所以电流表示数为0，此时电压表测量的就是电路总电压，总电压由选项A分析可知所以电压表的示数为3V，故D正确，D不符合题意。故选C。二、填空题2.（2020·重庆A）图8中电源电压为6V并保持不变，定值电限R为10Ω.滑动变阳器R标有"20Ω0.5A"字样，电流表量程为“0-0.6A".电压表量程为-0-3V"。闭合开关，移动滑片p的过程中，为保证电路元件安全滑动变阻器R'接人电路的最小阻值为Ω定值电阻R的最大功率为W。答案：10Ω；0.9W解析:当电流最大为0.5A或定值电阻电压最大为3V时滑到变阻器电阻最小，定值电阻的电功率最大2max22V=100.2AURI滑2221max(+)=(0.2A)(5Ω+10Ω)=0.6WPIRR滑11==0.6A5Ω=3VUIR当U定=3V时；,小于0.5A所以当电流等于0.3A时，滑动变阻器电阻最小，定值电阻的电功率最大3.（2020·四川省南充市）将一段电阻丝接入电路中，测得其两端电压为12V，通过的电流为3A，则该电阻丝电阻为________Ω；若将该电阻丝两端电压由12V降至6V，则电功率变化了________W。【答案】(1).4(2).27【解析】【详解】[1]电阻丝的电阻R==4Ω[2]将该电阻丝两端电压由12V降至6V，则电功率变化ΔP=4.（2020·贵州省黔东南州）有一种亮度可以调节的小台灯,其电路如图甲,电源电压为24V,灯泡L的额定电压为24V,通过灯泡L的电流跟其两端电压的关系如图乙,当灯泡正常发光时,灯丝的电阻为____Ω．调节滑动变阻器R,使灯泡的实际功率为1.2W时,滑动变阻器R连入电路的阻值是____Ω．观察图象发现灯泡L的电阻是在增大的,这是因为___________________．AVRUI3.0103定定定203.06axAVIURM总总101020'min定总RRRWAVIUP9.03.03max定定定12V3AUI22221212V6V-=27W44UURR【答案】(1).60(2).90(3).灯丝电阻随温度的升高而增大【解析】【详解】灯泡两端的电压为24V时,灯泡正常发光,由图乙可以知道此时通过灯泡的电流IL=0.4A,根据欧姆定律可得,此时灯丝的电阻:;(2)由图乙可以知道,当灯泡两端的电压为6V,通过的电流为0.2A时,灯泡的实际功率为1.2W,因串联电路中总电压等于各分电压之和,所以,灯泡的实际功率为1.2W时,滑动变阻器两端的电压,串联电路中各处的电流相等,由欧姆定律可得,滑动变阻器R连入电路的阻值:(3)在材料、长度和横截面积一定时,灯丝电阻还与温度有关,并且灯丝电阻随温度的升高而增大.因此，本题正确答案是:60;90;灯丝电阻随温度的升高而增大..【点睛】(1)额定电压下灯泡正常发光,根据图乙读出对应的电流,根据欧姆定律求出此时灯丝的电阻;(2)由图可以知道找出灯泡的实际功率为1.2W时灯泡两端的电压和电流,根据串联电路的电压特点求出滑动变阻器两端的电压,再根据串联电路的电流特点和欧姆定律求出滑动变阻器R连入电...
