中考物理总复习 电阻的测量专题考点训练(真题集锦) 新人教版试卷VIP免费

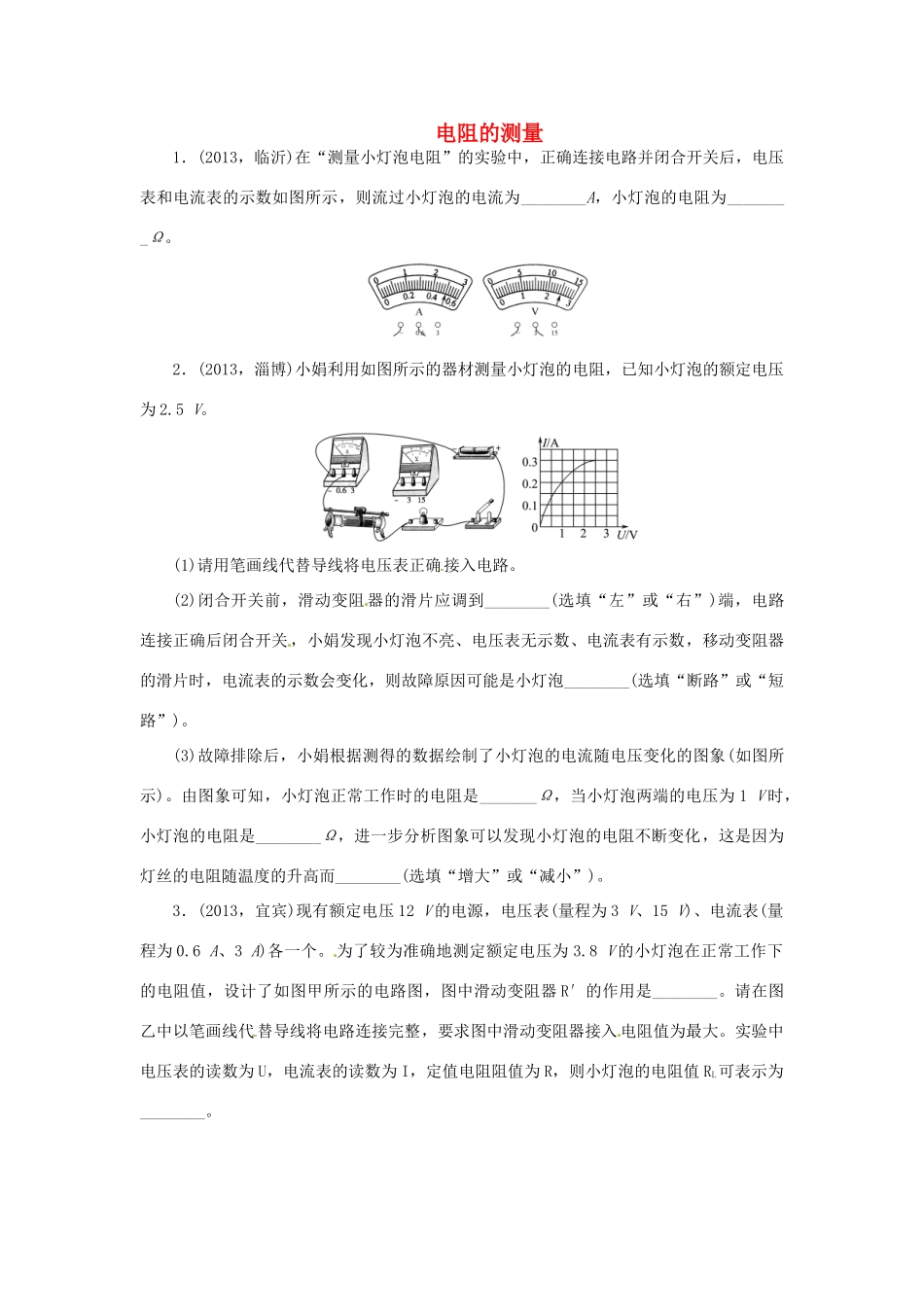

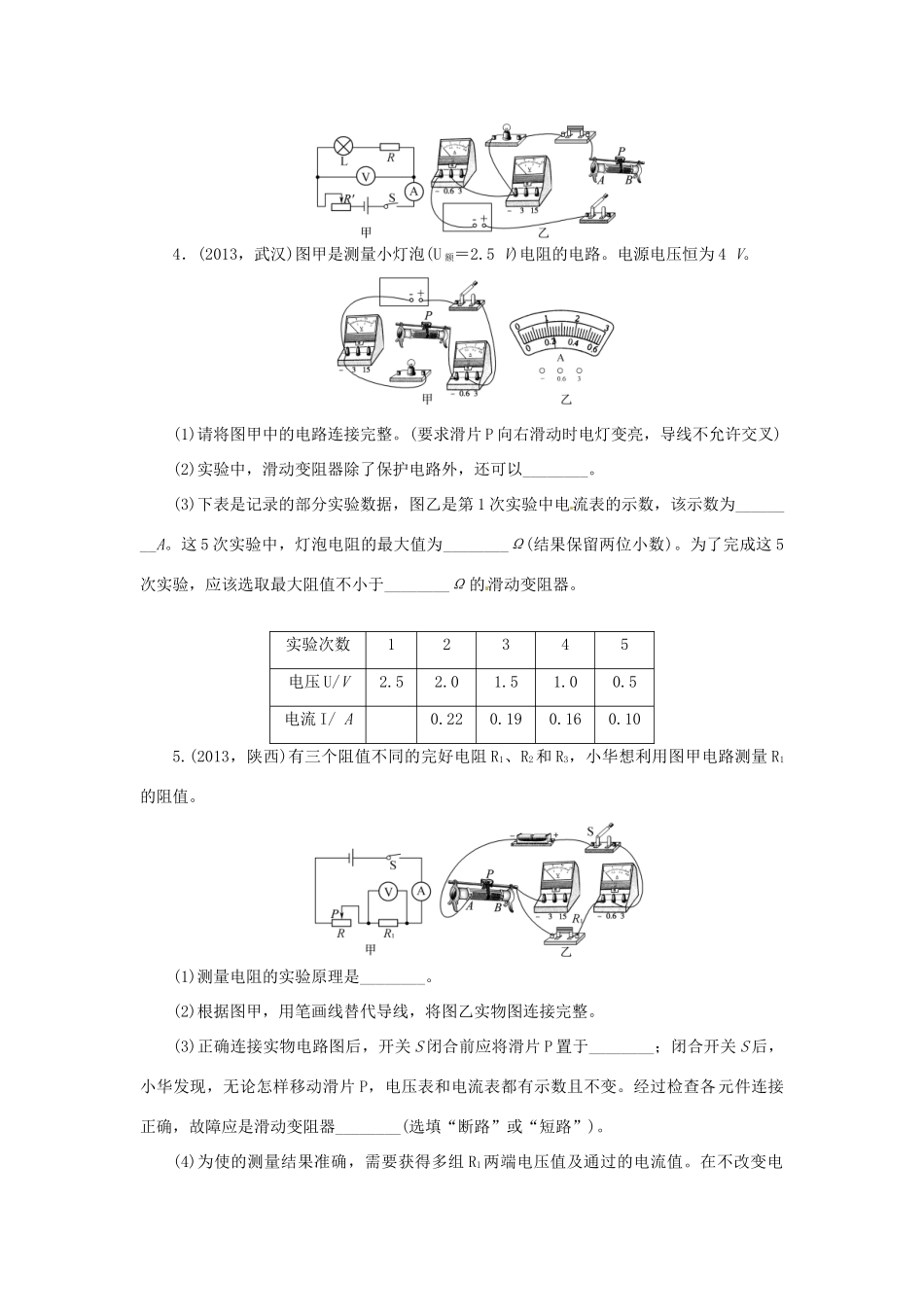

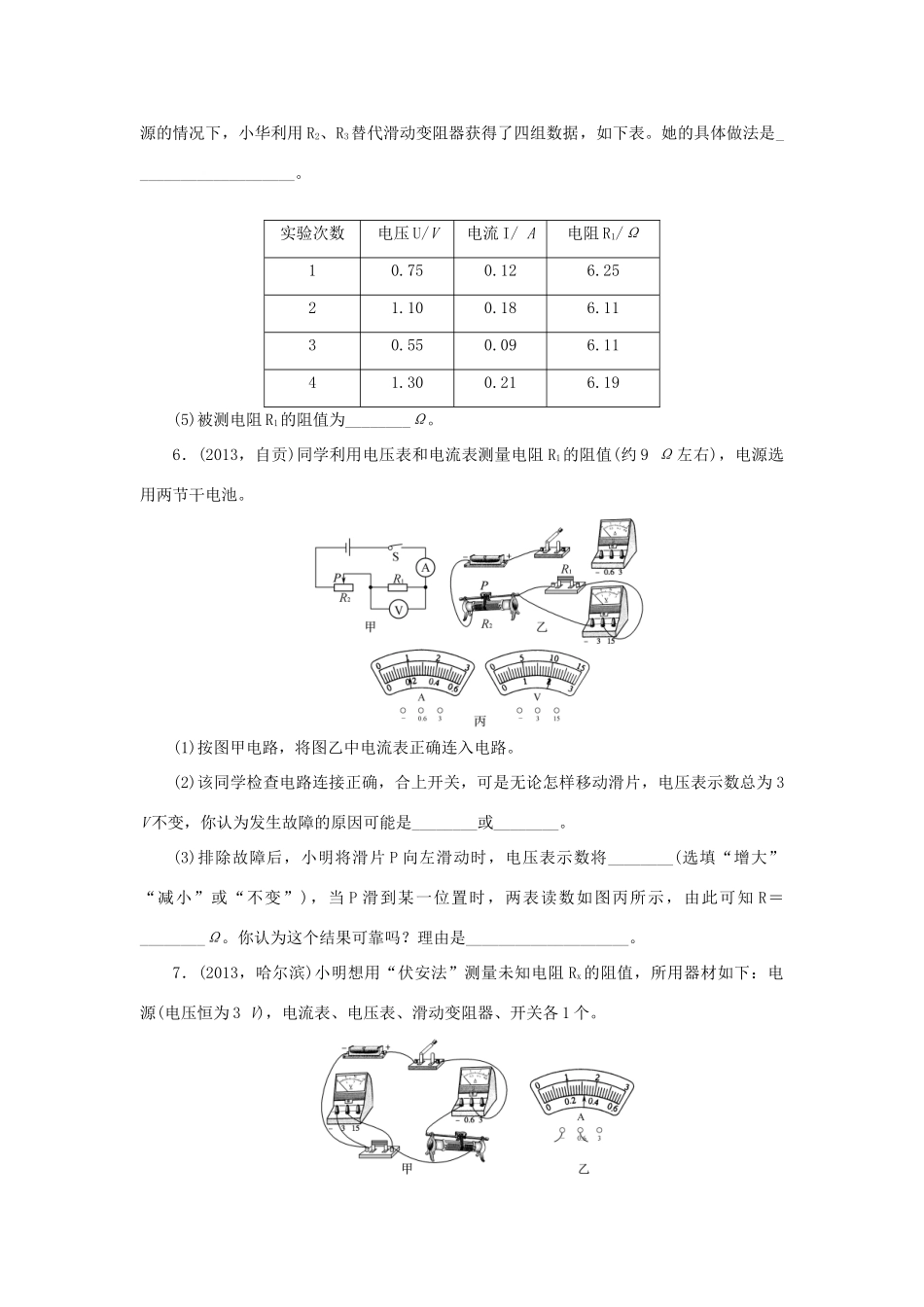

电阻的测量1．(2013，临沂)在“测量小灯泡电阻”的实验中，正确连接电路并闭合开关后，电压表和电流表的示数如图所示，则流过小灯泡的电流为________A，小灯泡的电阻为________Ω。2．(2013，淄博)小娟利用如图所示的器材测量小灯泡的电阻，已知小灯泡的额定电压为2.5V。(1)请用笔画线代替导线将电压表正确接入电路。(2)闭合开关前，滑动变阻器的滑片应调到________(选填“左”或“右”)端，电路连接正确后闭合开关，小娟发现小灯泡不亮、电压表无示数、电流表有示数，移动变阻器的滑片时，电流表的示数会变化，则故障原因可能是小灯泡________(选填“断路”或“短路”)。(3)故障排除后，小娟根据测得的数据绘制了小灯泡的电流随电压变化的图象(如图所示)。由图象可知，小灯泡正常工作时的电阻是_______Ω，当小灯泡两端的电压为1V时，小灯泡的电阻是________Ω，进一步分析图象可以发现小灯泡的电阻不断变化，这是因为灯丝的电阻随温度的升高而________(选填“增大”或“减小”)。3．(2013，宜宾)现有额定电压12V的电源，电压表(量程为3V、15V)、电流表(量程为0.6A、3A)各一个。为了较为准确地测定额定电压为3.8V的小灯泡在正常工作下的电阻值，设计了如图甲所示的电路图，图中滑动变阻器R′的作用是________。请在图乙中以笔画线代替导线将电路连接完整，要求图中滑动变阻器接入电阻值为最大。实验中电压表的读数为U，电流表的读数为I，定值电阻阻值为R，则小灯泡的电阻值RL可表示为________。4．(2013，武汉)图甲是测量小灯泡(U额＝2.5V)电阻的电路。电源电压恒为4V。(1)请将图甲中的电路连接完整。(要求滑片P向右滑动时电灯变亮，导线不允许交叉)(2)实验中，滑动变阻器除了保护电路外，还可以________。(3)下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该示数为________A。这5次实验中，灯泡电阻的最大值为________Ω(结果保留两位小数)。为了完成这5次实验，应该选取最大阻值不小于________Ω的滑动变阻器。实验次数12345电压U/V2.52.01.51.00.5电流I/A0.220.190.160.105.(2013，陕西)有三个阻值不同的完好电阻R1、R2和R3，小华想利用图甲电路测量R1的阻值。(1)测量电阻的实验原理是________。(2)根据图甲，用笔画线替代导线，将图乙实物图连接完整。(3)正确连接实物电路图后，开关S闭合前应将滑片P置于________；闭合开关S后，小华发现，无论怎样移动滑片P，电压表和电流表都有示数且不变。经过检查各元件连接正确，故障应是滑动变阻器________(选填“断路”或“短路”)。(4)为使的测量结果准确，需要获得多组R1两端电压值及通过的电流值。在不改变电源的情况下，小华利用R2、R3替代滑动变阻器获得了四组数据，如下表。她的具体做法是____________________。实验次数电压U/V电流I/A电阻R1/Ω10.750.126.2521.100.186.1130.550.096.1141.300.216.19(5)被测电阻R1的阻值为________Ω。6．(2013，自贡)同学利用电压表和电流表测量电阻R1的阻值(约9Ω左右)，电源选用两节干电池。(1)按图甲电路，将图乙中电流表正确连入电路。(2)该同学检查电路连接正确，合上开关，可是无论怎样移动滑片，电压表示数总为3V不变，你认为发生故障的原因可能是________或________。(3)排除故障后，小明将滑片P向左滑动时，电压表示数将________(选填“增大”“减小”或“不变”)，当P滑到某一位置时，两表读数如图丙所示，由此可知R＝________Ω。你认为这个结果可靠吗？理由是____________________。7．(2013，哈尔滨)小明想用“伏安法”测量未知电阻Rx的阻值，所用器材如下：电源(电压恒为3V)，电流表、电压表、滑动变阻器、开关各1个。(1)连接如甲图所示的电路，闭合开关发现电流表无示数、电压表示数为3V，则可能是由于Rx所在部分电路________(选填“短路”或“开路”)而造成的。排除故障后，调节滑动变阻器滑片，当电压表示数是1.6V时，电流表示数如乙图所示，则此时Rx的阻值是________Ω。(2)小明找来若干已知适当阻值的定值电阻(R1、R2、R3…)，借助此电路继续实验，探究“串联电路的等效电阻”。①小明要说明某两个电阻的串联电阻与电阻Rx是等效的，请你在第(1)问实验的基础...
