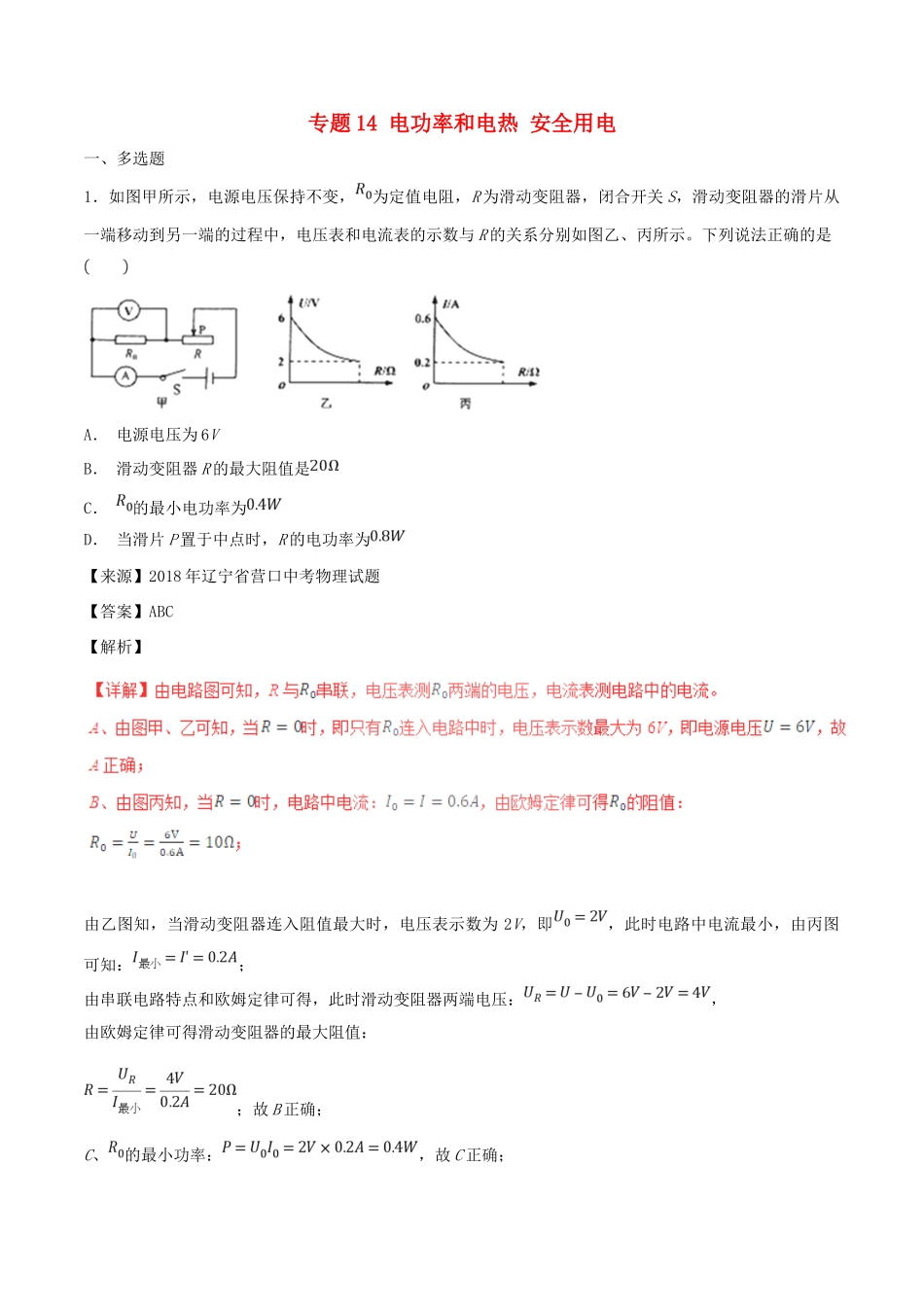

专题14电功率和电热安全用电一、多选题1．如图甲所示，电源电压保持不变，为定值电阻，R为滑动变阻器，闭合开关S，滑动变阻器的滑片从一端移动到另一端的过程中，电压表和电流表的示数与R的关系分别如图乙、丙所示。下列说法正确的是A．电源电压为6VB．滑动变阻器R的最大阻值是C．的最小电功率为D．当滑片P置于中点时，R的电功率为【来源】2018年辽宁省营口中考物理试题【答案】ABC【解析】由乙图知，当滑动变阻器连入阻值最大时，电压表示数为2V，即，此时电路中电流最小，由丙图可知：；由串联电路特点和欧姆定律可得，此时滑动变阻器两端电压：，由欧姆定律可得滑动变阻器的最大阻值：；故B正确；C、的最小功率：，故C正确；D、当滑片P置于中点时，电路中的电流：，此时R的功率：，故D错误。故选ABC。【点睛】重点是串联电路的特点、欧姆定律的应用以及电功率公式的应用，从图象中获取滑动变阻器接入电路中的电阻与对应的电流、电压表的示数是关键。2．（题文）如图甲所示电路，电源电压保持不变。电流表A的量程为0﹣0.6A，电压表V1、V2的量程均为0﹣3V，滑动变阻器R的规格为“50Ω2A”。滑动变阻器的滑片P在某点时，电压表V1、V2的示数之和为4V，在保证电路各元件安全的最大范围内调节滑片P，其中一只电压表与电流表示数的变化图象如图乙所示。下列说法正确的是（）A．电源电压为4VB．小灯泡的额定功率为0.75WC．滑动变阻器取值范围是3Ω﹣30ΩD．整个电路消耗的最大功率为2W【来源】辽宁省辽阳市2018年中考物理试题【答案】ACD【解析】即电压表V2的示数变大，此时电路中的总电阻变大，电路中的电流变小；由此知道，图乙对应的是电压表V2与电流表的故选，且电路中的最小电流是I小=0.1A时，电压表的最大示数是3V，由I=U/R知道，滑动变阻器接入电路中的最大阻值是：R2大=U2大/I小=3V/0.1A=30Ω；由图乙知道，当滑动变阻器接入电路中的电阻最小时，电路中的电流有最大值I大=0.5A时，电压表V2的示数是U2小=1.5V，此时灯泡应正常发光恰好达到额定功率，电路消耗的总功率最大，则滑动变阻器接入电路中的最小阻值：R2小=U2小/I大=1.5V/0.5A=3Ω，所以，滑动变阻器取值范围是3Ω～30Ω，故C正确；此时灯泡两端的电压是：UL=U-U2小=4V-1.5V=2.5V，灯泡的额定功率是：PL=ULI大=2.5V×0.5A=1.25W，故B错误；电路消耗的最大功率是：P大=UI大=4V×0.5A=2W，故D正确，故选ACD。【点睛】本题考查的是串联电路的特点和欧姆定律、电功率公式的应用，解题的关键是正确的判断出图乙对应的电压表和判断出灯泡正常发光时的电压，本题综合性强，计算过程复杂，有一定难度。3．关于家庭电路和安全用电。下列说法正确的是（）A．空气开关跳闸一定是发生了短路B．使用试电笔时，要用手接触笔尾金属体C．发现有人触电应立即切断电源，再进行抢救D．电灯应连在火线和控制它的开关之间【来源】辽宁省辽阳市2018年中考物理试题【答案】BC【解析】【点睛】本题考查的是常见的安全用电的知识，注意将所学的知识应用到日常生活中，难度不大。二、单选题4．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中A．电流表的示数最大为0.6AB．灯泡消耗的最小功率为0.12WC．电路消耗的最大电功率为2.7WD．滑动变阻器接入电路的最小电阻为4Ω。【来源】湖南省岳阳市2018年中考物理试题【答案】D【解析】所以，电路的最小电流：I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：PL小=I小2RL=（0.18A）2×5Ω=0.162W，故B错误，故选D。【点睛】本题考查的是串联电路的特点、欧姆定律及电功率公式的应用，解题的关键是正确的判断电路中的最大电流和最小电流。5．如图所示的电路中，电源电压保持不变，当开关S闭合时，灯L正常发光，如果将滑动变阻器的滑片P向右滑动，下列说法正确的是（）A．电压表示数变小，灯L变亮B．电压表示数变小，灯L变暗C．电压表示数变大，灯L变亮D．电压表示数变大，灯L变暗【来源】新疆维吾尔自治区、生产建设...
