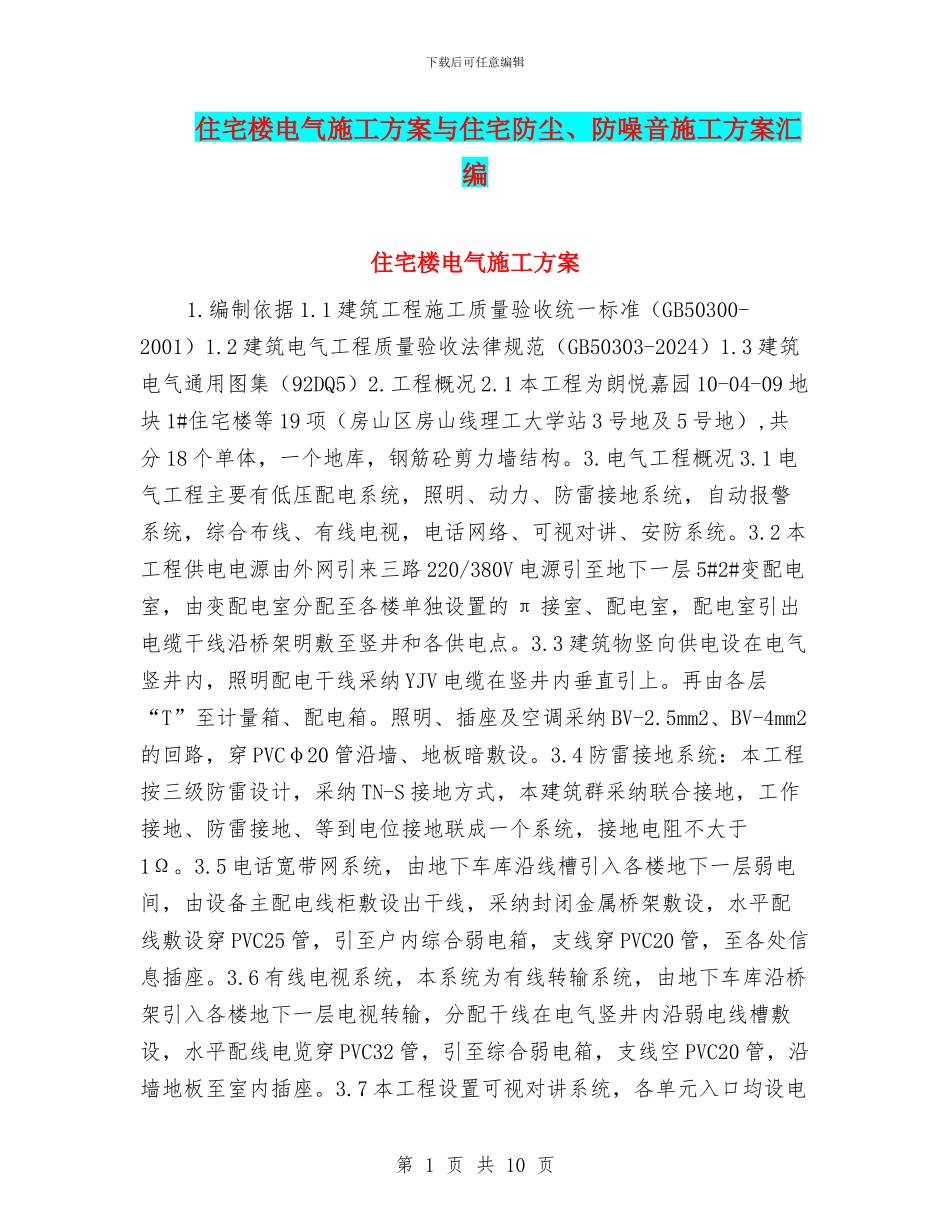

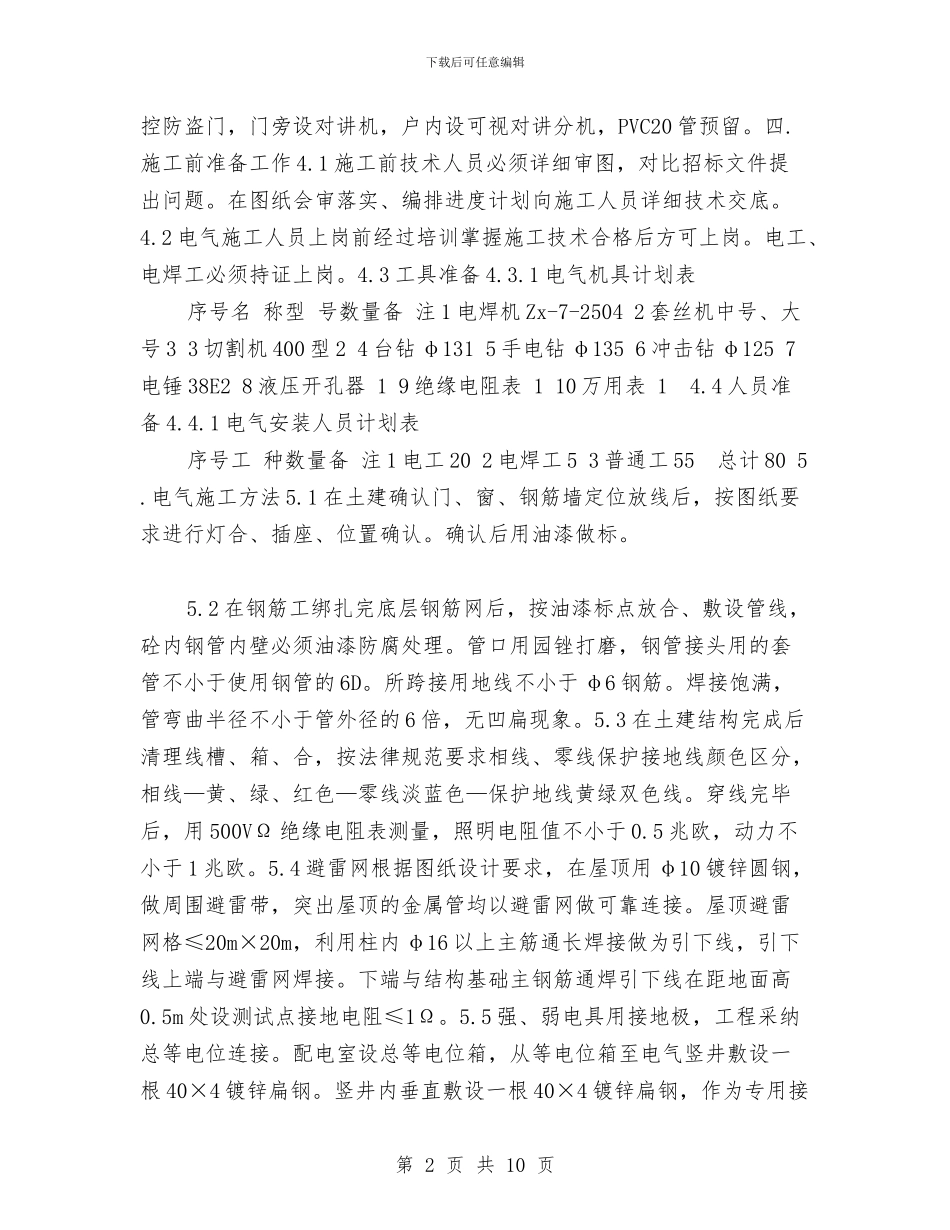

下载后可任意编辑住宅楼电气施工方案与住宅防尘、防噪音施工方案汇编住宅楼电气施工方案1.编制依据1.1建筑工程施工质量验收统一标准（GB50300-2001）1.2建筑电气工程质量验收法律规范（GB50303-2024）1.3建筑电气通用图集（92DQ5）2.工程概况2.1本工程为朗悦嘉园10-04-09地块1#住宅楼等19项（房山区房山线理工大学站3号地及5号地）,共分18个单体，一个地库，钢筋砼剪力墙结构。3.电气工程概况3.1电气工程主要有低压配电系统，照明、动力、防雷接地系统，自动报警系统，综合布线、有线电视，电话网络、可视对讲、安防系统。3.2本工程供电电源由外网引来三路220/380V电源引至地下一层5#2#变配电室，由变配电室分配至各楼单独设置的π接室、配电室，配电室引出电缆干线沿桥架明敷至竖井和各供电点。3.3建筑物竖向供电设在电气竖井内，照明配电干线采纳YJV电缆在竖井内垂直引上。再由各层“T”至计量箱、配电箱。照明、插座及空调采纳BV-2.5mm2、BV-4mm2的回路，穿PVCφ20管沿墙、地板暗敷设。3.4防雷接地系统：本工程按三级防雷设计，采纳TN-S接地方式，本建筑群采纳联合接地，工作接地、防雷接地、等到电位接地联成一个系统，接地电阻不大于1Ω。3.5电话宽带网系统，由地下车库沿线槽引入各楼地下一层弱电间，由设备主配电线柜敷设出干线，采纳封闭金属桥架敷设，水平配线敷设穿PVC25管，引至户内综合弱电箱，支线穿PVC20管，至各处信息插座。3.6有线电视系统，本系统为有线转输系统，由地下车库沿桥架引入各楼地下一层电视转输，分配干线在电气竖井内沿弱电线槽敷设，水平配线电览穿PVC32管，引至综合弱电箱，支线空PVC20管，沿墙地板至室内插座。3.7本工程设置可视对讲系统，各单元入口均设电第1页共10页下载后可任意编辑控防盗门，门旁设对讲机，户内设可视对讲分机，PVC20管预留。四.施工前准备工作4.1施工前技术人员必须详细审图，对比招标文件提出问题。在图纸会审落实、编排进度计划向施工人员详细技术交底。4.2电气施工人员上岗前经过培训掌握施工技术合格后方可上岗。电工、电焊工必须持证上岗。4.3工具准备4.3.1电气机具计划表序号名称型号数量备注1电焊机Zx-7-25042套丝机中号、大号33切割机400型24台钻φ1315手电钻φ1356冲击钻φ1257电锤38E28液压开孔器19绝缘电阻表110万用表14.4人员准备4.4.1电气安装人员计划表序号工种数量备注1电工202电焊工53普通工55总计805.电气施工方法5.1在土建确认门、窗、钢筋墙定位放线后，按图纸要求进行灯合、插座、位置确认。确认后用油漆做标。5.2在钢筋工绑扎完底层钢筋网后，按油漆标点放合、敷设管线，砼内钢管内壁必须油漆防腐处理。管口用园锉打磨，钢管接头用的套管不小于使用钢管的6D。所跨接用地线不小于φ6钢筋。焊接饱满，管弯曲半径不小于管外径的6倍，无凹扁现象。5.3在土建结构完成后清理线槽、箱、合，按法律规范要求相线、零线保护接地线颜色区分，相线—黄、绿、红色—零线淡蓝色—保护地线黄绿双色线。穿线完毕后，用500VΩ绝缘电阻表测量，照明电阻值不小于0.5兆欧，动力不小于1兆欧。5.4避雷网根据图纸设计要求，在屋顶用φ10镀锌圆钢，做周围避雷带，突出屋顶的金属管均以避雷网做可靠连接。屋顶避雷网格≤20m×20m，利用柱内φ16以上主筋通长焊接做为引下线，引下线上端与避雷网焊接。下端与结构基础主钢筋通焊引下线在距地面高0.5m处设测试点接地电阻≤1Ω。5.5强、弱电具用接地极，工程采纳总等电位连接。配电室设总等电位箱，从等电位箱至电气竖井敷设一根40×4镀锌扁钢。竖井内垂直敷设一根40×4镀锌扁钢，作为专用接第2页共10页下载后可任意编辑地保护线。5.6电缆敷设前对电缆进行详细检查，并做绝缘摇测，用1KV摇表摇测，线间及对地绝缘电阻不低于10兆欧。把电缆排列图画出来，防止电缆交叉，拐弯处以最大截面电缆的半径6-8倍，同等级电压电缆。支架敷设时，水平净距不小于35mm，标志牌注明电缆编号、规格、型号、电压等级。沿桥架敷设的电缆，两端拐弯处交叉挂标志牌。5.7本工程配电箱包括明装和暗装，根据设计要求加工定货。暗装配电箱根据预留洞尺寸找好标高，水平竖直，并将箱体用砂浆填实周边。明装箱...
