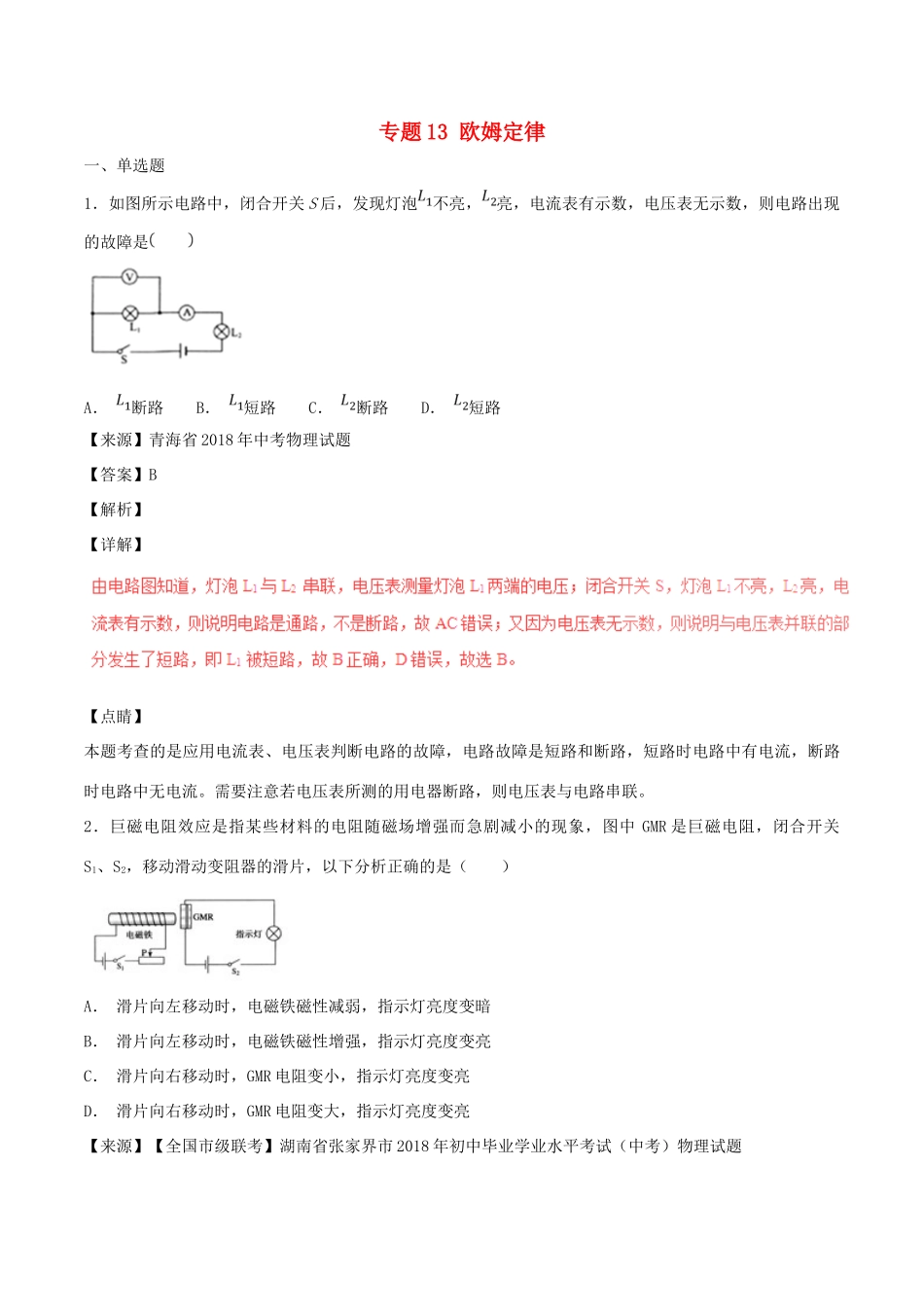

专题13欧姆定律一、单选题1．如图所示电路中，闭合开关S后，发现灯泡不亮，亮，电流表有示数，电压表无示数，则电路出现的故障是A．断路B．短路C．断路D．短路【来源】青海省2018年中考物理试题【答案】B【解析】【详解】【点睛】本题考查的是应用电流表、电压表判断电路的故障，电路故障是短路和断路，短路时电路中有电流，断路时电路中无电流。需要注意若电压表所测的用电器断路，则电压表与电路串联。2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A．滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B．滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C．滑片向右移动时，GMR电阻变小，指示灯亮度变亮D．滑片向右移动时，GMR电阻变大，指示灯亮度变亮【来源】【全国市级联考】湖南省张家界市2018年初中毕业学业水平考试（中考）物理试题【答案】B【解析】【详解】故选B。【点睛】考查了欧姆定律的应用，关键是电路的动态分析，当滑动变阻器电阻变化时，根据欧姆定律判断电流的变化，进一步判断磁场的强弱变化以及GMR电阻的变化，则可知指示灯的亮度变化情况。3．如图所示电路，电源电压为保持不变，电流表的量程为，电压表的量程为，灯泡L的规格为“6V3W”，滑动变阻器的规格为“”，闭合开关后，不考虑灯丝电阻的变化，在电路安全的前提下，将滑动变阻器滑片由右向左移动，则下列说法正确的是A．电压表示数增大，电流表示数减小B．电压表示数与电流表示数的比值不变C．滑动变阻器R的电阻最大值与最小值之比为8：3D．整个电路的电功率的最大值与最小值之比为9：4【来源】2018年湖北省十堰市中考物理试题【答案】C【解析】【详解】由图知，灯泡和滑动变阻器串联，电压表测量滑动变阻器的电压，电流表测电路中的电流；A、将滑动变阻器滑片由右向左移动，滑动变阻器连入的电阻变小，由于电源电压不变，则根据欧姆定律可知电路中的电流变大，即电流表示数变大；根据串联电路的分压特点可知，变阻器两端的电压变小，即电压表示数变小，故A错误；B、电压表示数与电流表示数的比值，即为变阻器连入电路的阻值，因为滑片由右向左移动，滑动变阻器连入的电阻变小，，所以电压表示数与电流表示数的比值变小，故B错误；C、由得灯丝的电阻为：，灯正常发光时的电流为：；则，所以电路中的最大电流应为，此时灯泡正常发光；由欧姆定律可得，电路中的最小总电阻：；所以，滑动变阻器连入电路的最小值：；电路中的最大电功率：。为保护电压表，滑动变阻器两端的最大电压为3V，此时滑动变阻器连入的电阻最大，电路中的电流最小，根据串联电路的电压特点可得，此时灯泡的电压：，此时电路中最小的电流为：，滑动变阻器连入的最大电阻为：；电路中最小电功率：。由此可知：滑动变阻器R的电阻最大值与最小值之比为：：3，故C正确；整个电路的电功率的最大值与最小值之比为：：3，故D错误。故选C。【点睛】重点是欧姆定律和电功率的相关计算，注意熟练应用串联电路的电压和电流特点，都是电路的最基本规律，另外把电路图读懂是关键，要清楚电压表测量的是滑动变阻器的电压。4．如图所示的电路，电源电压不变，灯L标有“6V3W”字样，不考虑灯丝电阻的变化。当甲、乙都是电流表，闭合、断开，此时，电路消耗的总功率为；当甲、乙都是电压表，、都闭合，此时，电路消耗的总功率为下列说法正确的是A．电阻R的阻值为B．电路的总功率之比：：2C．当甲、乙都是电压表，、闭合时，灯L的实际功率为D．当甲、乙都是电流表，闭合、断开时，两表示数之比：：3【来源】2018年广西河池市中考物理试题【答案】C【解析】【详解】A、当甲、乙都是电流表，闭合、断开，此时R与L并联，甲电流表测L的电流，因，即灯泡正常工作，由并联电路的电压特点可知，电源电压；当甲、乙都是电压表，、都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且；根据串联电路的特点可得电路中的电流：；电阻R两端的电压：，电阻R的阻值：，故A错误；B、当甲、乙都是电流表，R与L并联时，电阻R的功率为：，总功率为：；...
