九年级物理上册 第13章了解电路知识点总结 综合测试1 苏科版试卷VIP免费

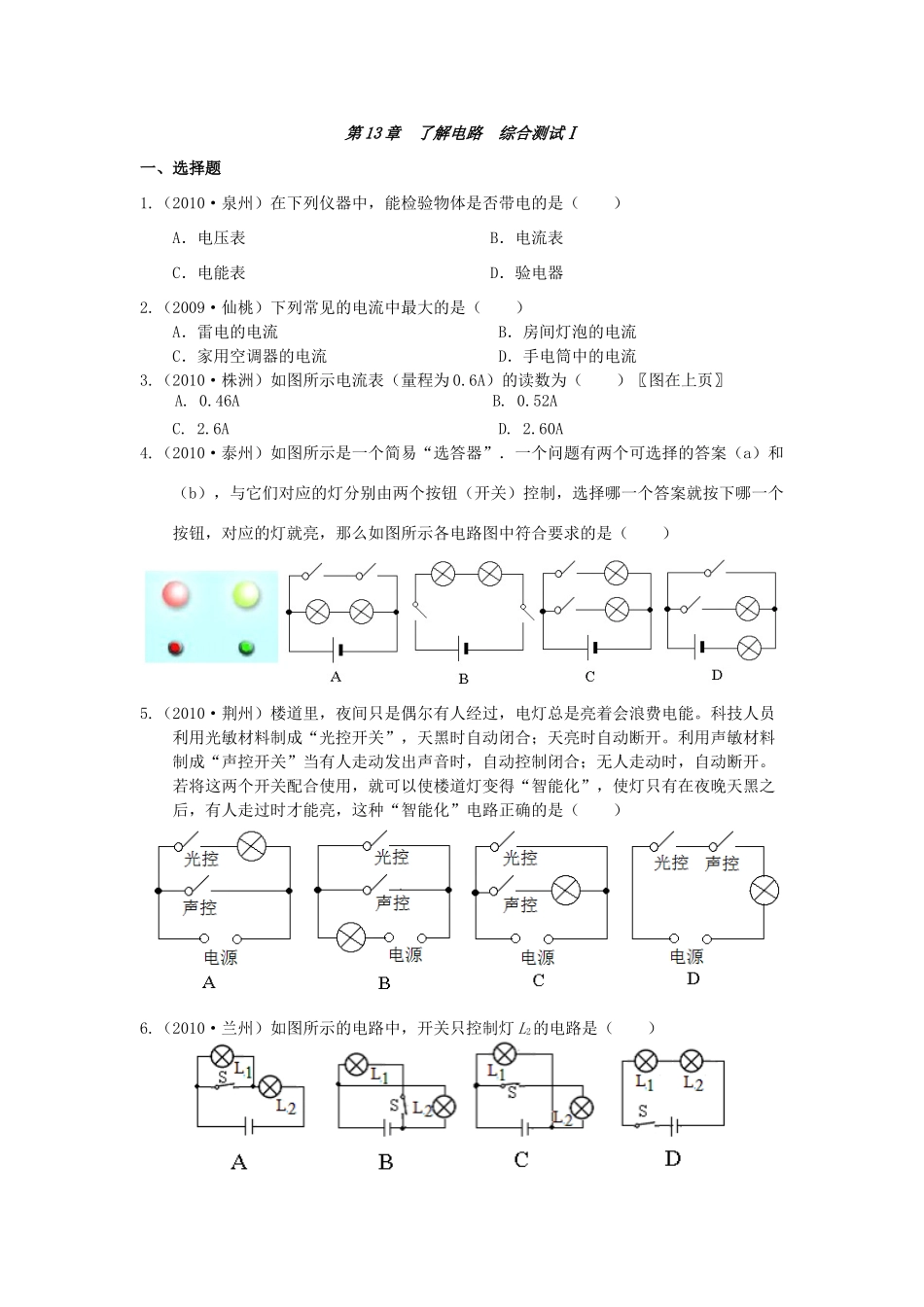

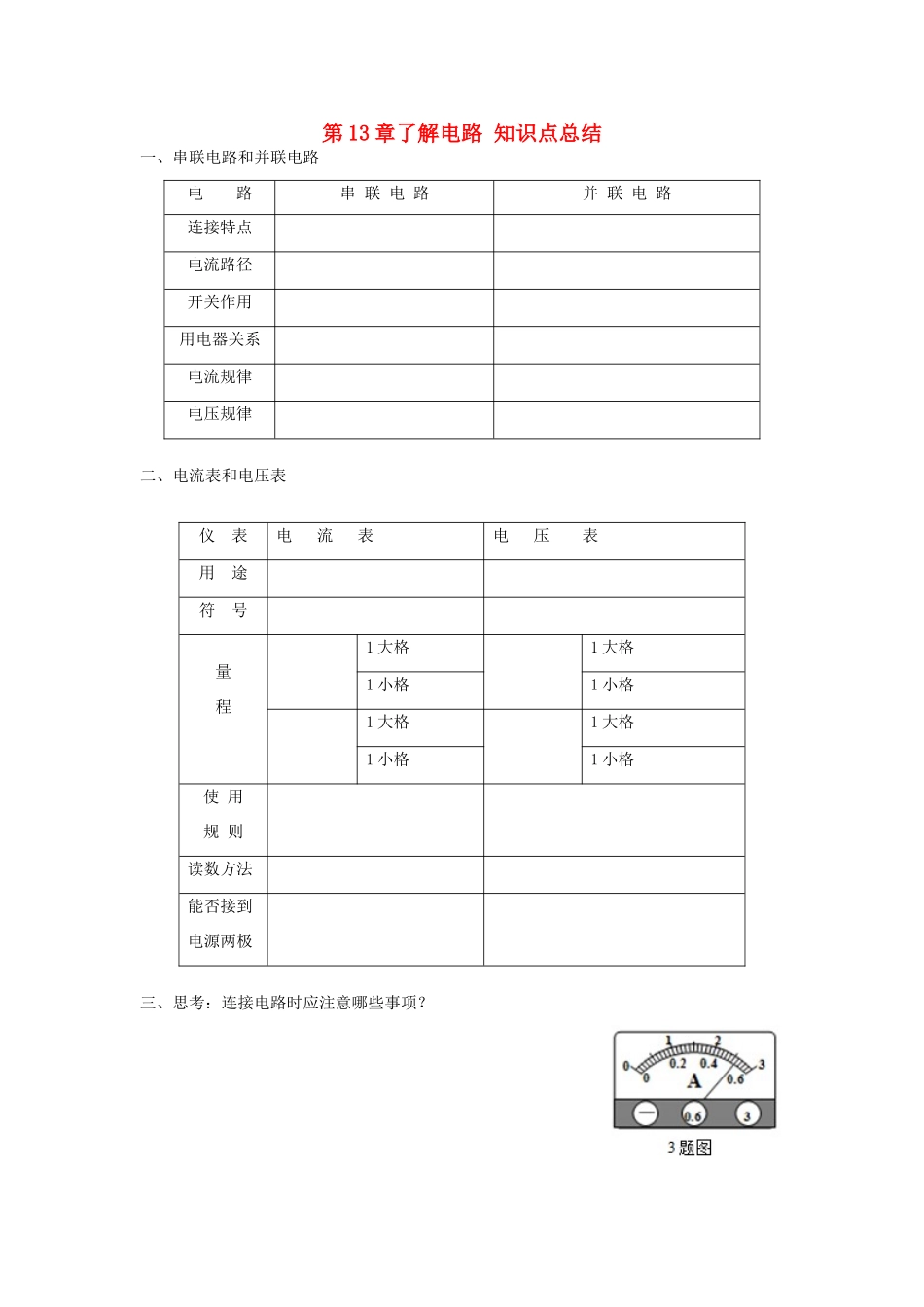

第13章了解电路知识点总结一、串联电路和并联电路电路串联电路并联电路连接特点电流路径开关作用用电器关系电流规律电压规律二、电流表和电压表仪表电流表电压表用途符号量程1大格1大格1小格1小格1大格1大格1小格1小格使用规则读数方法能否接到电源两极三、思考：连接电路时应注意哪些事项？第13章了解电路综合测试Ⅰ一、选择题1.（2010·泉州）在下列仪器中，能检验物体是否带电的是（）A．电压表B．电流表C．电能表D．验电器2.（2009·仙桃）下列常见的电流中最大的是（）A．雷电的电流B．房间灯泡的电流C．家用空调器的电流D．手电筒中的电流3.（2010·株洲）如图所示电流表（量程为0.6A）的读数为（）〖图在上页〗A.0.46AB.0.52AC.2.6AD.2.60A4.（2010·泰州）如图所示是一个简易“选答器”．一个问题有两个可选择的答案（a）和（b），与它们对应的灯分别由两个按钮（开关）控制，选择哪一个答案就按下哪一个按钮，对应的灯就亮，那么如图所示各电路图中符合要求的是（）5.（2010·荆州）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科技人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”当有人走动发出声音时，自动控制闭合；无人走动时，自动断开。若将这两个开关配合使用，就可以使楼道灯变得“智能化”，使灯只有在夜晚天黑之后，有人走过时才能亮，这种“智能化”电路正确的是（）6.（2010·兰州）如图所示的电路中，开关只控制灯L2的电路是（）7.（2010·东营）如图甲所示是李刚同学探究并联电路的电流规律时使用的电路图。实验中他用电流表分别测出A、B、C三处的电流IA、IB、IC，李刚没有及时将数据整理到相应表格中而是随手记录到了草纸上如图乙所示。已知L1的电流小于L2的电流。下列选项中三处电流均正确的是（）A．IA=0.5AIB=0.3AIC=0.8AB．IA=0.5AIB=0.8AIC=0.3AC．IA=0.3AIB=0.5AIC=0.8AD．IA=0.8AIB=0.3AIC=0.5A8.（2010·桂林）如图所示的电路中，各个元件均能正常工作。当开关闭合后，下列说法正确的是（）A．两表指针有明显偏转B．两表指针几乎不动C．电流表指针有明显偏转，电压表指针几乎不动D．电压表指针有明显偏转，电流表指针几乎不动9.（2010·乐山）如下电路图，电路正确而且有电流通过的是（）10.（2010·桂林）小明在使用手电筒时发现小灯泡不亮，进行检修前，他对造成该现象的直接原因进行了以下几种判断，其中不可能的是（）A．开关处出现短路B．小灯泡灯丝断了C．小灯泡接触不良D．电池两端电压过低二、填空题11.（2010·江西）在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的。它们的连接方式是____联，原因是它们_____(选填“能”或“不能”)独立工作。12.（2010·滨州）使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表（选填“较大”或“较小”）的量程起，并采用法来判断被测量值是否大于电表的量程。13.（2009·十堰）夏天是雷电高发季节，为避免高大建筑物遭受雷电的破坏，常在建筑物的顶端安装避雷针，并用粗金属线与大地相连。当一大片带负电的云接近建筑物时，云层中的负电荷通过避雷针经金属线导人大地，则此时金属线中的电流方向是从_____流向______。（选填“云层”或“大地”）。14.（2009·天水）天水市籍河风景线的亮化工程初见成效，每到夜晚，五光十色的小彩灯、霓虹灯将两岸装扮的绚丽多彩。有同学研究了小彩灯的发光情况，通过观察，他发现每个小彩灯上标有2.5V0.25A“的字样，要使这些小彩灯正常发光，应将个这样的小彩灯联在家庭电路的输电线路上(选填“串”或“并”)。15.（2010·茂名）如图甲所示，是________表的刻度盘，当指针如图所示时，读数是________，若把这个表接在图乙所示电路中使用，应接在________(选填“a”或“b”)处。三、综合应用题16.如图所示为一实物电路，请画出所对应的电路图。17.（2010·长沙）小明等3人实验小组用如图所示的电路来探究并联电路中电流的关系，其实验过程如下：把电流表分别接入到电路中的A、B、C处，将第一次测出的电流填入下表：A...
