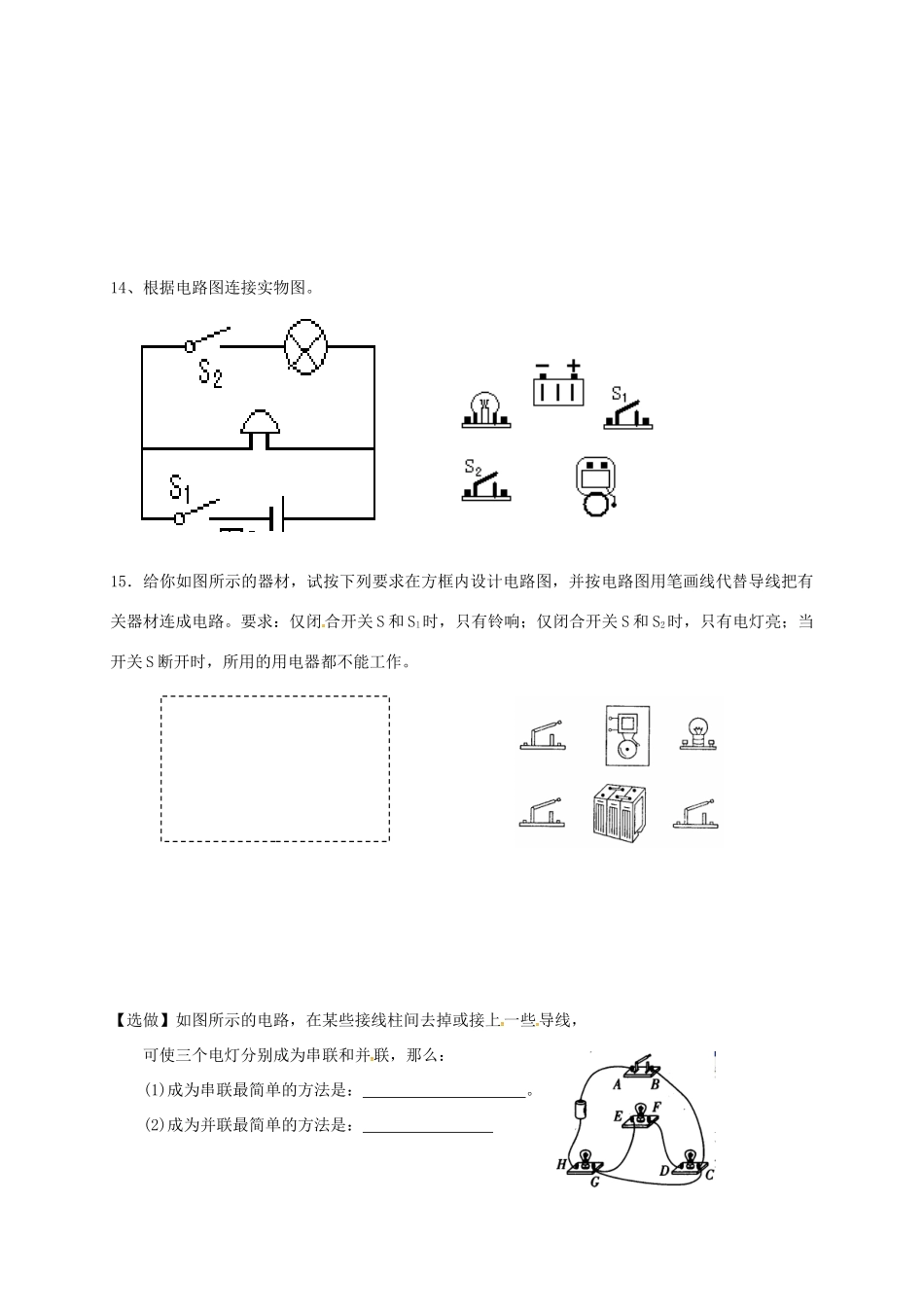

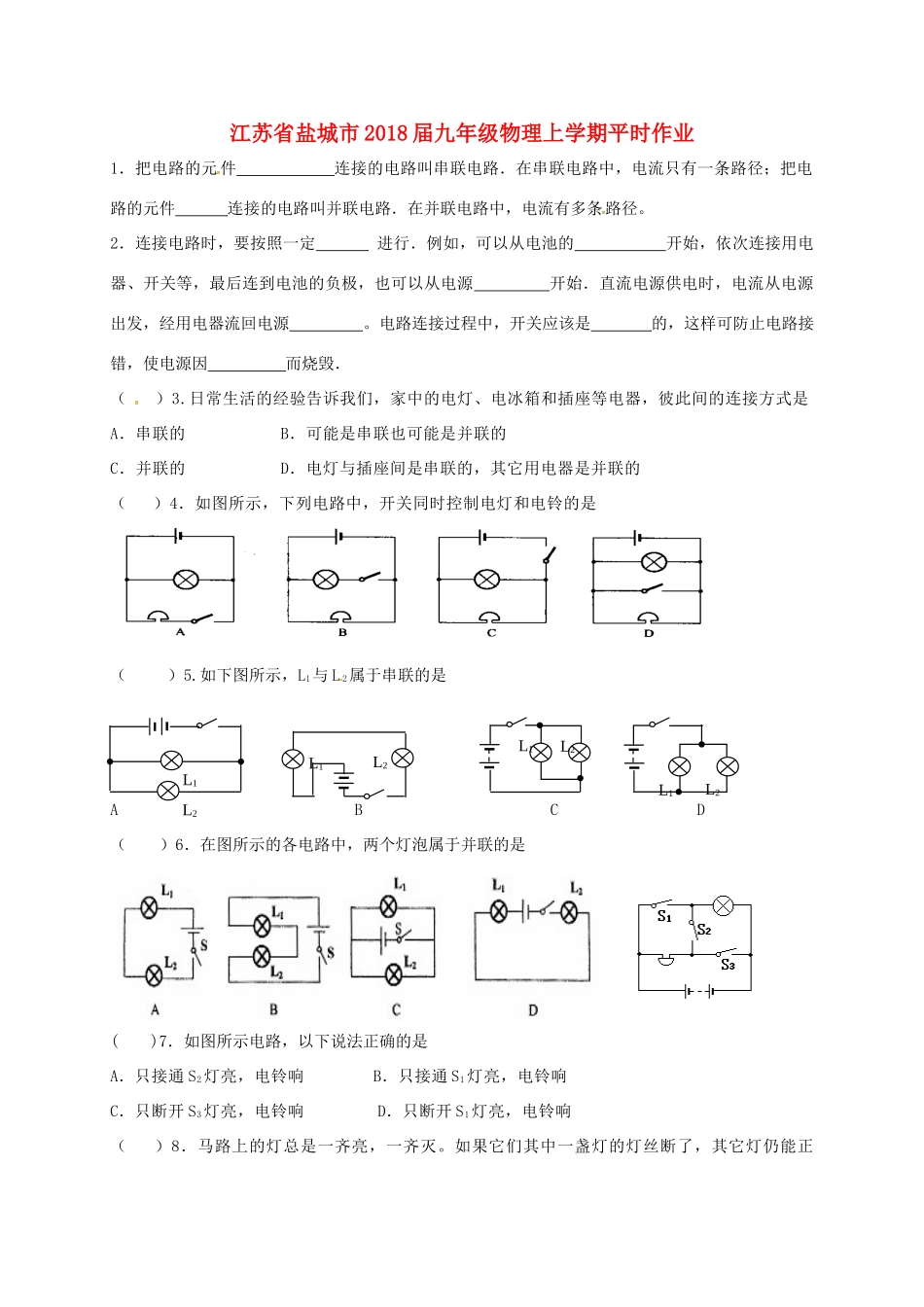

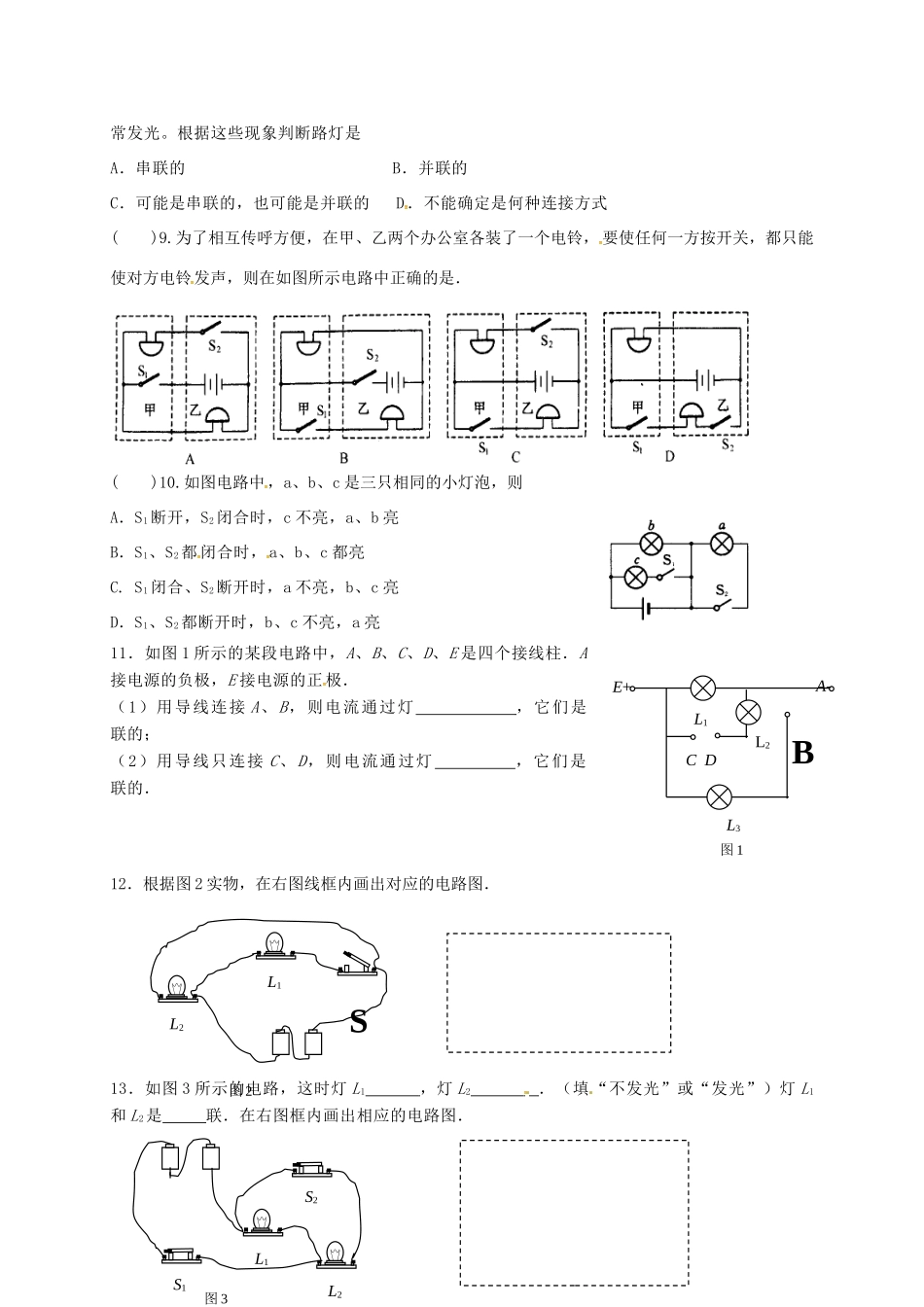

江苏省盐城市2018届九年级物理上学期平时作业1．把电路的元件连接的电路叫串联电路．在串联电路中，电流只有一条路径；把电路的元件连接的电路叫并联电路．在并联电路中，电流有多条路径。2．连接电路时，要按照一定进行．例如，可以从电池的开始，依次连接用电器、开关等，最后连到电池的负极，也可以从电源开始．直流电源供电时，电流从电源出发，经用电器流回电源。电路连接过程中，开关应该是的，这样可防止电路接错，使电源因而烧毁．（）3.日常生活的经验告诉我们，家中的电灯、电冰箱和插座等电器，彼此间的连接方式是A．串联的B．可能是串联也可能是并联的C．并联的D．电灯与插座间是串联的，其它用电器是并联的（）4．如图所示，下列电路中，开关同时控制电灯和电铃的是（）5.如下图所示，L1与L2属于串联的是ABCD（）6．在图所示的各电路中，两个灯泡属于并联的是()7．如图所示电路，以下说法正确的是A．只接通S2灯亮，电铃响B．只接通S1灯亮，电铃响C．只断开S3灯亮，电铃响D．只断开S1灯亮，电铃响（）8．马路上的灯总是一齐亮，一齐灭。如果它们其中一盏灯的灯丝断了，其它灯仍能正L1L2L1L2L2L1L2L1常发光。根据这些现象判断路灯是A．串联的B．并联的C．可能是串联的，也可能是并联的D．不能确定是何种连接方式()9.为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如图所示电路中正确的是．()10.如图电路中，a、b、c是三只相同的小灯泡，则A．S1断开，S2闭合时，c不亮，a、b亮B．S1、S2都闭合时，a、b、c都亮C.S1闭合、S2断开时，a不亮，b、c亮D．S1、S2都断开时，b、c不亮，a亮11．如图1所示的某段电路中，A、B、C、D、E是四个接线柱．A接电源的负极，E接电源的正极．（1）用导线连接A、B，则电流通过灯，它们是联的；（2）用导线只连接C、D，则电流通过灯，它们是联的．12．根据图2实物，在右图线框内画出对应的电路图．13．如图3所示的电路，这时灯L1，灯L2．（填“不发光”或“发光”）灯L1和L2是联．在右图框内画出相应的电路图．L1L2S图2L1S2S1L2图3L3L2L1A-E+CDB图114、根据电路图连接实物图。15．给你如图所示的器材，试按下列要求在方框内设计电路图，并按电路图用笔画线代替导线把有关器材连成电路。要求：仅闭合开关S和Sl时，只有铃响；仅闭合开关S和S2时，只有电灯亮；当开关S断开时，所用的用电器都不能工作。【选做】如图所示的电路，在某些接线柱间去掉或接上一些导线，可使三个电灯分别成为串联和并联，那么：(1)成为串联最简单的方法是：。(2)成为并联最简单的方法是：
