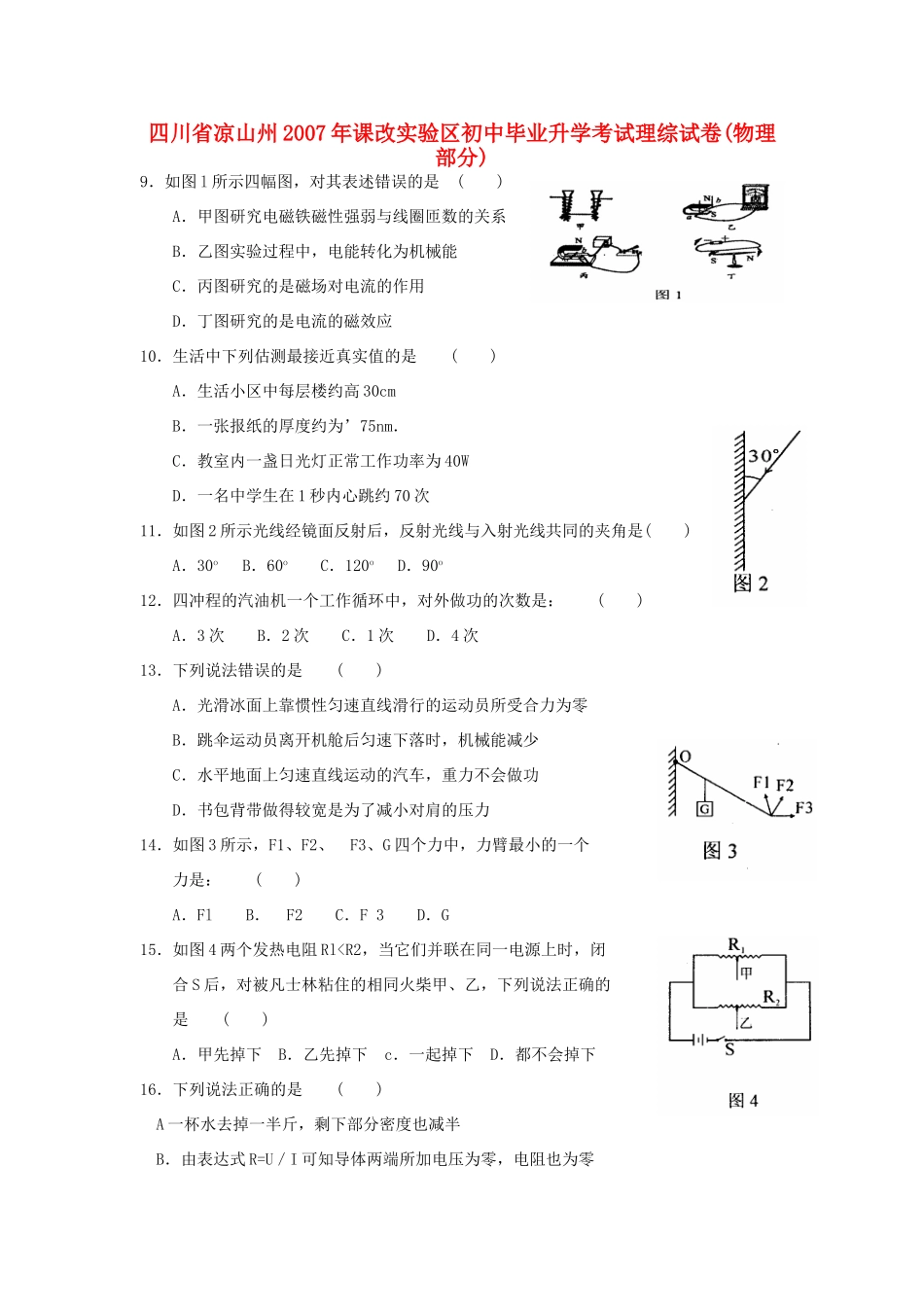

四川省凉山州2007年课改实验区初中毕业升学考试理综试卷(物理部分)9．如图l所示四幅图，对其表述错误的是()A．甲图研究电磁铁磁性强弱与线圈匝数的关系B．乙图实验过程中，电能转化为机械能C．丙图研究的是磁场对电流的作用D．丁图研究的是电流的磁效应10．生活中下列估测最接近真实值的是()A．生活小区中每层楼约高30cmB．一张报纸的厚度约为’75nm．C．教室内一盏日光灯正常工作功率为40WD．一名中学生在1秒内心跳约70次11．如图2所示光线经镜面反射后，反射光线与入射光线共同的夹角是()A．30oB．60oC．120oD．90o12．四冲程的汽油机一个工作循环中，对外做功的次数是：()A．3次B．2次C．1次D．4次13．下列说法错误的是()A．光滑冰面上靠惯性匀速直线滑行的运动员所受合力为零B．跳伞运动员离开机舱后匀速下落时，机械能减少C．水平地面上匀速直线运动的汽车，重力不会做功D．书包背带做得较宽是为了减小对肩的压力14．如图3所示，F1、F2、F3、G四个力中，力臂最小的一个力是：()A．FlB．F2C．F3D．G15．如图4两个发热电阻Rl
