初三物理第十三章电功和电功率小结 北师大版 试题VIP免费

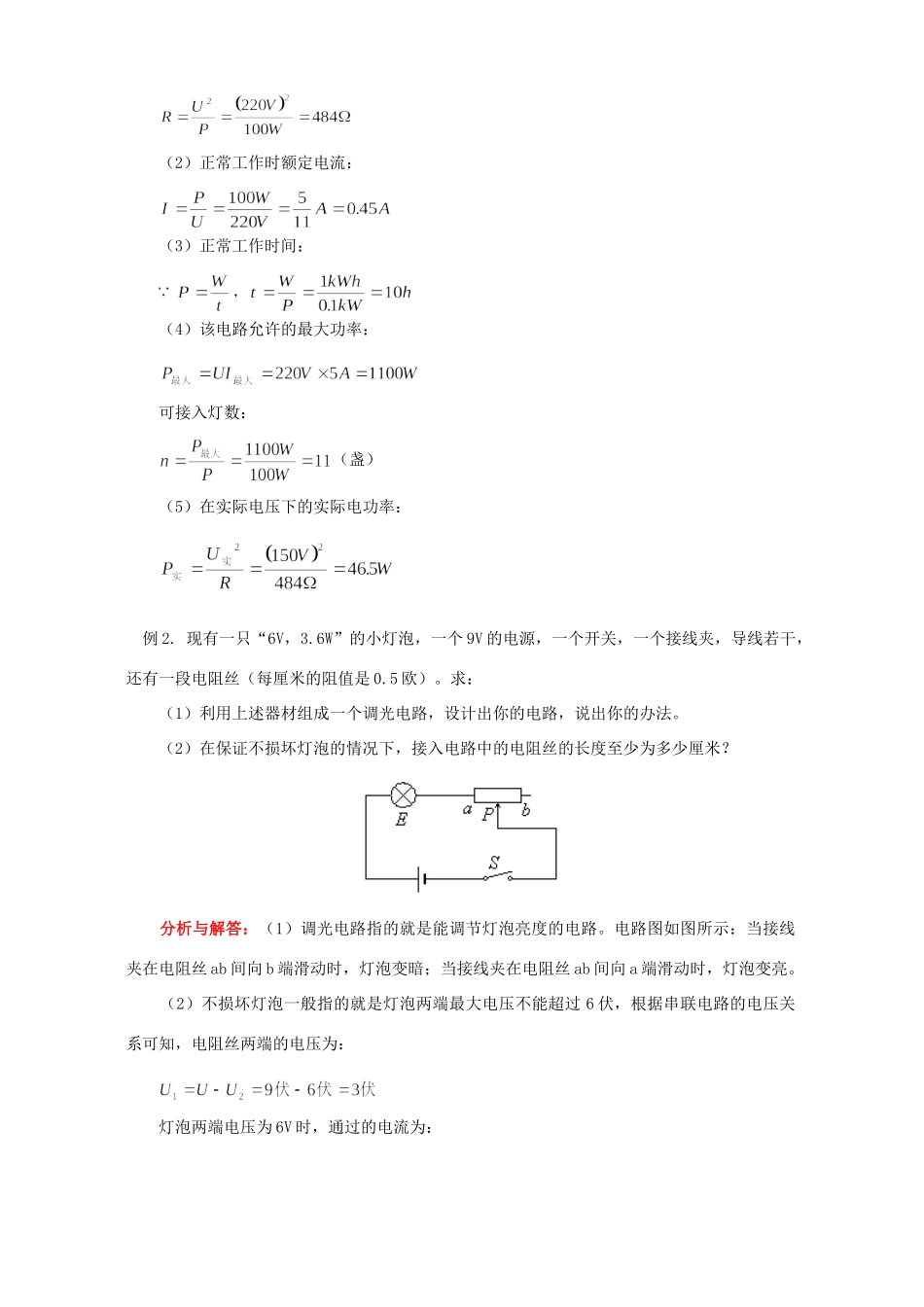

初三物理第十三章电功和电功率小结一.本周教学内容：第13章电功和电功率小结［知识要点］1.电功（W）2.电功率（P）3.电热（Q）4.家庭电路5.安全用电6.实验探究【典型例题】例1.一只标有“220V，100W”的灯泡接在220V电路中，求：（1）灯丝电阻；（2）正常工作时的电流；（3）1度电能使其正常工作多少小时？（4）若不用其它用电器在“220V，5A”的电能表上最多能接这样的灯多少盏？（5）将它接在150V电路中的实际电功率。分析：此题为电功、电功率的基本关系练习题，解题时要清楚灯是在额定电压下工作还是在实际电压下工作。解：（1）灯丝电阻：（2）正常工作时额定电流：（3）正常工作时间：（4）该电路允许的最大功率：可接入灯数：（盏）（5）在实际电压下的实际电功率：例2.现有一只“6V，3.6W”的小灯泡，一个9V的电源，一个开关，一个接线夹，导线若干，还有一段电阻丝（每厘米的阻值是0.5欧）。求：（1）利用上述器材组成一个调光电路，设计出你的电路，说出你的办法。（2）在保证不损坏灯泡的情况下，接入电路中的电阻丝的长度至少为多少厘米？分析与解答：（1）调光电路指的就是能调节灯泡亮度的电路。电路图如图所示：当接线夹在电阻丝ab间向b端滑动时，灯泡变暗；当接线夹在电阻丝ab间向a端滑动时，灯泡变亮。（2）不损坏灯泡一般指的就是灯泡两端最大电压不能超过6伏，根据串联电路的电压关系可知，电阻丝两端的电压为：灯泡两端电压为6V时，通过的电流为：电阻丝的阻值为：电阻丝的长度为：小结：电阻丝的一端接在电路上，另一端通过接线夹接入电路，接线夹在电阻丝上滑动，使接入电路的电阻丝长度发生变化，因而接入电路的电阻值发生变化，通过电路的电流发生变化，使灯泡的实际功率发生变化，我们看到的灯泡的亮暗程度发生变化。一般情况下，灯泡两端的实际电压超过额定电压的10%左右，灯泡也不会烧坏。如果灯泡两端的电压按7伏计算也可以，但这种超出额定电压的工作，灯泡的使用寿命会受到影响。例3.小红家中的四盏灯突然全部熄灭了，检查保险丝发现并未烧断，用测电笔测试室内各处电路时，氖管都发光。她对故障作了下列4种判断，其中正确的是（）A.灯泡全部烧坏了B.进户零线断路C.室内线路某处短路D.进户火线断路分析与解答：题目中并列给出了4种可能的判断，它们都可以导致“电灯突然全部熄灭”。但要确认出唯一的原因，还要通过对灯熄灭后所做的检查结果结合所学的物理知识进行分析，逐一排除不可能因素，方可得出正确的判断。首先检查保险丝发现未烧断，说明答案C可排除，因若有短路故障，必会有因电流过大而烧断保险丝的现象发生。其次用测电笔测试各处电路中氖管均发光，说明线路中火线连接完好，因此又排除了答案D。另外用测电笔测试零线时，正常情况下氖管应不发光，现在氖管发光，说明零线通过灯泡的灯丝与火线处于接通状态，故灯泡全部烧坏的可能是不存在的，即答案A也被排除了。因此本题的答案应选择B。即由于进户零线断路，使电路不能闭合，灯泡不亮，但室内各处都处于有电状态。例4.有时施工工地上的照明电路需要用很长的导线由电源引至工地。如果在工地上使用一只“220V，100W”的灯泡用来照明，发现灯泡的亮度比其正常工作时暗一些。经实测得知该灯泡此时的实际功率只有81瓦，求导线上消耗的电功率。分析与解答：设灯泡灯丝的电阻保持不变，由可知此灯泡的灯丝电阻为：当用很长的导线将其接在电源上时，相当于灯泡与一个电阻R串联，如图所示。此时灯泡消耗的实际功率为瓦由可知，此时灯泡两端的电压由于R与串联，所以有据可知：所以导线上消耗的电功率为：例5.根据学过的电学知识和利用电压表可以测量出两处之间的距离。如图所示，在乙处某施工工地接有一个“220V，100W”的灯泡。测得甲处电源两极间电压是220伏，乙处灯泡两端电压是193.6伏，输电用的铝导线每1米长的电阻为0.02欧，由此可知甲、乙两处间的距离是多少米？（设灯丝电阻不随温度变化）分析与解答：灯泡的电阻为：灯泡两端的实际电压为193.6V，通过灯泡的电流为：输电电线的电阻为：输电线的长度为：甲乙两处之间的距离为：1320米／2＝660米小结：输电线是有电阻的，它与电灯组成串联电...
