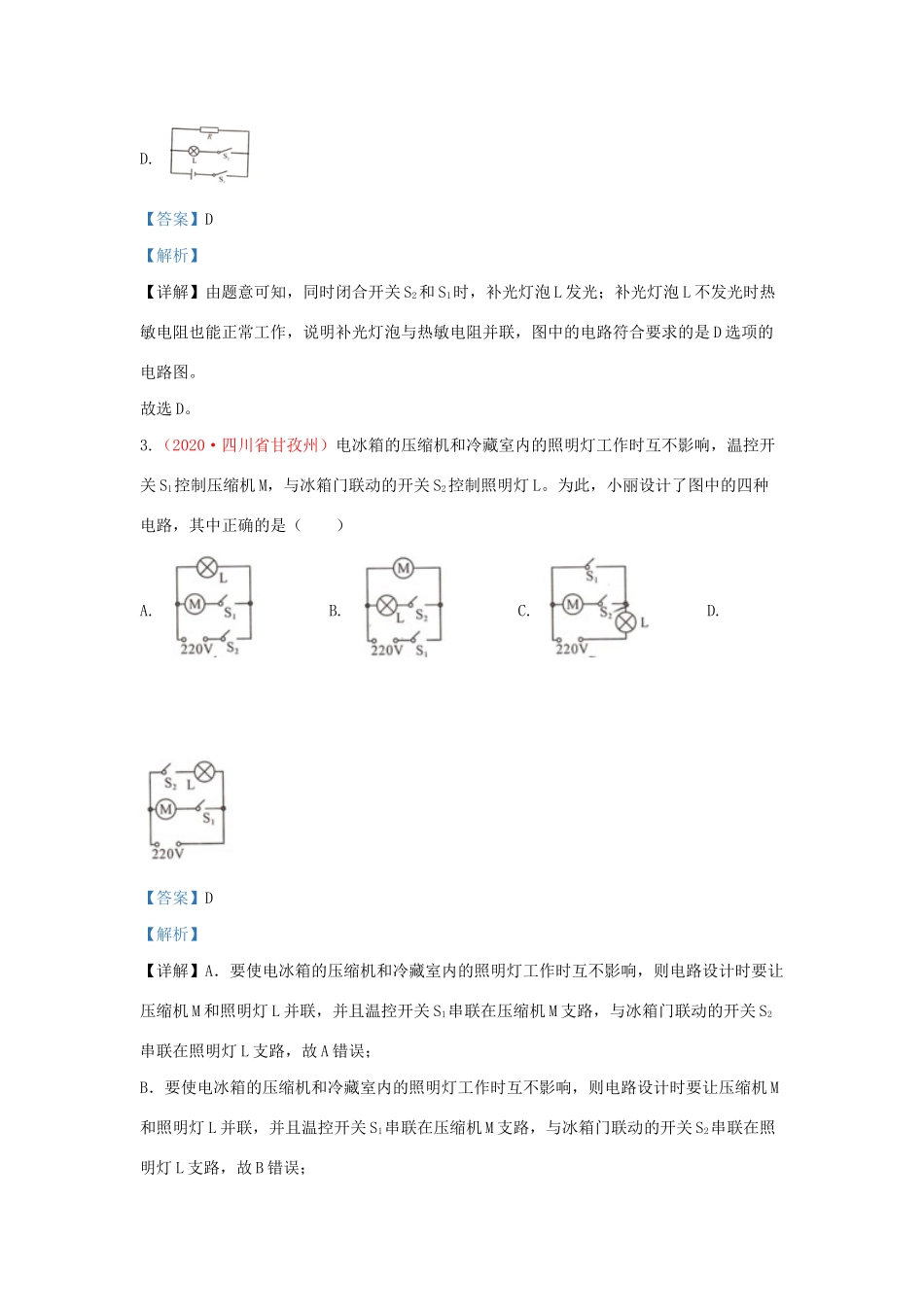

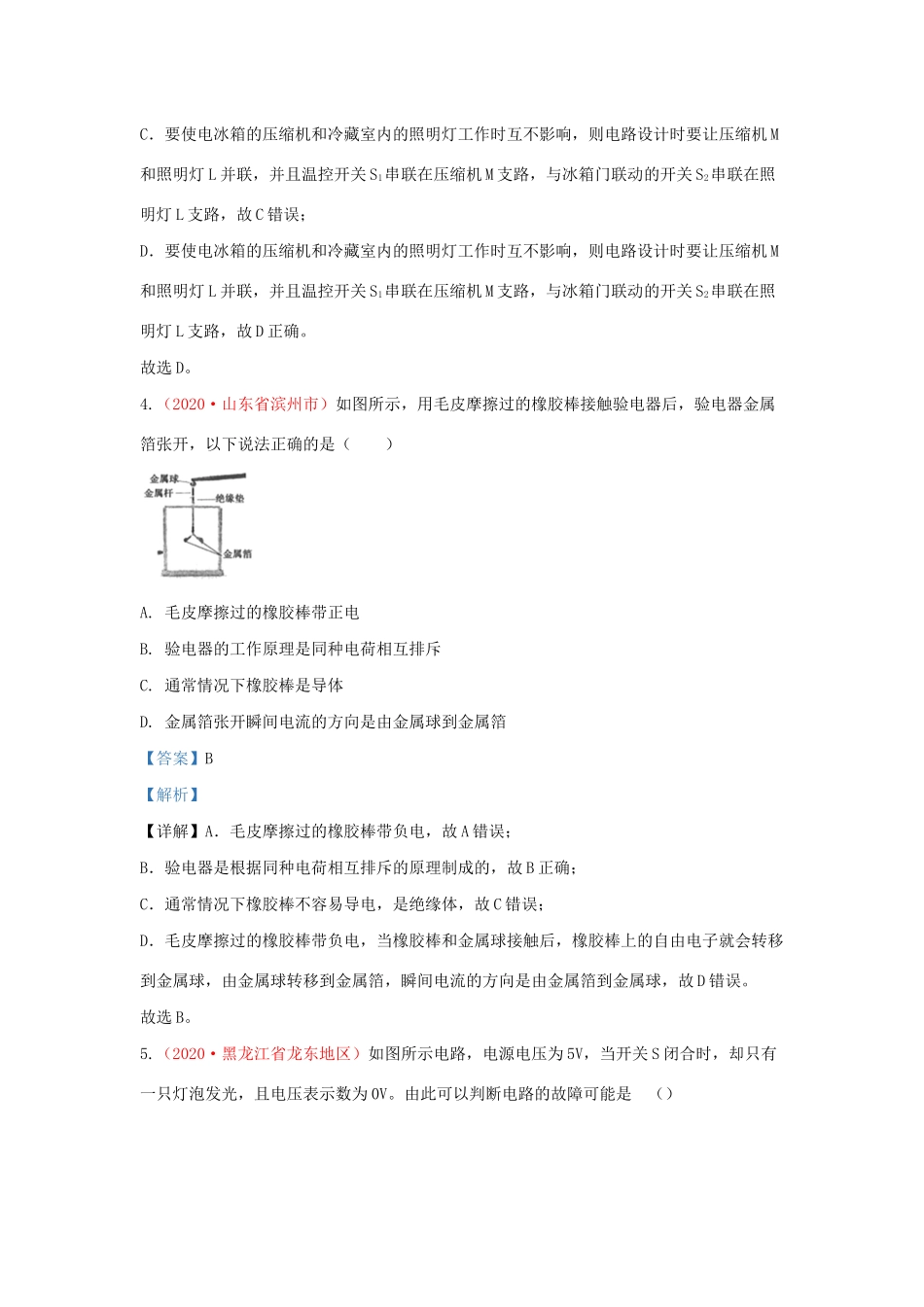

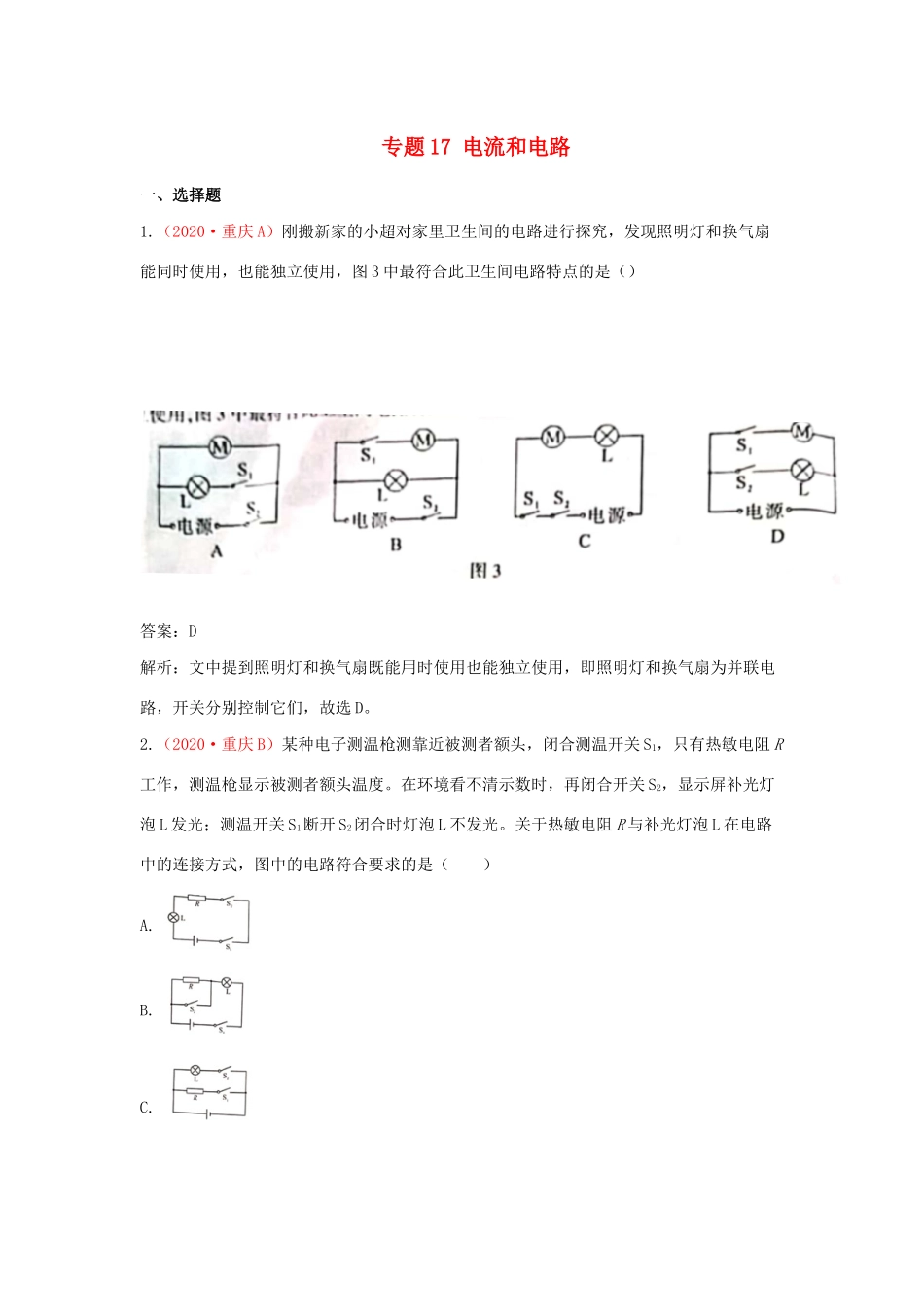

专题17电流和电路一、选择题1.（2020·重庆A）刚搬新家的小超对家里卫生间的电路进行探究，发现照明灯和换气扇能同时使用，也能独立使用，图3中最符合此卫生间电路特点的是（）答案：D解析：文中提到照明灯和换气扇既能用时使用也能独立使用，即照明灯和换气扇为并联电路，开关分别控制它们，故选D。2.（2020·重庆B）某种电子测温枪测靠近被测者额头，闭合测温开关S1，只有热敏电阻R工作，测温枪显示被测者额头温度。在环境看不清示数时，再闭合开关S2，显示屏补光灯泡L发光；测温开关S1断开S2闭合时灯泡L不发光。关于热敏电阻R与补光灯泡L在电路中的连接方式，图中的电路符合要求的是（）A.B.C.D.【答案】D【解析】【详解】由题意可知，同时闭合开关S2和S1时，补光灯泡L发光；补光灯泡L不发光时热敏电阻也能正常工作，说明补光灯泡与热敏电阻并联，图中的电路符合要求的是D选项的电路图。故选D。3.（2020·四川省甘孜州）电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，温控开关S1控制压缩机M，与冰箱门联动的开关S2控制照明灯L。为此，小丽设计了图中的四种电路，其中正确的是（）A.B.C.D.【答案】D【解析】【详解】A．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故A错误；B．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故B错误；C．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故C错误；D．要使电冰箱的压缩机和冷藏室内的照明灯工作时互不影响，则电路设计时要让压缩机M和照明灯L并联，并且温控开关S1串联在压缩机M支路，与冰箱门联动的开关S2串联在照明灯L支路，故D正确。故选D。4.（2020·山东省滨州市）如图所示，用毛皮摩擦过的橡胶棒接触验电器后，验电器金属箔张开，以下说法正确的是（）A.毛皮摩擦过的橡胶棒带正电B.验电器的工作原理是同种电荷相互排斥C.通常情况下橡胶棒是导体D.金属箔张开瞬间电流的方向是由金属球到金属箔【答案】B【解析】【详解】A．毛皮摩擦过的橡胶棒带负电，故A错误；B．验电器是根据同种电荷相互排斥的原理制成的，故B正确；C．通常情况下橡胶棒不容易导电，是绝缘体，故C错误；D．毛皮摩擦过的橡胶棒带负电，当橡胶棒和金属球接触后，橡胶棒上的自由电子就会转移到金属球，由金属球转移到金属箔，瞬间电流的方向是由金属箔到金属球，故D错误。故选B。5.（2020·黑龙江省龙东地区）如图所示电路，电源电压为5V，当开关S闭合时，却只有一只灯泡发光，且电压表示数为0V。由此可以判断电路的故障可能是（）A.灯L1短路B.灯L2短路C.灯L1开路D.灯L2开路【答案】A【解析】【详解】由题意可知本电路为串联电路，当开关S闭合时，只有一只灯泡发光，由此可判定电路中有电流，电路故障必定为短路，又因电压表的示数为0V，故可以判断灯L1短路，故选A。6.（2020·贵州省黔东南州）常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是A.B.C.D.【答案】C【解析】【详解】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
