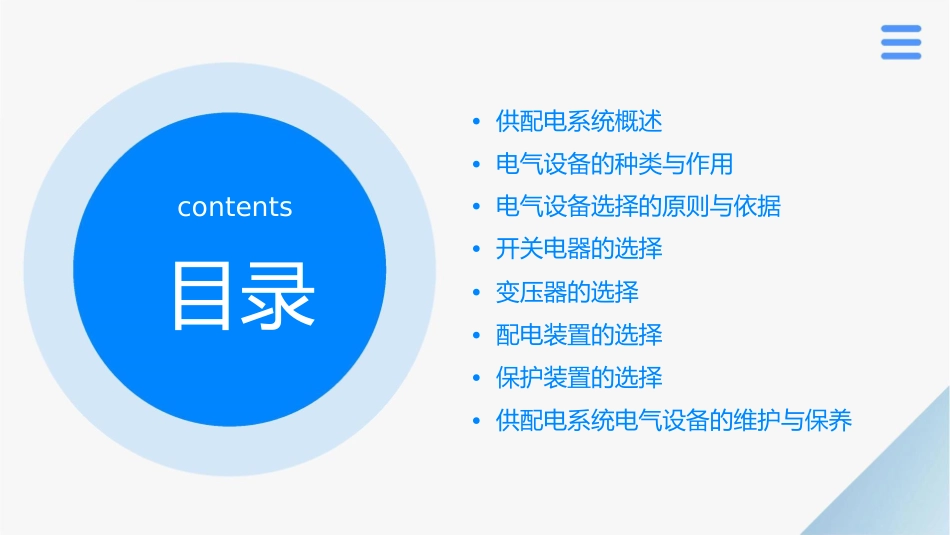

供配系的•供配电系统概述•电气设备的种类与作用•电气设备选择的原则与依据•开关电器的选择contents目录•变压器的选择•配电装置的选择•保护装置的选择•供配电系统电气设备的维护与保养供配系01供配电系统的定义与组成供配电系统定义供配电系统是指将电力系统中从降压配电变电站（高压变电）输出的电能进行分配的电力网络。它由配电变压器、电力线路、负荷组成。供配电系统组成供配电系统主要由变电所、高压配电线路、配电变压器及低压配电线路组成。供配电系统的重要性保障电力系统的稳定运行供配电系统在电力系统中扮演着重要的角色，它保障了电力系统的稳定运行，保证了电力的高效传输和使用。满足用户需求供配电系统将电能输送给用户，满足了用户对电力的需求，保障了用户的正常生活和工作。供配电系统的基本参数与要求电压等级功率因数短路容量供配电系统的电压等级是根据负荷的大小和距离来确定，不同的电压等级对设备和线路的要求也不同。功率因数是衡量供配电系统效率的一个重要参数，提高功率因数可以减少无功功率的损耗，提高供电效率。短路容量是指供配电系统在发生短路故障时，能够承受的最大短路电流值。选择合适的短路容量可以保障供配电系统的安全运行。02作用开关电器010203刀开关断路器接触器用于接通或断开空载电路，也可用于断开电流较小的负载电路。能够自动切断电路，防止过载和短路，保障系统安全运行。用于控制电动机、电热电器等负载的启动和停止。变压器自耦变压器可同时作为升压和降压变压器使用。电力变压器用于升高或降低电压，以满足系统需要。调压器用于调节电压大小，以满足用电设备的需求。配电装置开关柜配电盘电动机控制中心用于接通或断开电路，并可进行负荷分配。用于集中控制和保护低压配电线路。用于集中控制电动机的启动、停止和保护。保护装置熔断器当电路发生短路时，能够迅速切断电流，保护电路安全。过电流继电器用于监测电流大小，当电流超过设定值时，可自动切断电路。漏电保护器用于保护人身安全，当电路发生漏电时，可迅速切断电源。的原03与依据电气设备选择的原则可靠性原则经济性原则选择的电气设备应能满足供配电系统的运行需求，保证系统的稳定和可靠。考虑电气设备的价格、运行成本、维护费用等因素，力求在满足性能要求的基础上，实现经济合理。高效性原则可扩展性原则在满足功能需求的前提下，应选择性能优异、效率高的电气设备。选择的电气设备应能适应未来可能的扩展和升级，方便进行设备替换和升级。电气设备选择的依据系统负荷系统网络根据供配电系统的负荷类型、容量、分布情况等因素，选择合适的电气设备。根据供配电系统的网络结构、电压等级、电流大小等因素，选择合适的电气设备。环境条件安全要求考虑供配电系统所在的环境条件，如温度、湿度、海拔、污染等级等因素，选择合适的电气设备。根据供配电系统的安全要求，选择符合相关标准、具有安全认证的电气设备。电气设备选择的基本要求01020304设备性能稳定操作方便寿命长适应性强选择的电气设备应具有稳定的性能，能够保证供配电系统的正常运行。应选择易于操作、便于维护的电气设备，减少运行成本和故障风险。应选择寿命较长的电气设备，以降低更换频率和维护成本。选择的电气设备应能适应不同的运行环境和条件，保证系统的稳定运行。开关器的04断路器的选择总结词详细描述断路器是一种重要的开关设备，具有保护电路安全的重要断路器主要用于电路保护，当电路中发生短路、过载或欠电压等故障时，能够迅速切断电路，防止故障扩大和设备损坏。作用。总结词详细描述选择断路器时，需要考虑设备的额定电压、额定电流、短路容量、操作方式以及是否需要带附件等参数。根据电路的实际情况，选择合适的断路器型号和规格，确保设备能够在安全条件下运行，同时也要考虑操作方便、维护简单等因素。接触器的选择总结词详细描述总结词接触器是一种用于频繁接通和切断电路的开关设备。接触器广泛应用于电力、冶金、石化等行业中，主要用于控制电动机、电热设备等负载的启动、停止和反转。选择接触器时，需要考虑设备的额定电压、额定电流、操作频率、机械寿命、电气寿...
