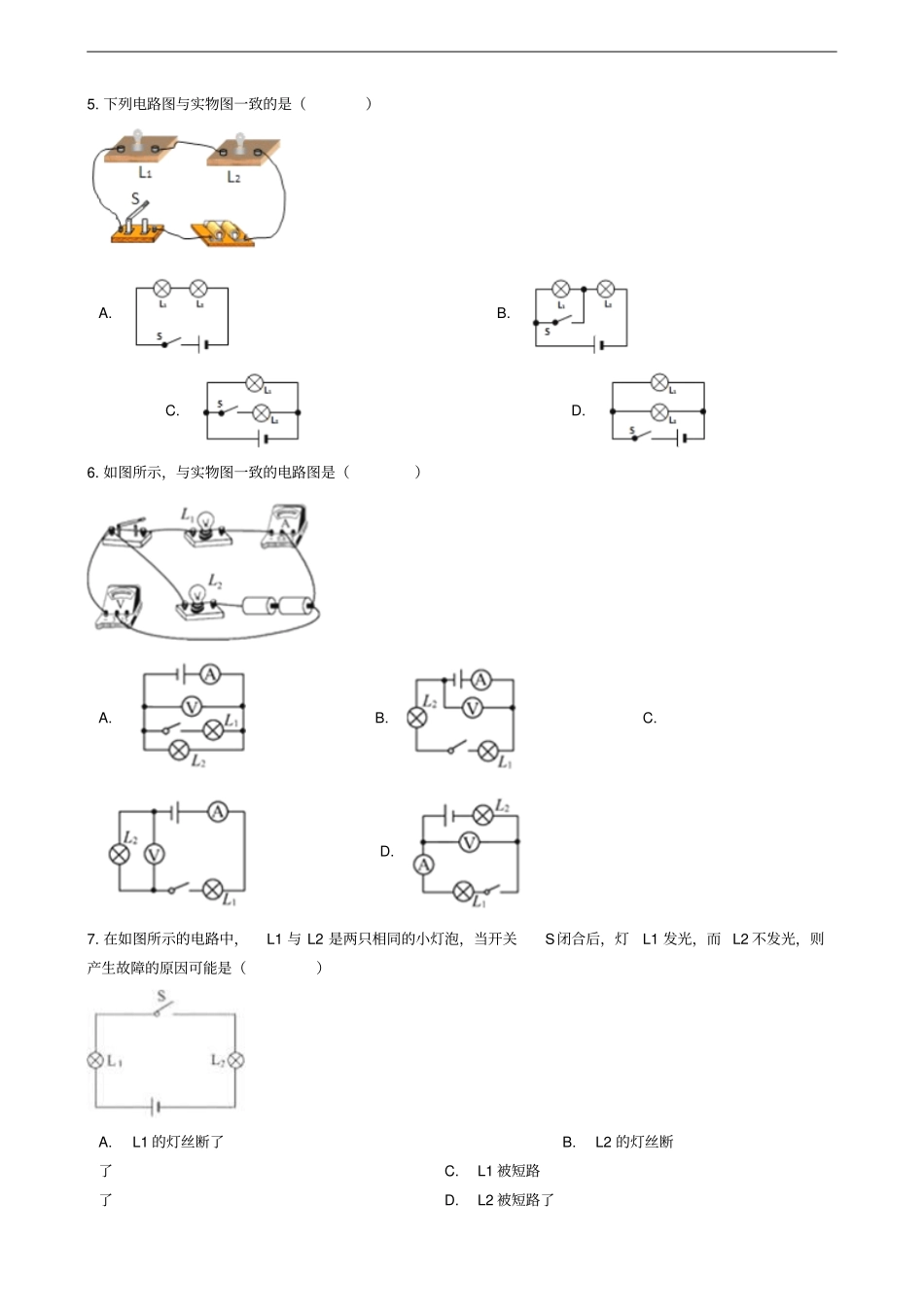

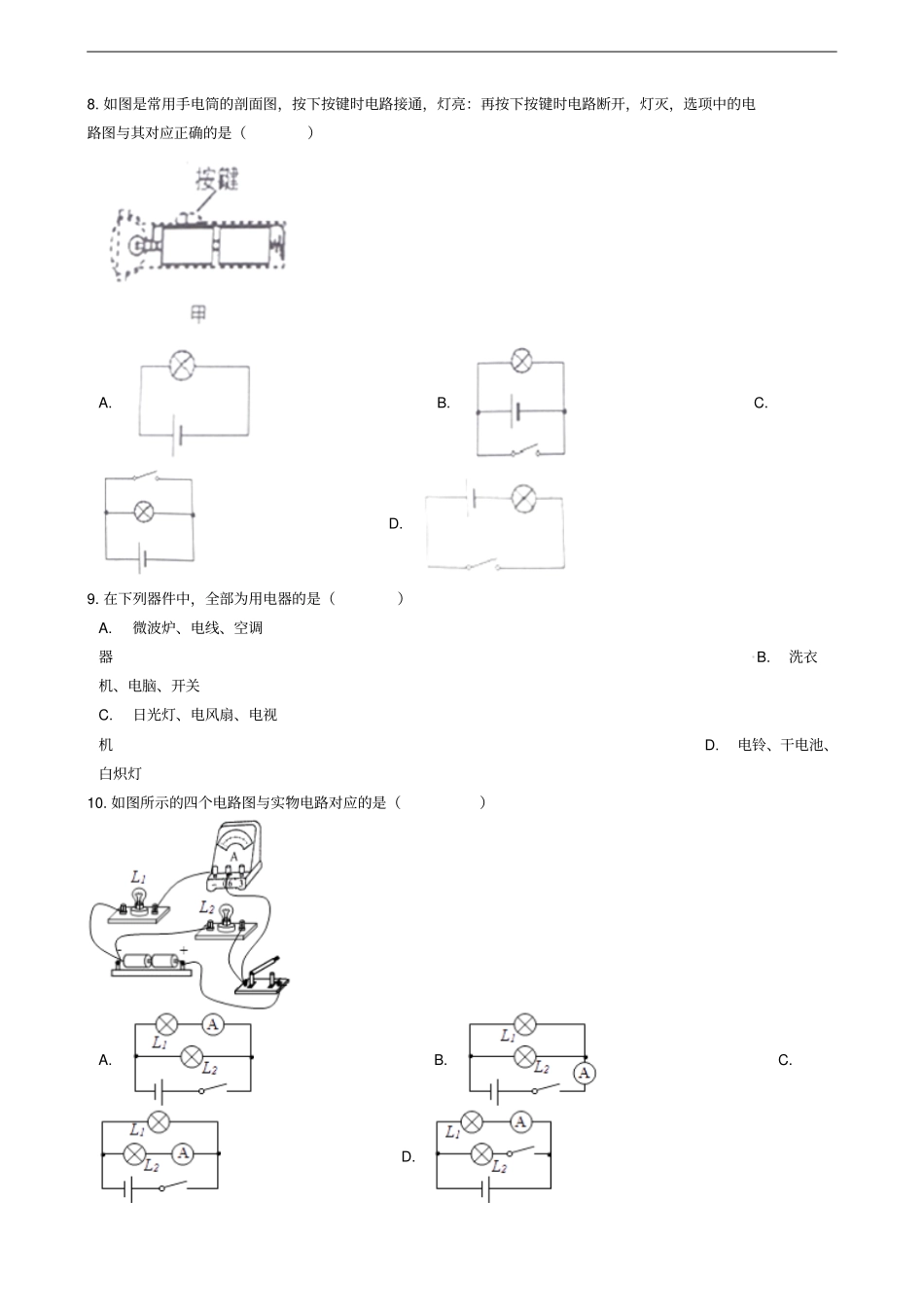

电路一、单选题1.如图电路中，开关S闭合后，电源被短路的是（）A.B.C.D.2.（2017?潍坊）如图所示，验电器箔片闭合．小璐同学用丝绸摩擦过的玻璃棒接触验电器的金属球，看到验电器的金属箔片张开．下列说法正确的是（）A.丝绸摩擦过的玻璃棒带负电B.金属箔张片开是由于两箔片都带正电荷而互相排斥C.此过程中，玻璃棒上的正电荷移动到了箔片上D.此过程中，瞬间产生的电流方向是从箔片流向玻璃棒3.如图所示，能够正确表示电路连接的是图（）A.B.C.D.4.关于电流方向，下列说法正确的是（）A.自由电荷定向移动的方向就是电流方向B.自由电子运动的方向就是电流方向C.负电荷定向移动的方向跟电流方向相反D.正电荷运动的方向就是电流的方向5.下列电路图与实物图一致的是（）A.B.C.D.6.如图所示，与实物图一致的电路图是（）A.B.C.D.7.在如图所示的电路中，L1与L2是两只相同的小灯泡，当开关S闭合后，灯L1发光，而L2不发光，则产生故障的原因可能是（）A.L1的灯丝断了B.L2的灯丝断了C.L1被短路了D.L2被短路了8.如图是常用手电筒的剖面图，按下按键时电路接通，灯亮：再按下按键时电路断开，灯灭，选项中的电路图与其对应正确的是（）A.B.C.D.9.在下列器件中，全部为用电器的是（）A.微波炉、电线、空调器B.洗衣机、电脑、开关C.日光灯、电风扇、电视机D.电铃、干电池、白炽灯10.如图所示的四个电路图与实物电路对应的是（）A.B.C.D.11.下列器件中，全部为用电器的是（）A.电铃、电池组、白炽灯B.日光灯、电风扇、电视机C.洗衣机、收音机、开关D.电池插座、电线、空调器12.下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A.B.C.D.13.如图所示，电源电压为6V，开关闭合后，下列说法正确的是（）A.如果用一根导线并联在L1两端，则L1被短路，电压表的示数为零B.如果L1的灯丝断裂，电压表的示数为6VC.如果用一根导线并联在L2两端，则L2被短路，电压表的示数为零D.如果L2的灯丝断裂，电压表的示数为零二、填空题14.验电器是根据同种电荷相互________的原理制成的．有A、B两验电器，A带正电，B不带电，现用金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中电流方向从________到________（选填“A”或“B”）．15.央视《是真的吗？》节目中，主持人做了“电池+口香糖锡纸=取火工具”的实验：取口香糖锡纸，剪成条状，将锡纸条带锡面的一端接在电池的正极，另一端接在电池的负极，很快发现纸条中间处开始冒烟，起火苗，如图所示．这是因为锡纸是________（选填“导体”或“绝缘体”），将它的两端直接接入电池正负极，就会造成________，迅速产生大量的热量，使温度达到锡纸的燃点而使之燃烧，锡纸中间剪成凹形，是为了增大此处的________（选填“电流”或“电阻”），使实验更易成功．16.物理学上规定，________的定向移动方向为电流的方向，如图所示电路中，闭合开关，灯泡中电流的方向是从________．（选填“A→B”或“B→A”）．17.如图所示，要使两灯串联，应闭合开关________；要使两灯并联，应闭合开关________；为避免短路，不能同时闭合开关________．18.上海地区照明电路的电压为________伏．马路上路灯间是________连接的（选填“串联”或“并联”）．物理学中规定电流的方向是________电荷定向移动的方向．三、解答题19.在图中，请根据标出的电流方向将电池、电流表、电压表三个元件符号填入电路的空缺处，填入后要求：①小灯泡L1和L2串联连接；②电压表测小灯泡L2的电压．四、实验探究题20.小兰同学对串联电路电压规律进行了探究。（1）根据电路图甲，用笔代替导线连接实物电路图乙。（2）如图甲所示闭合开关，发现L1不发光，L2比较亮，电压表示数为零，则小灯泡L1的故障是________；（3）排除故障后，小兰正确测出了L1两端的电压，在测L2两端的电压时，小兰打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表出现的现象是________。（4）最后，小兰按照正确的方法测出了L1、L2、AC之间的电压UL1=2.4V，UL2=1.6V，UAC的示数如图丙所示，读出UAC=________V，并得出了实验的最终结论。实验结论为：________（5）此实验依然存在...
