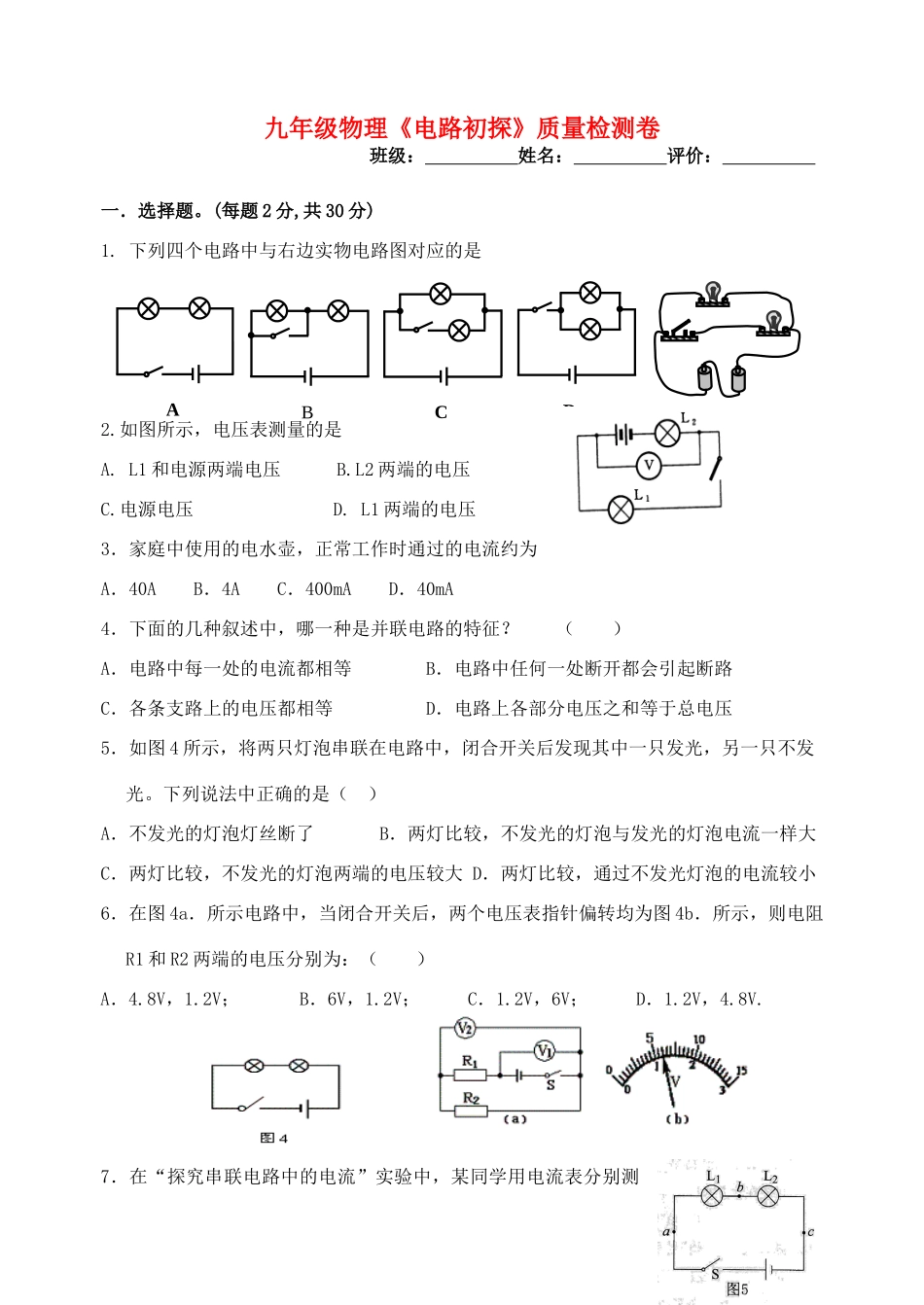

九年级物理《电路初探》质量检测卷班级：姓名：评价：一．选择题。(每题2分,共30分)1.下列四个电路中与右边实物电路图对应的是2.如图所示，电压表测量的是（）A.L1和电源两端电压B.L2两端的电压C.电源电压D.L1两端的电压3．家庭中使用的电水壶，正常工作时通过的电流约为A．40AB．4AC．400mAD．40mA4．下面的几种叙述中，哪一种是并联电路的特征？（）A．电路中每一处的电流都相等B．电路中任何一处断开都会引起断路C．各条支路上的电压都相等D．电路上各部分电压之和等于总电压5．如图4所示，将两只灯泡串联在电路中，闭合开关后发现其中一只发光，另一只不发光。下列说法中正确的是（）A．不发光的灯泡灯丝断了B．两灯比较，不发光的灯泡与发光的灯泡电流一样大C．两灯比较，不发光的灯泡两端的电压较大D．两灯比较，通过不发光灯泡的电流较小6．在图4a．所示电路中，当闭合开关后，两个电压表指针偏转均为图4b．所示，则电阻R1和R2两端的电压分别为：（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.7．在“探究串联电路中的电流”实验中，某同学用电流表分别测ABCD出图5中a、b、c三处的电流大小．为了进一步探究a、b、c三处的电流大小有什么关系，他下一步的操作应该是A．将电源两极对调，再次测量a、b、c三处的电流B．改变开关S的位置，再次测量a、b、c三处的电流C．将图中两只灯泡位置对调，再次测量a、b、c三处的电流D．换用不同规格的灯泡，再次测量a、b、c三处的电流8．在图4所示的电路中，电源电压保持不变，闭合开关S1、S2，两灯都发光，当把开关S2断开时，灯泡L1的亮度及电流表示数变化的情况是A．L1亮度不变，电流表示数变小B．L1亮度不变，电流表示数不变C．L1变亮，电流表示数不变D．L1变亮，电流表示数变小9．同学在做电学实验时，不慎将电压表和电流表的位置对换，如图。若开关闭合其后果是（）A．两表会被烧坏B．两表不会被烧坏C．电压表不会被烧坏,但无示数D．电压表不会被烧坏,电流表可能被烧坏10．民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。科研人员利用“光敏”材料制成“光控开关”——天黑时，自动闭合，天亮时，自动断开；利用“声敏”材料制成“声控开关”——当有人走动发出声音时，自动闭合，无人走动时自动断开。若将这两种开关配合使用，就可以使楼道灯变得“聪明”．则这种“聪明”的电路是（）VA220V220V220V220VABCD光控声控声控光控光控声控光控声控11．如图所示，闭合开关，两灯都亮不起来，电流表的指针几乎不动，而电压表指针由明显偏转，该电路的故障可能时（）A.电流表坏了或未接B.从a经灯L1到b的电路中有断路C.灯L2灯丝烧断或灯座未接通D.电流表和灯L1、L2都坏了12．一个开关同时控制电灯发光和电铃发声，则这两个用电器（）A．一定是串联接入电路中B．一定是并联接入电路中C．可能串联也可能并联接入电路中D．以上说法都不正确13．的彩灯，装点着节日的热闹与繁华.彩灯的内部结构如图２所示，其额定电压约为６V.彩灯是采用串联的方法接入照明电路的,任一灯泡灯丝熔断后，其它灯泡仍继续发光.原因是彩灯的结构中有（）A．特殊的灯B．金属杆引出线C．带绝缘层的金属丝D．灯泡内充有气体14.在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A．灯Ｌ1短路B．灯Ｌ2短路C．灯Ｌ1断路D．灯Ｌ2断路15、如图所示，电源电压为6V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，量出A、B两点间的电压为0，B、C两点间电压为6V，造成开路原因可能示（）A.电源接触不良B.开关接触不良C.乙灯接触不良或灯丝断了D.甲灯接触不良或灯丝断了二．填空题(每空1分，共计30分)1．要想得到持续的电流，电路中必须有_______，而且电路还必须是_______。串联电路中，如果其中有一只灯泡坏了，其他灯泡_______正常工作；并联电路中，如果其中有一只灯泡坏了，其他灯泡_______正常工作；家庭用电中的电灯的连接方式是______。2．如图所示家用电冰箱及其电路图．冰箱所用的电源...
