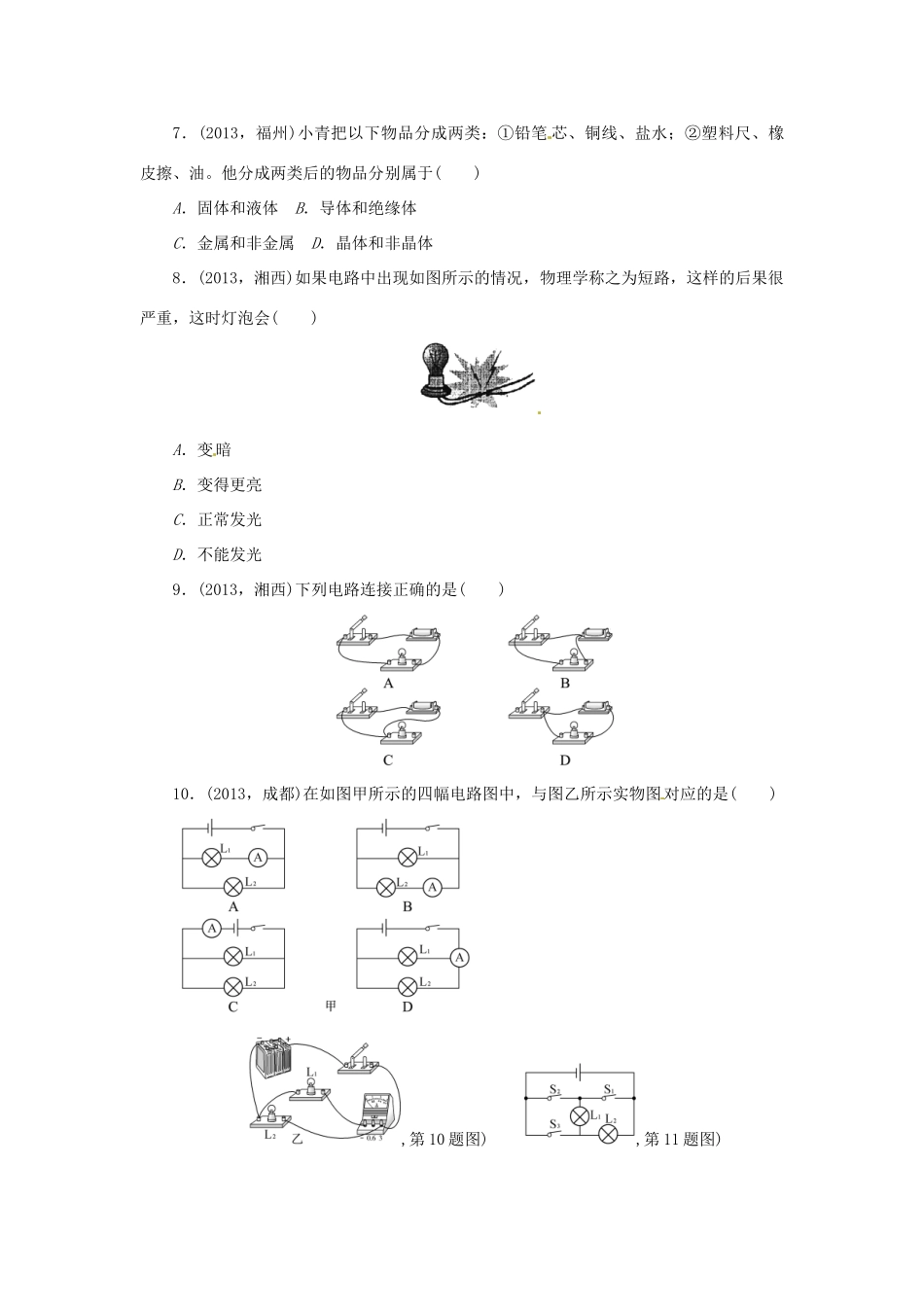

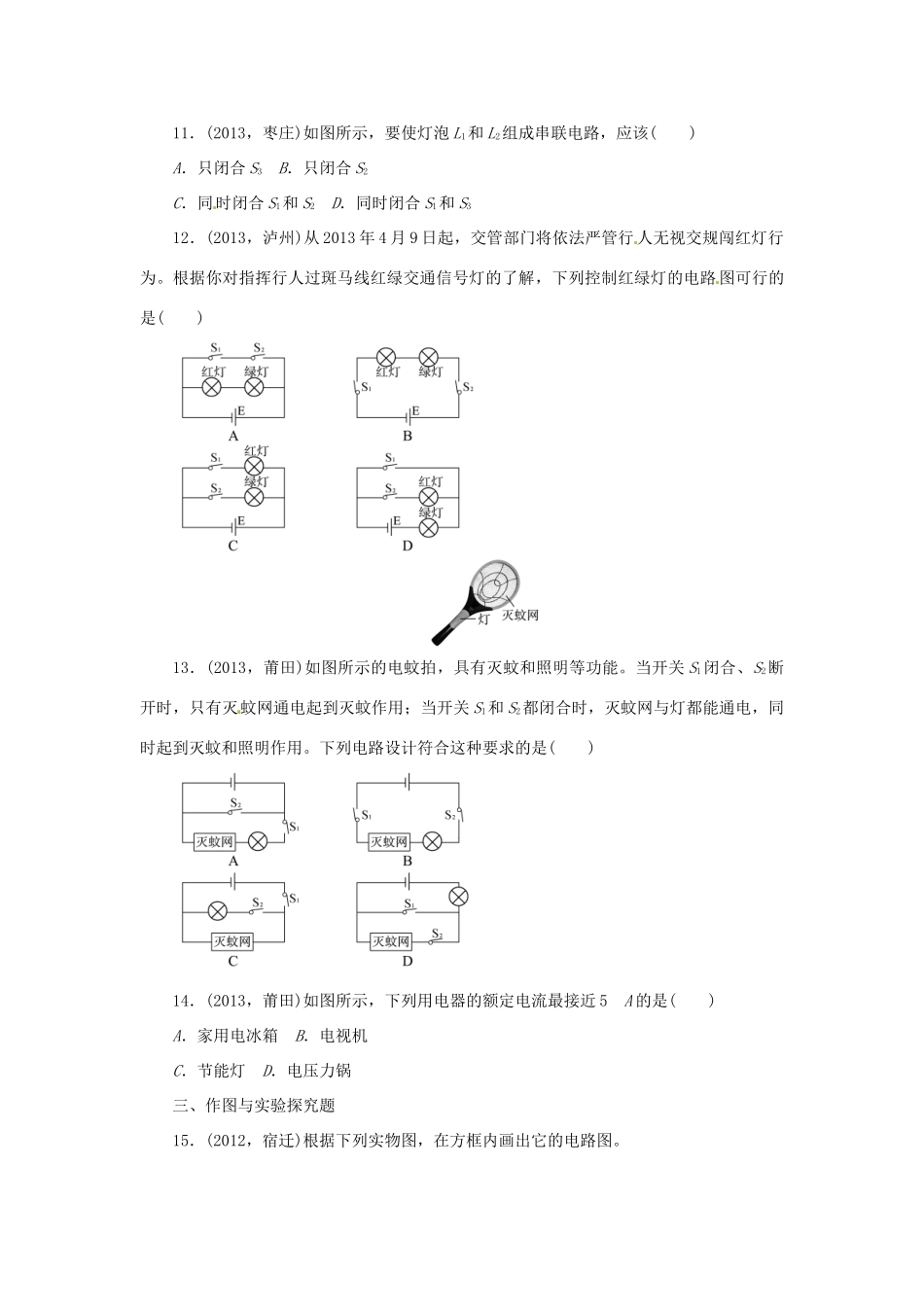

电流电路一、填空题1．(2013，宜宾)干电池是日常生活中使用最多的直流电源，它正常工作时，把________能转化为电能，并在其内部不断地把正电荷运送到干电池的________极。2．(2013，临沂)汽车在转向前。司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两个转向灯在电路中的连接方式为________，转向杆相当于干电路中的________。3．(2013，云南)如图所示是电吹风的简化电路图，A是风扇的电动机、B是电热丝。要吹热风应闭合开关________，此时A与B________联在电路中。,第3题图),第4题图)4．(2013，枣庄)如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①______；②________________；③________________。5．(2013，漳州)PM2.5是指大气中直径不大于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液，影响人体健康。某科研队伍成功研制出PM2.5净化器，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入含有颗粒物空气，当颗粒物接近带有负电荷的光洁金属网C时会被快速吸引过来，这是因为带电体具有吸引________的性质；当颗粒物快速通过光洁金属网C后，会带上负电荷，然后被带有正电荷的棉芯D吸附住，这是因为________。二、选择题6．(2013，日照)用一根与毛皮摩擦过的橡胶棒靠近一轻质小球，发现两者互相排斥，由此可鉴定()A．小球一定带正电B．小球一定带负电C．小球可能带负电，也可能带正电D．小球一定不带电7．(2013，福州)小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡皮擦、油。他分成两类后的物品分别属于()A．固体和液体B．导体和绝缘体C．金属和非金属D．晶体和非晶体8．(2013，湘西)如果电路中出现如图所示的情况，物理学称之为短路，这样的后果很严重，这时灯泡会()A．变暗B．变得更亮C．正常发光D．不能发光9．(2013，湘西)下列电路连接正确的是()10．(2013，成都)在如图甲所示的四幅电路图中，与图乙所示实物图对应的是(),第10题图),第11题图)11．(2013，枣庄)如图所示，要使灯泡L1和L2组成串联电路，应该()A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S312．(2013，泸州)从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是()13．(2013，莆田)如图所示的电蚊拍，具有灭蚊和照明等功能。当开关S1闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都能通电，同时起到灭蚊和照明作用。下列电路设计符合这种要求的是()14．(2013，莆田)如图所示，下列用电器的额定电流最接近5A的是()A．家用电冰箱B．电视机C．节能灯D．电压力锅三、作图与实验探究题15．(2012，宿迁)根据下列实物图，在方框内画出它的电路图。16．(2013，达州)电冰箱的压缩机(电动机)是由温控开关控制的，冷藏室中的照明灯是由门控开关控制的，即开冰箱门时照明灯亮、关冰箱门时照明灯灭。请在下图中用笔画连接好符合上述特点的电冰箱工作电路图。四、实验探究题17．(2013，泰安)1821年，德国物理学家塞贝克发现了一种奇怪的现象：把两根铜丝和一根铁丝与灵敏电流计串联成闭合电路，然后把铜丝和铁丝的一个连接点放在盛有冰水混合物的容器里保持低温，另一个连接点放在火焰上加热，发现灵敏电流计的指针发生了偏转，表明这时闭合电路中产生了电流。塞贝克把这种电流叫做“热电流”，把这种电路叫“热电偶电路”。某研究小组的同学们按如图所示的电路，模拟塞贝克实验，探究了决定“热电流”大小的因素，通过实验测得了电流的大小与温差关系的一组数据：两接点间的温差/℃01100200300500电路中的电流/10－1A0.000.010.641.422.294.17请根据以上资料和数据说明：(1)产生热电流的条件是____________________；____________________。(2)根据热电流的特点，猜想并写出热电偶电路的一种应用：________。18．(2011，贵阳)为了验证并联电路的电流特点，小薇设计了如图所示的电路进行实验。(1)在连接电路时，开关应处于________状态。(2)小薇先将电流表接在L1所在的...
