九年级物理全册电路练习题新人教版VIP免费

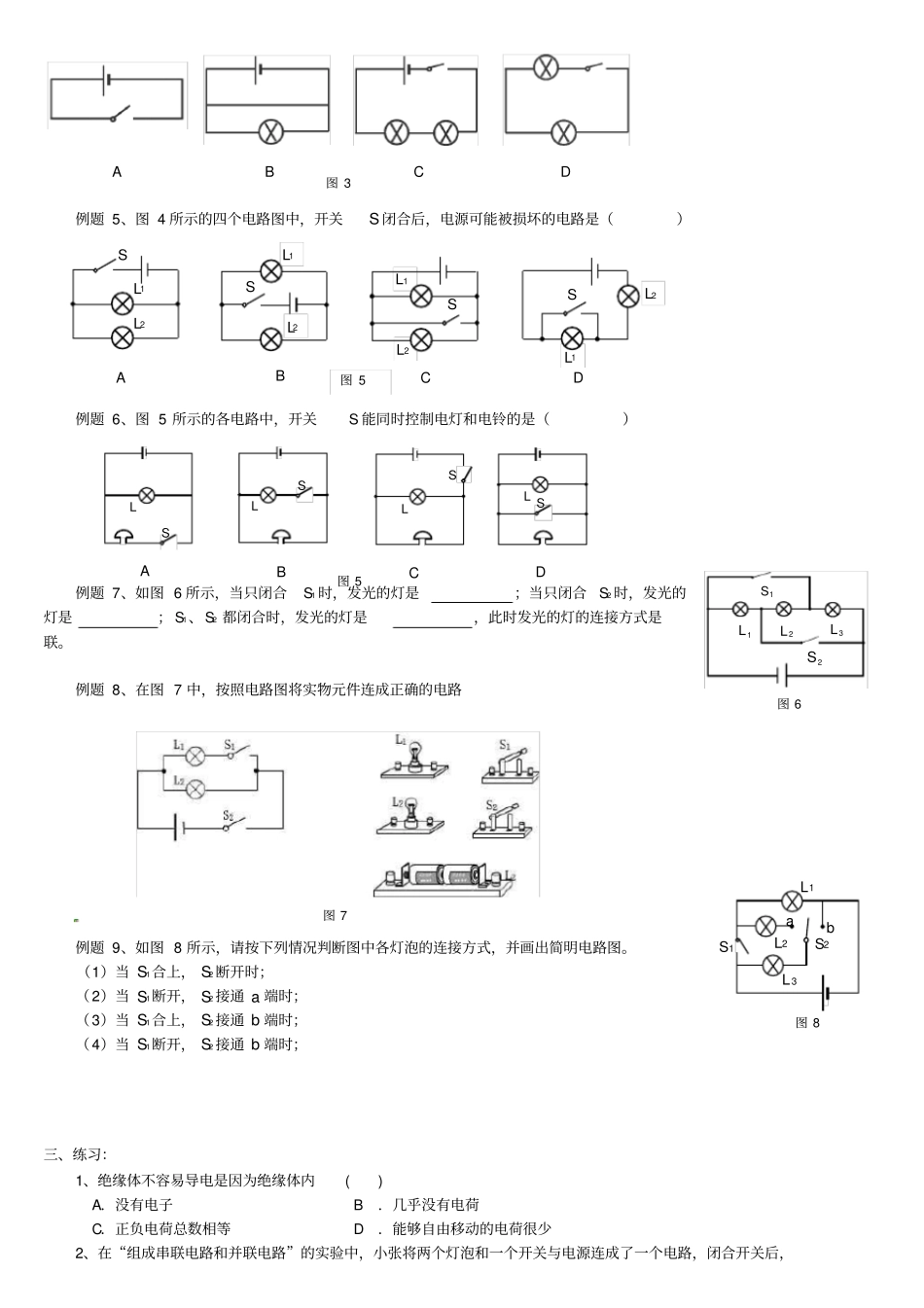

电路一、知识点：1、电荷及电荷间的相互作用：自然界只有正、负两种电荷。同种电荷互相，异种电荷互相。2、导体和绝缘体：在通常情况下，容易导电的物体叫，不容易导电的物体叫。导体和绝缘体没有绝对的界限。通常情况下，金属、酸碱盐溶液、人体、大地、石墨、含杂质的水等都是，塑料、橡胶、陶瓷、油、空气和纯净水等都是。导体容易导电，是因为导体内部存在大量的电荷；绝缘体不容易导电，是因为绝缘体内部几乎没有电荷。3、电路：（1）组成：由电源、用电器、开关和导线等元件组成。电源：是提供的装置。干电池在对外供电时，是将能转化为能。用电器：是利用工作的装置，用电器工作时是将能转化为其它形式的能量。开关：是控制电路的装置。导线：是电路的装置。（2）通路、断路和短路：处处连通的电路，叫做；断开的电路，叫做；用导线直接把电源的正负极直接连接的电路，叫做；绝对不允许发生电源短路，否则会由于电路中产生的电流过，烧毁元件。4、串联电路和并联电路：把电路元件逐个顺次连接起来组成的电路，叫做；把电路元件并列连接起来组成的电路，叫做；在串联电路中，只有个电流通路；在并联电路中，至少有个电流通路。在串联电路中，开关能控制用电器；在并联电路中，中的总开关控制所有的用电器，中的分开关只控制与它相串联的用电器。二、典型例题：例题1、用丝线悬挂着a、b、c三个带电小球，它们之间的相互作用情况如图1所示。若a球带正电，则b球带电，c球带电。例题2、下列物质中，通常情况下属于导体的是（）A、金属B、油C、大地D、空气E、酸碱盐溶液F、干木材G、人体H、橡胶I、石墨J、陶瓷K、玻璃L、蒸馏水例题3、某校一兴趣小组的同学们做了如图2所示的实验：将开关闭合，发现灯泡没有发光；当用酒精灯加热图中所示的废灯芯后，发现灯泡逐渐变亮了，这种现象说明：玻璃在常温下是，在加热后玻璃变成了。例题4、如图3所示电路图，正确的是（）图2abc图1例题5、图4所示的四个电路图中，开关S闭合后，电源可能被损坏的电路是（）例题6、图5所示的各电路中，开关S能同时控制电灯和电铃的是（）例题7、如图6所示，当只闭合S1时，发光的灯是；当只闭合S2时，发光的灯是；S1、S2都闭合时，发光的灯是，此时发光的灯的连接方式是联。例题8、在图7中，按照电路图将实物元件连成正确的电路例题9、如图8所示，请按下列情况判断图中各灯泡的连接方式，并画出简明电路图。（1）当S1合上，S2断开时；（2）当S1断开，S2接通a端时；（3）当S1合上，S2接通b端时；（4）当S1断开，S2接通b端时；三、练习：1、绝缘体不容易导电是因为绝缘体内()A．没有电子B．几乎没有电荷C．正负电荷总数相等D．能够自由移动的电荷很少2、在“组成串联电路和并联电路”的实验中，小张将两个灯泡和一个开关与电源连成了一个电路，闭合开关后，图7DCBA图3L1SL1L2L1SSSL1L2L2L2图5ABCD图5SLALSBSLCLSD图6S1L1L2L3abS2图81L2L3L1S2S发现两灯都不亮，经检查，小张发现有一个灯泡与灯座接触不良，小张将这个灯泡安装好后，再次闭合开关，两灯都发光了，由此可以判定，两灯的连接关系为。（填“串联”或“并联”）3、在图9所示的电路中，属于并联电路的是（）4、如图10所示电路，当开关S1和S2都断开时，电路为路；当开关S1和S2都闭合时，电路为路；（填“断路”、“短路”或“通路”）5、如图11所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（）A．L1不亮，L2亮B．L1和L2都亮C．L2不亮，L1亮D．L1和L2都不亮6、如图12所示电路，如果闭合开关S1、S3，断开S2，则灯L1、L2为联；要使灯L1、L2组成串联电路，只要闭合开关，断开开关；只闭合S2、S3，电路的状态是；只闭合S1、S2，发光的灯是；只闭合S1，发光的灯是__________。7、教室里投影仪的光源是强光灯泡，发光时温度很高，必须用风扇给予降温。为使灯泡不宜过热被烧坏，要求：带动风扇的电动机启动后，灯泡才能通电发光；风扇不转，灯泡不能发光。如图13所设计的四个简化电路图中最符合要求的是（）8（多选题）、在图14所示的四个电路中，闭合开关S，三盏灯都能发光。若L1灯的灯丝烧断，而L2和L3两盏灯仍...
