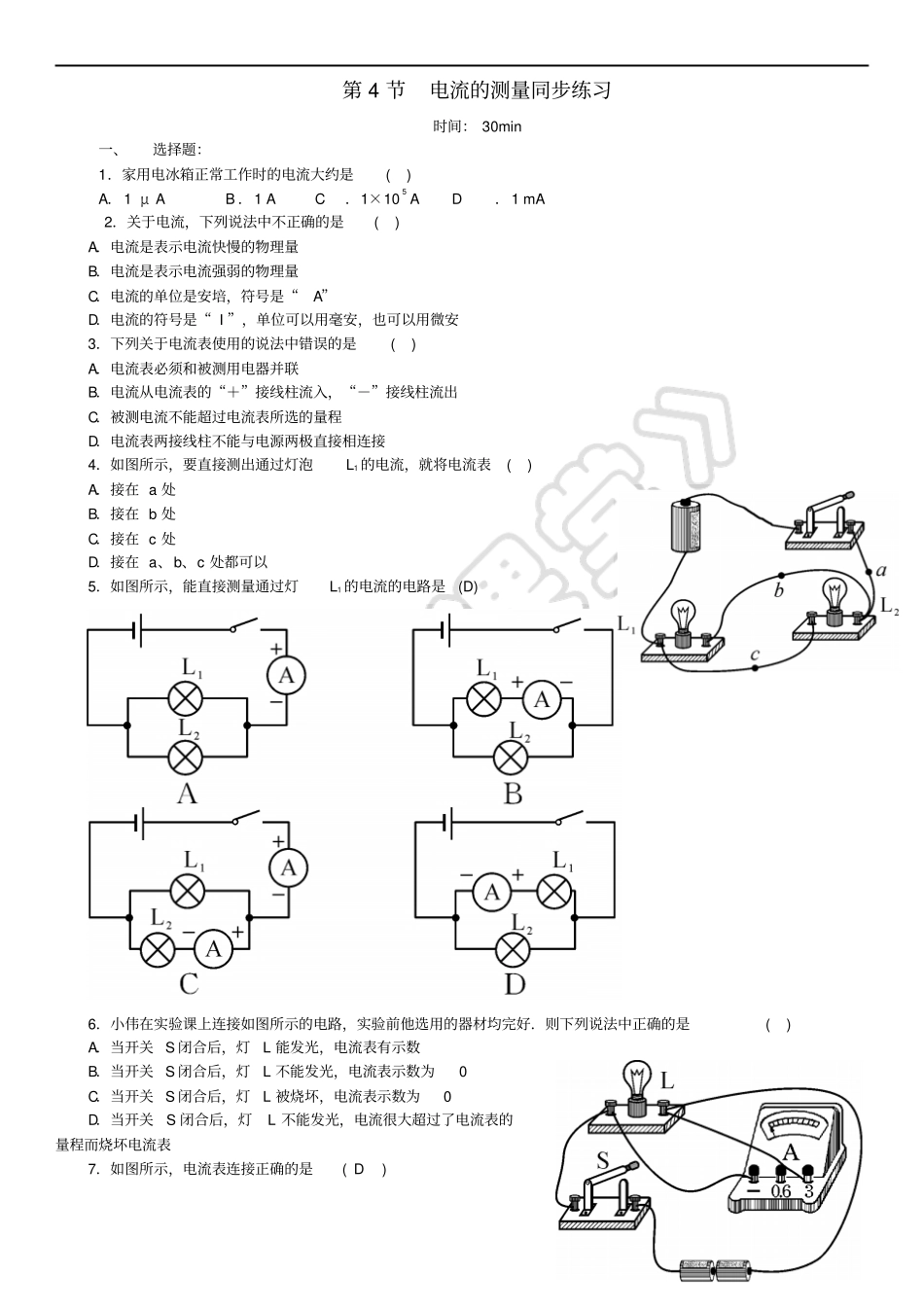

第4节电流的测量同步练习时间：30min一、选择题：1．家用电冰箱正常工作时的电流大约是()A．1μAB．1AC．1×105AD．1mA2．关于电流，下列说法中不正确的是()A．电流是表示电流快慢的物理量B．电流是表示电流强弱的物理量C．电流的单位是安培，符号是“A”D．电流的符号是“I”，单位可以用毫安，也可以用微安3．下列关于电流表使用的说法中错误的是()A．电流表必须和被测用电器并联B．电流从电流表的“＋”接线柱流入，“－”接线柱流出C．被测电流不能超过电流表所选的量程D．电流表两接线柱不能与电源两极直接相连接4．如图所示，要直接测出通过灯泡L1的电流，就将电流表()A．接在a处B．接在b处C．接在c处D．接在a、b、c处都可以5．如图所示，能直接测量通过灯L1的电流的电路是(D)6．小伟在实验课上连接如图所示的电路，实验前他选用的器材均完好．则下列说法中正确的是()A．当开关S闭合后，灯L能发光，电流表有示数B．当开关S闭合后，灯L不能发光，电流表示数为0C．当开关S闭合后，灯L被烧坏，电流表示数为0D．当开关S闭合后，灯L不能发光，电流很大超过了电流表的量程而烧坏电流表7．如图所示，电流表连接正确的是(D)二、填空题：1．计算器中的电流很小，大约100μA，也就是________A；雷电是一种常见的自然现象，发生雷电时的电流高达2×105A，相当于________mA.1×10－42×1082.（2018?南充）一个电压恒定的电源，在其两端只接一只电阻值为12Ω的电阻R1，电流是0.5A．如果在电阻R1两端并联一个电阻值为8Ω的电阻R2，并联电路的总电流为8A，若将R2改为与R1串联在原电路中，电路中电流为0.46875A。3．在“测量小灯泡电阻”的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为10Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示。小军读出电流表A1的示数为0.3A，而电流表A2的示数如图乙所示，则小灯泡L两端的电压为______V，电阻为________Ω。154．利用水果可以制作电池．小丽同学将自制的橘子电池与电流表连接后，闭合开关，电流表的指针偏转情况如图所示，则该橘子电池的________端为负极，此时通过二极管的电流约为________A.A0.225．如图甲所示，用电流表测电流．若将线头M、N都接到3电流表为“0.6”接线柱上，此时电流表的示数如图乙所示．则电流表测的是灯________(填“L1”或“L2”)的电流，电流表的分度值是________A，所测电流大小为________A.L10.020.56．用电流表测电流时，某同学接入电路的是0～0.6A的量程，却在0～3A的量程中读成2.4A，则实际测得的电流应是________A.0.487．如图所示的电路，开关闭合时电流表甲测量的是通过________(填“L1”“L2”或“L1和L2”)的电流，电流表乙测量的是通过________(填“L1”“L2”或“L1和L2”)的电流．L1和L2两只灯泡是________(填“串联”或“并联”)关系．L2L1和L2并联二、实验题：1.（2018?黄冈）在探究并联电路电流规律的实验中。（1）为了防止损坏电流表，在不能事先估计电流大小的情况下，应先进行试触，以正确选择电流表或电流表的量程。（2）小方连接的部分电路如图所示，请你将电路连接完整。（3）小方将以上电路连接完后，闭合开关，调节滑动变阻器，发现灯泡L1和L2发光、电流表A1和A2有示数、电流表A示数为零。则电路故障可能是电流表A短路。（4）排除故障，进行实验，小方记录了如下数据。实验次数L1电流I1/AL2电流I2/A干路电流I/A10.10.10.220.30.30.630.40.40.8分析以上实验数据，小方发现通过两条支路的电流总是相等。为了探究这个发现是否具有普遍性，可以更换不同规格的灯泡，再进行实验。2．如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：4(1)______________________________________________________________________________；(2)______________________________________________________________________________；(3)______________________________________________________________________________.(1)通过表盘上的“A”标志可知，这是一个电流表(2)电流表选择的量程是0～3A(3)电流表使用的分度值为0.1A，电流表的示数为1.5A3．甲、乙、丙三位同学在...
