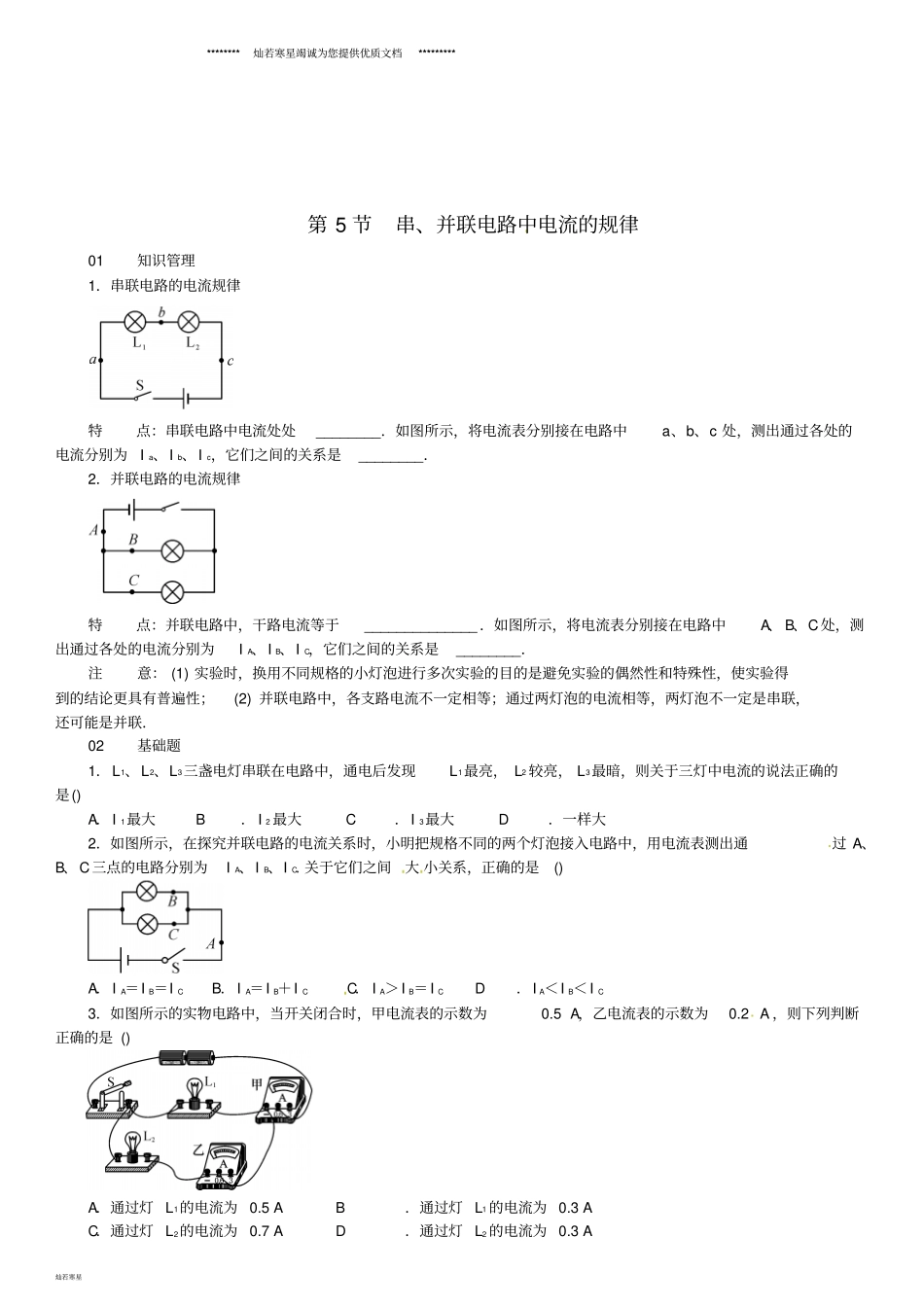

********灿若寒星竭诚为您提供优质文档*********灿若寒星第5节串、并联电路中电流的规律01知识管理1．串联电路的电流规律特点：串联电路中电流处处________．如图所示，将电流表分别接在电路中a、b、c处，测出通过各处的电流分别为Ia、Ib、Ic，它们之间的关系是________．2．并联电路的电流规律特点：并联电路中，干路电流等于______________．如图所示，将电流表分别接在电路中A、B、C处，测出通过各处的电流分别为IA、IB、IC，它们之间的关系是________．注意：(1)实验时，换用不同规格的小灯泡进行多次实验的目的是避免实验的偶然性和特殊性，使实验得到的结论更具有普遍性；(2)并联电路中，各支路电流不一定相等；通过两灯泡的电流相等，两灯泡不一定是串联，还可能是并联．02基础题1．L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是()A．I1最大B．I2最大C．I3最大D．一样大2．如图所示，在探究并联电路的电流关系时，小明把规格不同的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC.关于它们之间大小关系，正确的是()A．IA＝IB＝ICB．IA＝IB＋ICC．IA＞IB＝ICD．IA＜IB＜IC3．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是()A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7AD．通过灯L2的电流为0.3A********灿若寒星竭诚为您提供优质文档*********灿若寒星4．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是()5．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为()A．0.44A2.2AB．0.44A1.76AC．0.76A0.44AD．0.44A2.64A6．如图所示，闭合开关，电流表A1的示数为1.5A，电流表A2的示数为0.5A，则通过灯L1的电流为________A；若用电流表测灯L1的电流，应选用________(填“0～0.6A”或“0～3A”)量程．7．小明按图甲所示的电路进行“探究串联电路电流特点”的实验，当闭合开关试触时发现电流表指针的位置如图乙所示，同时观察到串联的两个规格相同的小灯泡，一个发光，一个不发光．排除故障后，电流表接在B处时，指针的位置如图丙所示，另两处电流的数据记录在如表中．请你解答下列问题：电表的位置ABC电流I/A0.321.6(1)实验中，连接电路时开关必须________，图乙所示的现象产生的原因是_______________________________；(2)造成其中一个小灯泡不发光的原因可能是该灯泡的灯丝发生了________；(3)实验中B处的电流为________A，表格中明显错误的数据是________A；纠正错误后得出的初步结论是：________________________________________________________________________(用文字叙述)．03中档题8．(台州中考)如图所示电路，下列有关说法正确的是()********灿若寒星竭诚为您提供优质文档*********灿若寒星A．断开S，通过L1的电流比L2大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮9．(陕西中考)如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是()A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小10．如图所示，灯L1、L2的规格不同．接通电路后，对通过各导线的电流大小，以下说法正确的是()A．a、c的电流可能相等B．a、c的电流一定不相等C．b、c的电流一定相等D．b、c的电流可能相等11．(鞍山中考)如图所示电路，下列分析正确的是()A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等12．如图所示，电流表A3测________的电流，A2测________的电流之和，A1测________的电流之和，分别用I3、I2、I1表示上述电流，三盏灯中的电流相等，则三者的数量关系为I1________I2________I3(填“>”“＝”或“<”)．第12题图第13题图13．如图所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流的关系I1________(填“大...
