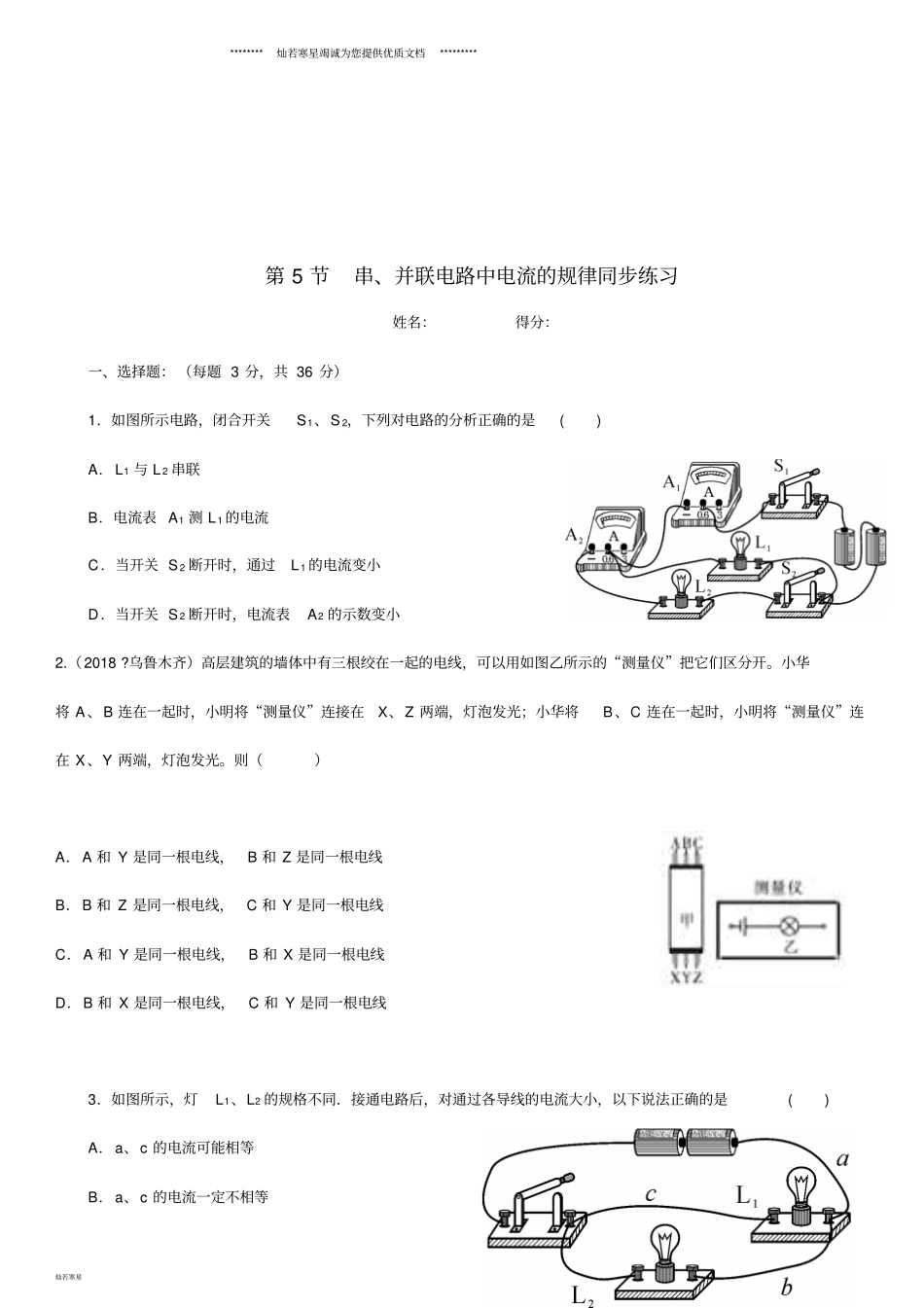

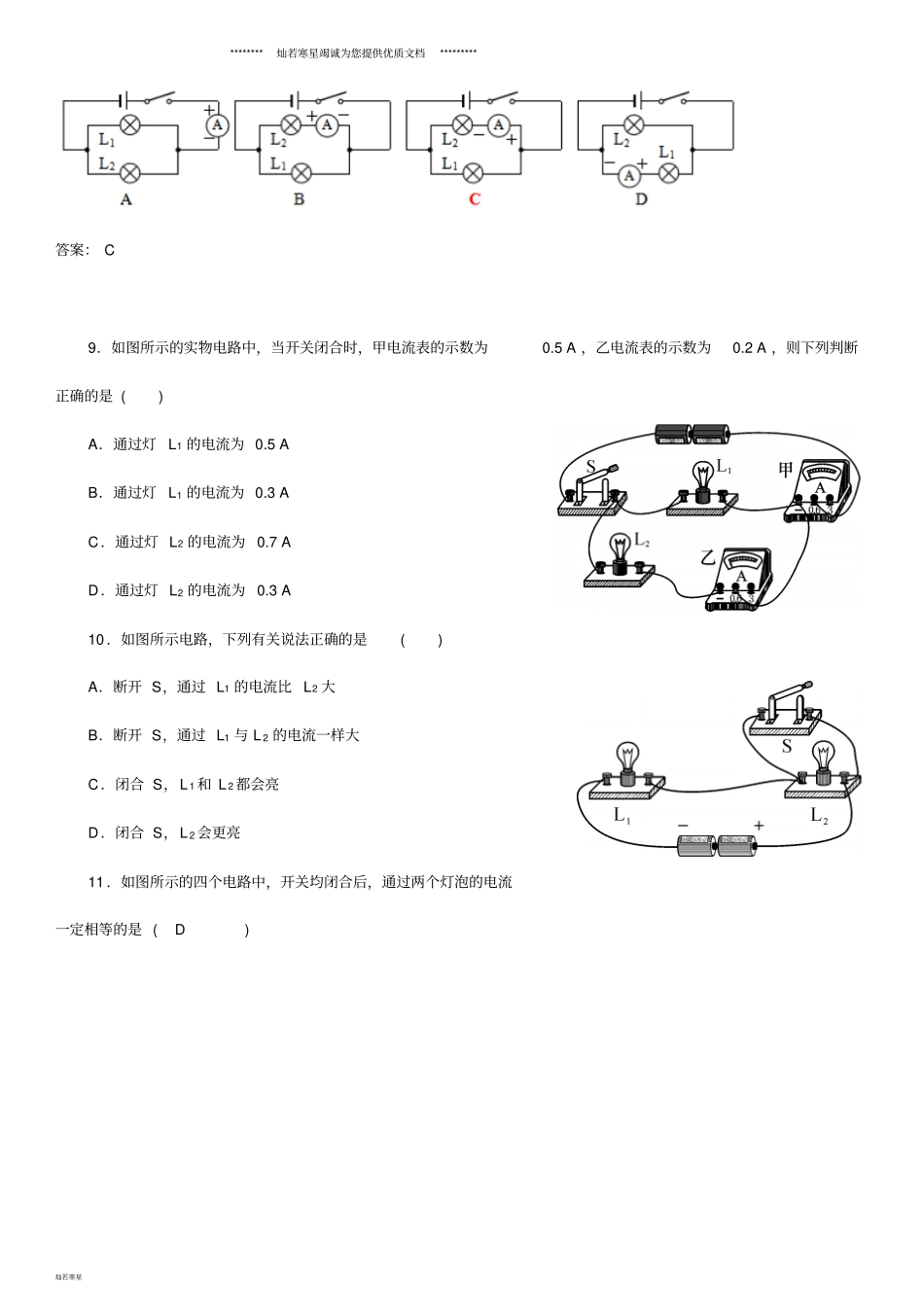

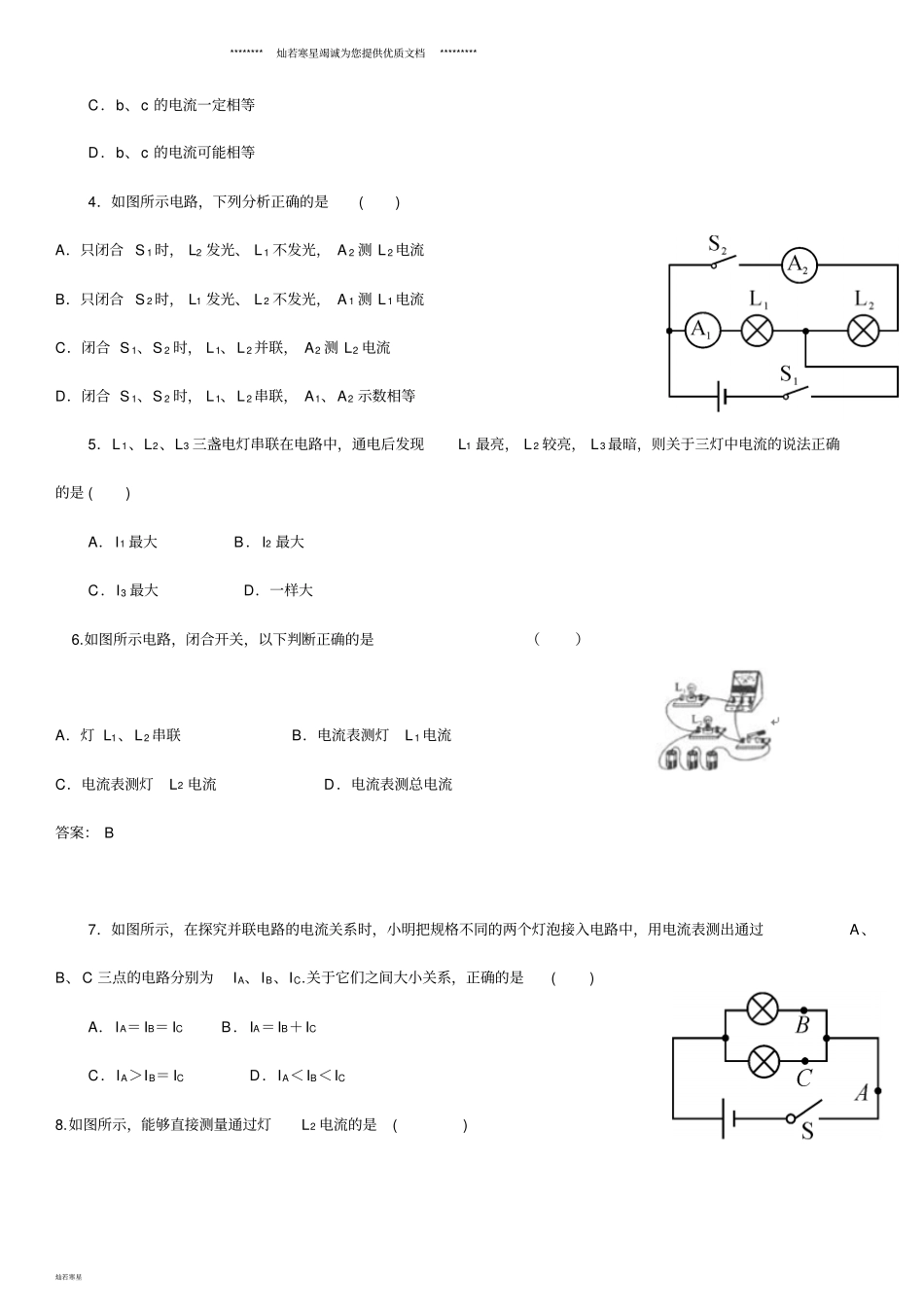

********灿若寒星竭诚为您提供优质文档*********灿若寒星第5节串、并联电路中电流的规律同步练习姓名：得分：一、选择题：（每题3分，共36分）1．如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是()A．L1与L2串联B．电流表A1测L1的电流C．当开关S2断开时，通过L1的电流变小D．当开关S2断开时，电流表A2的示数变小2.（2018?乌鲁木齐）高层建筑的墙体中有三根绞在一起的电线，可以用如图乙所示的“测量仪”把它们区分开。小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光；小华将B、C连在一起时，小明将“测量仪”连在X、Y两端，灯泡发光。则（）A．A和Y是同一根电线，B和Z是同一根电线B．B和Z是同一根电线，C和Y是同一根电线C．A和Y是同一根电线，B和X是同一根电线D．B和X是同一根电线，C和Y是同一根电线3．如图所示，灯L1、L2的规格不同．接通电路后，对通过各导线的电流大小，以下说法正确的是()A．a、c的电流可能相等B．a、c的电流一定不相等********灿若寒星竭诚为您提供优质文档*********灿若寒星C．b、c的电流一定相等D．b、c的电流可能相等4．如图所示电路，下列分析正确的是()A．只闭合S1时，L2发光、L1不发光，A2测L2电流B．只闭合S2时，L1发光、L2不发光，A1测L1电流C．闭合S1、S2时，L1、L2并联，A2测L2电流D．闭合S1、S2时，L1、L2串联，A1、A2示数相等5．L1、L2、L3三盏电灯串联在电路中，通电后发现L1最亮，L2较亮，L3最暗，则关于三灯中电流的说法正确的是()A．I1最大B．I2最大C．I3最大D．一样大6.如图所示电路，闭合开关，以下判断正确的是（）A．灯L1、L2串联B．电流表测灯L1电流C．电流表测灯L2电流D．电流表测总电流答案：B7．如图所示，在探究并联电路的电流关系时，小明把规格不同的两个灯泡接入电路中，用电流表测出通过A、B、C三点的电路分别为IA、IB、IC.关于它们之间大小关系，正确的是()A．IA＝IB＝ICB．IA＝IB＋ICC．IA＞IB＝ICD．IA＜IB＜IC8.如图所示，能够直接测量通过灯L2电流的是()********灿若寒星竭诚为您提供优质文档*********灿若寒星答案：C9．如图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5A，乙电流表的示数为0.2A，则下列判断正确的是()A．通过灯L1的电流为0.5AB．通过灯L1的电流为0.3AC．通过灯L2的电流为0.7AD．通过灯L2的电流为0.3A10．如图所示电路，下列有关说法正确的是()A．断开S，通过L1的电流比L2大B．断开S，通过L1与L2的电流一样大C．闭合S，L1和L2都会亮D．闭合S，L2会更亮11．如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是(D)********灿若寒星竭诚为您提供优质文档*********灿若寒星12．如图甲所示，开关闭合后，两个电流表指针偏转均为乙图所示，则通过L1和L2的电流分别为()A．0.44A2.2AB．0.44A1.76AC．0.76A0.44AD．0.44A2.64A二、填空题：（每空2分，共30分）1.图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A2的示数应是A。【答案】0.3********灿若寒星竭诚为您提供优质文档*********灿若寒星2．如图所示，当开关S闭合后，电流表A1、A2、A3的示数分别为1.2A、1A、0.6A，则通过L1的电流是________A，L2的电流是________A，L3的电流是________A.0.20.40.63．如图所示，电流表A3测________的电流，A2测________的电流之和，A1测________的电流之和，分别用I3、I2、I1表示上述电流，三盏灯中的电流相等，则三者的数量关系为I1________I2________I3(填“>”“＝”或“<”)．L3L2、L3L1、L2、L3>>4．如图所示，闭合开关，电流表A1的示数为1.5A，电流表A2的示数为0.5A，则通过灯L1的电流为________A；若用电流表测灯L1的电流，应选用________(填“0～0.6A”或“0～3A”)量程．10～3A5．如图所示的导线，A处导线的直径大于B处导线的直径，那么通过A处和B处电流的关系I1________(填“大于”“小于”或“等于”)I2.三、实验题（每题11分33分）1．小明按图甲所示的电路进行“探究串联电路电流特点”的实验，当闭合开关试触时发现电流表指针的位置如图乙所示，同时观察到串联的两个规格相同的小灯泡，一个发光，一个不发光．排除...
