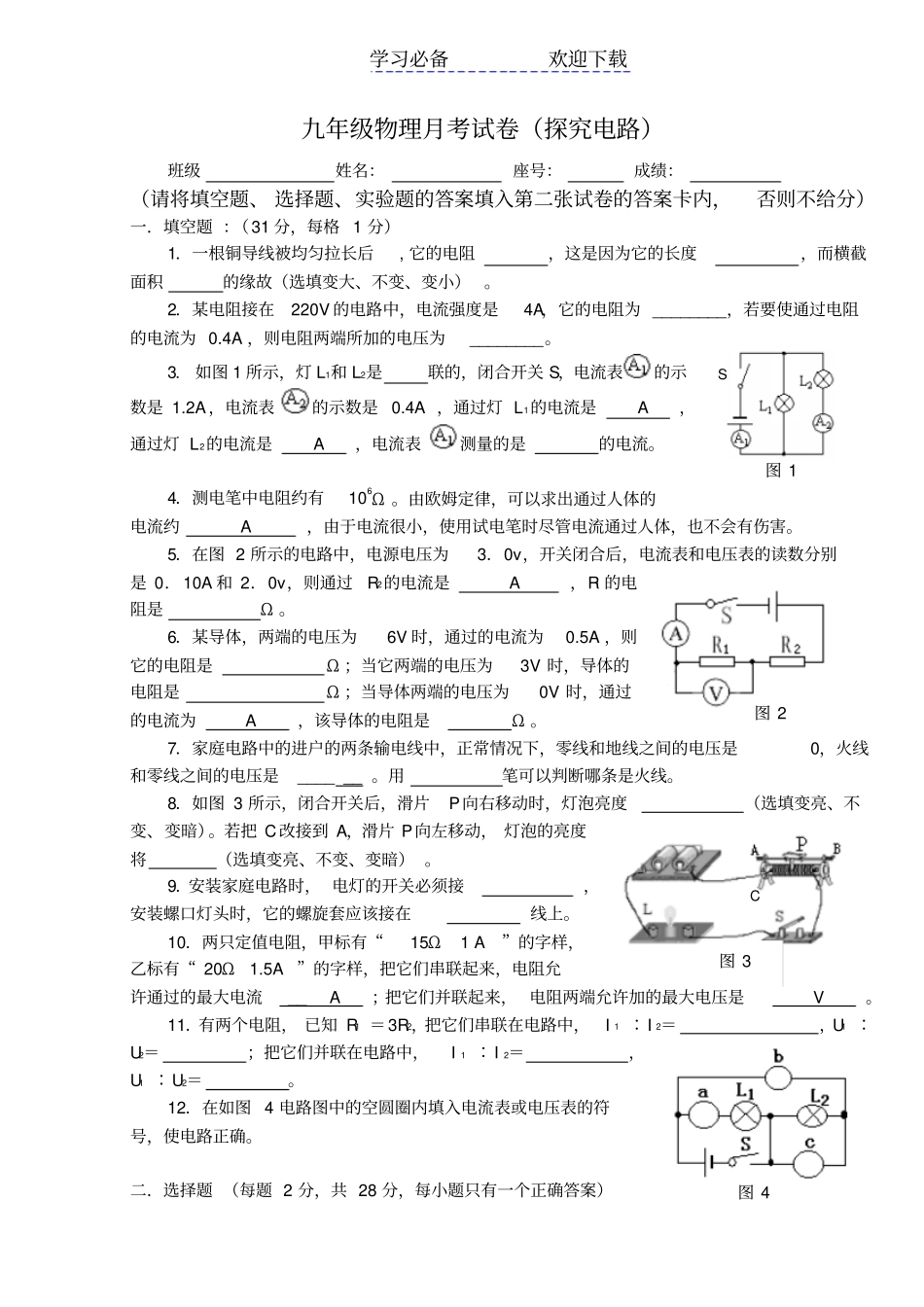

学习必备欢迎下载九年级物理月考试卷（探究电路）班级姓名：座号：成绩：（请将填空题、选择题、实验题的答案填入第二张试卷的答案卡内，否则不给分）一．填空题：（31分，每格1分）1．一根铜导线被均匀拉长后,它的电阻，这是因为它的长度，而横截面积的缘故（选填变大、不变、变小）。2．某电阻接在220V的电路中，电流强度是4A，它的电阻为________，若要使通过电阻的电流为0.4A，则电阻两端所加的电压为________。3.如图1所示，灯L1和L2是联的，闭合开关S，电流表的示数是1.2A，电流表的示数是0.4A，通过灯L1的电流是A，通过灯L2的电流是A，电流表测量的是的电流。4．测电笔中电阻约有106Ω。由欧姆定律，可以求出通过人体的电流约A，由于电流很小，使用试电笔时尽管电流通过人体，也不会有伤害。5．在图2所示的电路中，电源电压为3．0v，开关闭合后，电流表和电压表的读数分别是0．10A和2．0v，则通过R2的电流是A，Rl的电阻是Ω。6．某导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是Ω；当它两端的电压为3V时，导体的电阻是Ω；当导体两端的电压为0V时，通过的电流为A，该导体的电阻是Ω。7．家庭电路中的进户的两条输电线中，正常情况下，零线和地线之间的电压是0，火线和零线之间的电压是______。用笔可以判断哪条是火线。8．如图3所示，闭合开关后，滑片P向右移动时，灯泡亮度（选填变亮、不变、变暗）。若把C改接到A，滑片P向左移动，灯泡的亮度将（选填变亮、不变、变暗）。9．安装家庭电路时，电灯的开关必须接，安装螺口灯头时，它的螺旋套应该接在线上。10．两只定值电阻，甲标有“15Ω1A”的字样，乙标有“20Ω1.5A”的字样，把它们串联起来，电阻允许通过的最大电流__A；把它们并联起来，电阻两端允许加的最大电压是V。11．有两个电阻，已知R1＝3R2，把它们串联在电路中，I1∶I2＝，U1∶U2＝；把它们并联在电路中，I1∶I2＝，U1∶U2＝。12．在如图4电路图中的空圆圈内填入电流表或电压表的符号，使电路正确。二．选择题（每题2分，共28分，每小题只有一个正确答案）图1S图2图4C图3学习必备欢迎下载13．有a，b，c，d四个带电体，a排斥b，b吸引c，c排斥d。已知c带负电，则：（）A.a带负电，d带负电；B.a带负电，b带负电；C.b带负电，d带负电；D.a带正电，b带正电。14．两用只灯泡连接在同一电路中，只用一个开关控制，则下列说法中正确的是：（）A.两灯一定是串联的；B.两灯一定是并联的；C.两灯可能是串联、也可能是并联的；D.以上说法都不对。15．如图5所示，滑动变阻器滑动片P。若要使灯L变暗一点，则()A．P应向右滑动；B.P应向左滑动；C．P从中点向右滑动；D.P滑动到右端。16．如图6所示的电路中，闭合开关S，当滑动变阻器的滑片P向右滑动时()A．灯L1变亮，灯L2变暗；B．灯L2变亮，灯L1亮度不变；C．灯L1和L2均变暗；D．灯L1亮度变化，灯L2亮度不变。17．关于电流跟电压、电阻关系的正确说法是()A．导体中的电流跟导体两端的电压成正比；B．导体中的电流跟导体的电阻成反比；C．在电压一定时，导体中的电流跟这导体的电阻成反比；D．导体的电阻与导体中的电流成反比，跟导体两端的电压成正比。18．一段导体，若在其两端加上8V电压时，导体中的电流为2A；当导体两端的电压增大为12V时，该导体的电阻为（）A.16Ω；B.8Ω；C.12Ω；D.4Ω。19．如图7所示，电源电压和电阻R的电阻保持不变，闭合开关S，将滑动变阻器的滑片P向右移动，则（）A．电流表示数增大，电压表示数减小；B．电流表示数减小，电压表示数增大；C．电流表示数增大，电压表示数增大；D．电流表示数减小，电压表示数减小。20．甲、乙两灯串联在电路中，若甲灯比乙灯更亮，则通过甲、乙两灯的电流大小关系是（）A．I甲>I乙；B、I甲=I乙；C．I甲
