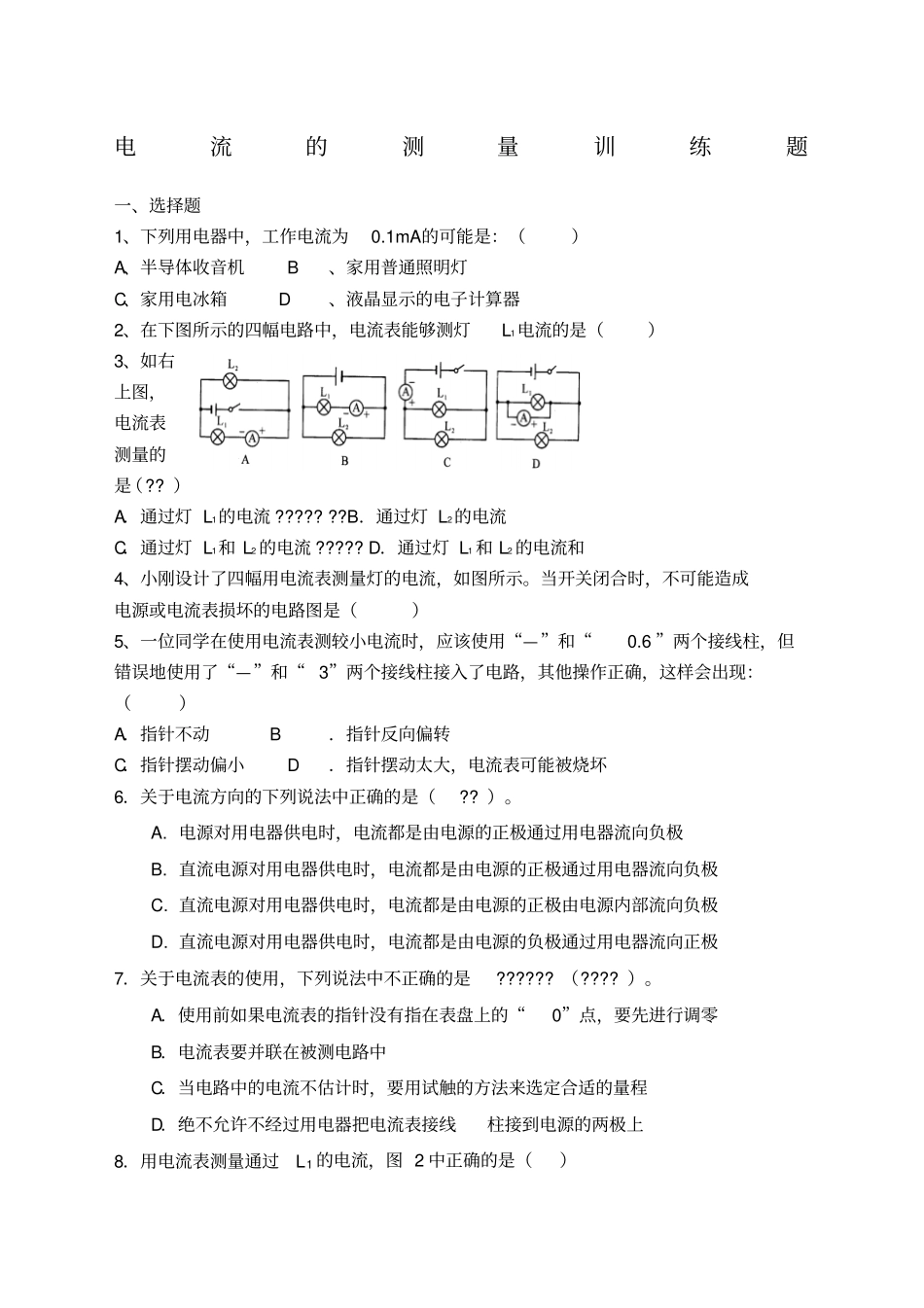

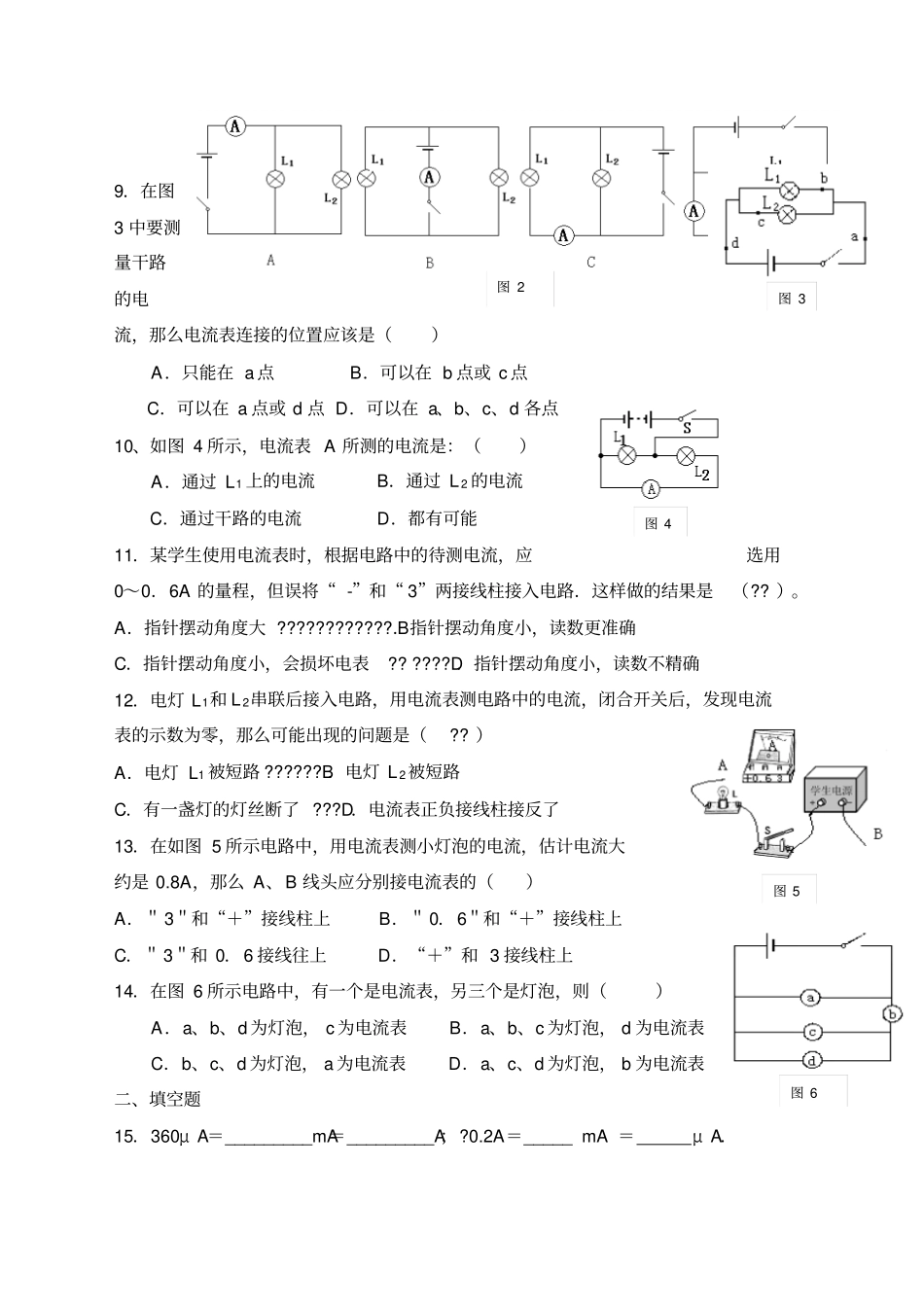

电流的测量训练题一、选择题1、下列用电器中，工作电流为0.1mA的可能是：（）A、半导体收音机B、家用普通照明灯C、家用电冰箱D、液晶显示的电子计算器2、在下图所示的四幅电路中，电流表能够测灯L1电流的是（）3、如右上图，电流表测量的是（??）A．通过灯L1的电流???????B．通过灯L2的电流C．通过灯L1和L2的电流?????D．通过灯L1和L2的电流和4、小刚设计了四幅用电流表测量灯的电流，如图所示。当开关闭合时，不可能造成电源或电流表损坏的电路图是（）5、一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现：（）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏6．关于电流方向的下列说法中正确的是（??）。A.电源对用电器供电时，电流都是由电源的正极通过用电器流向负极B.直流电源对用电器供电时，电流都是由电源的正极通过用电器流向负极C.直流电源对用电器供电时，电流都是由电源的正极由电源内部流向负极D.直流电源对用电器供电时，电流都是由电源的负极通过用电器流向正极7．关于电流表的使用，下列说法中不正确的是??????（????）。A．使用前如果电流表的指针没有指在表盘上的“0”点，要先进行调零B．电流表要并联在被测电路中C．当电路中的电流不估计时，要用试触的方法来选定合适的量程D．绝不允许不经过用电器把电流表接线柱接到电源的两极上8．用电流表测量通过L1的电流，图2中正确的是（）9．在图3中要测量干路的电流，那么电流表连接的位置应该是（）A．只能在a点B．可以在b点或c点C．可以在a点或d点D．可以在a、b、c、d各点10、如图4所示，电流表A所测的电流是：（）A．通过L1上的电流B．通过L2的电流C．通过干路的电流D．都有可能11．某学生使用电流表时，根据电路中的待测电流，应选用0～0．6A的量程，但误将“-”和“3”两接线柱接入电路．这样做的结果是（??）。A．指针摆动角度大????????????B．指针摆动角度小，读数更准确C．指针摆动角度小，会损坏电表??????D．指针摆动角度小，读数不精确12．电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（??）A．电灯L1被短路??????B．电灯L2被短路C．有一盏灯的灯丝断了???D．电流表正负接线柱接反了13．在如图5所示电路中，用电流表测小灯泡的电流，估计电流大约是0.8A，那么A、B线头应分别接电流表的（）A．＂3＂和“＋”接线柱上B．＂0．6＂和“＋”接线柱上C．＂3＂和0．6接线往上D．“＋”和3接线柱上14．在图6所示电路中，有一个是电流表，另三个是灯泡，则（）A．a、b、d为灯泡，c为电流表B．a、b、c为灯泡，d为电流表C．b、c、d为灯泡，a为电流表D．a、c、d为灯泡，b为电流表二、填空题15．360μA＝_________mA＝_________A；?0.2A＝_____mA＝μA．图2图4图3图5图616．在用电流表测电路中的电流之前，估计所测的电路中的电流约为0．4Ａ～0．5A，所用的电流表有“–、0．6A、3A”三个接线柱，测量时应把????和????两接线柱接入电路，这样测得的结果较为准确．17．如图所示，该表是表，由图可知，它有两个量程是和，当选第1个量程时，指针所指的电流为A，选第2个量程时，指针所指的电流为A.18．电子手表中的电流约为1.5～2??，电子计算器工作时的电流约为0.15?,日光灯发光时的电流约为0.15???。断开的电路中的特点是电路中????电流（填“有”或“没有”）。三、实验题20．如图7所示，要使两灯并联，开关接在干路上，用电流表测L2中的电流（使用“-”和“0.6”接线柱），用笔画线作导线连接各元件，并画出电路图。21．某同学在用电流表测量电流时，发现表针向反方向偏转，这是因为__________；另一同学发现表针偏转角度很大，越过了有刻度的部分，指在没有刻度的地方，这是因为___________；还有一个同学发现指针偏转角度很小，他应该___________________。22．在“用电流表测电流”的实验中（１）连接电路中的开关应处于______状态。（２）在实验中发现指针反偏，这是因为________________________（３）如图8所...
