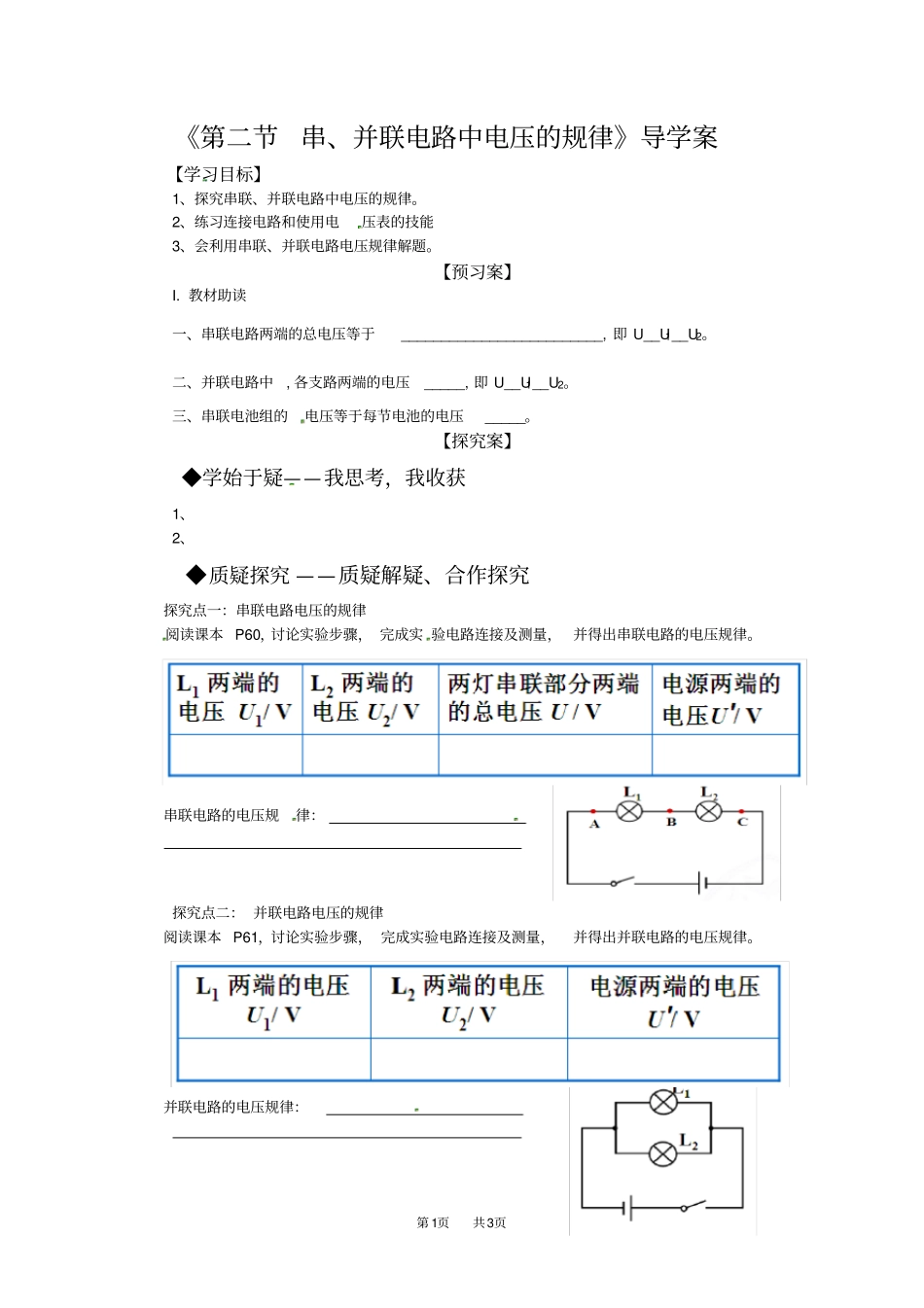

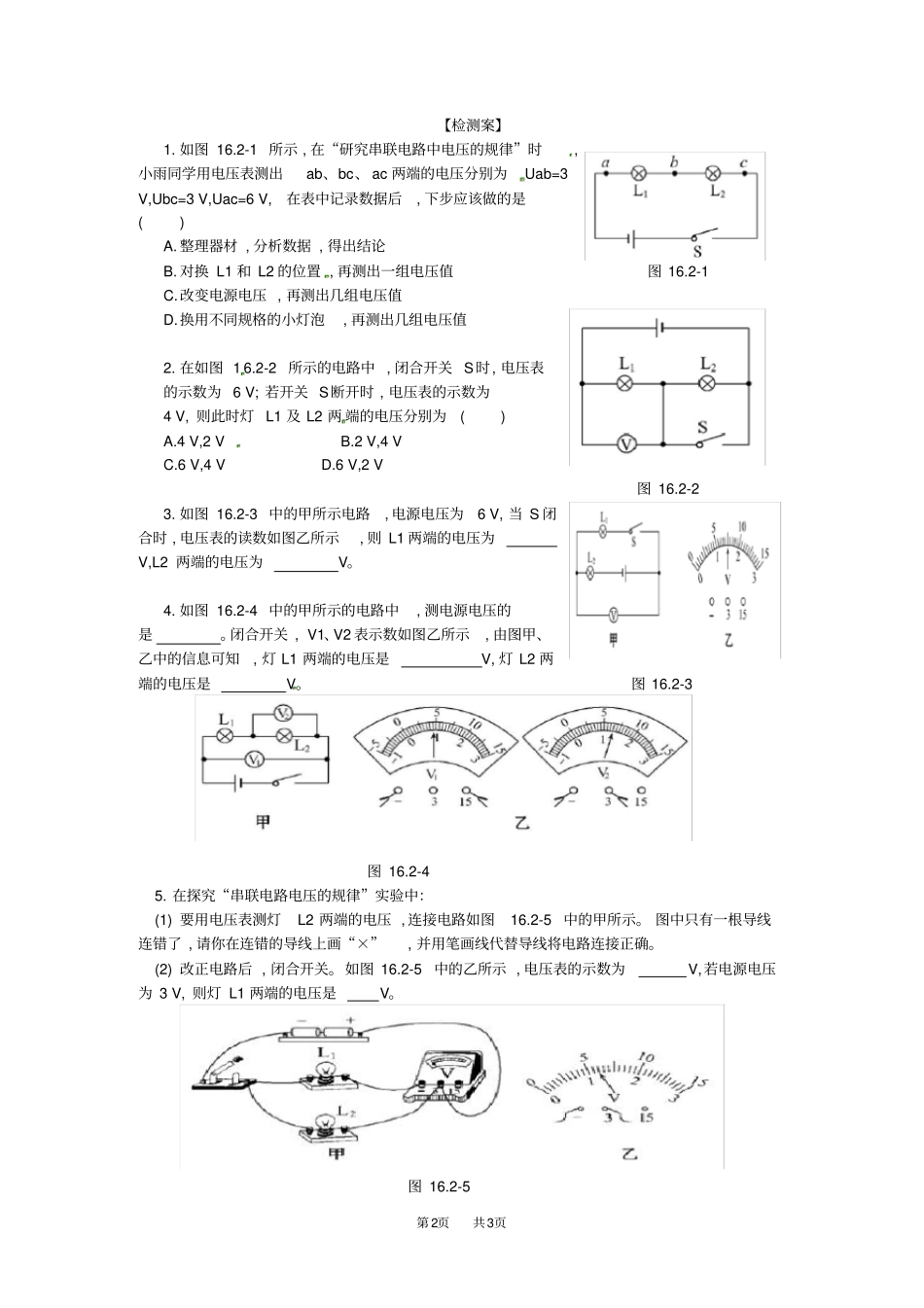

第1页共3页《第二节串、并联电路中电压的规律》导学案【学习目标】1、探究串联、并联电路中电压的规律。2、练习连接电路和使用电压表的技能3、会利用串联、并联电路电压规律解题。【预习案】I.教材助读一、串联电路两端的总电压等于_________________________,即U__U1__U2。二、并联电路中,各支路两端的电压_____,即U__U1__U2。三、串联电池组的电压等于每节电池的电压_____。【探究案】◆学始于疑——我思考，我收获1、2、◆质疑探究——质疑解疑、合作探究探究点一：串联电路电压的规律阅读课本P60，讨论实验步骤，完成实验电路连接及测量，并得出串联电路的电压规律。串联电路的电压规律：探究点二：并联电路电压的规律阅读课本P61，讨论实验步骤，完成实验电路连接及测量，并得出并联电路的电压规律。并联电路的电压规律：第2页共3页【检测案】1.如图16.2-1所示,在“研究串联电路中电压的规律”时,小雨同学用电压表测出ab、bc、ac两端的电压分别为Uab=3V,Ubc=3V,Uac=6V,在表中记录数据后,下步应该做的是()A.整理器材,分析数据,得出结论B.对换L1和L2的位置,再测出一组电压值图16.2-1C.改变电源电压,再测出几组电压值D.换用不同规格的小灯泡,再测出几组电压值2.在如图16.2-2所示的电路中,闭合开关S时,电压表的示数为6V;若开关S断开时,电压表的示数为4V,则此时灯L1及L2两端的电压分别为()A.4V,2VB.2V,4VC.6V,4VD.6V,2V图16.2-23.如图16.2-3中的甲所示电路,电源电压为6V,当S闭合时,电压表的读数如图乙所示,则L1两端的电压为V,L2两端的电压为V。4.如图16.2-4中的甲所示的电路中,测电源电压的是。闭合开关,V1、V2表示数如图乙所示,由图甲、乙中的信息可知,灯L1两端的电压是V,灯L2两端的电压是V。图16.2-3图16.2-45.在探究“串联电路电压的规律”实验中：(1)要用电压表测灯L2两端的电压,连接电路如图16.2-5中的甲所示。图中只有一根导线连错了,请你在连错的导线上画“×”,并用笔画线代替导线将电路连接正确。(2)改正电路后,闭合开关。如图16.2-5中的乙所示,电压表的示数为V,若电源电压为3V,则灯L1两端的电压是V。图16.2-5第3页共3页
