九年级物理：串、并联电路中电压的规律练习含历年中考题VIP免费

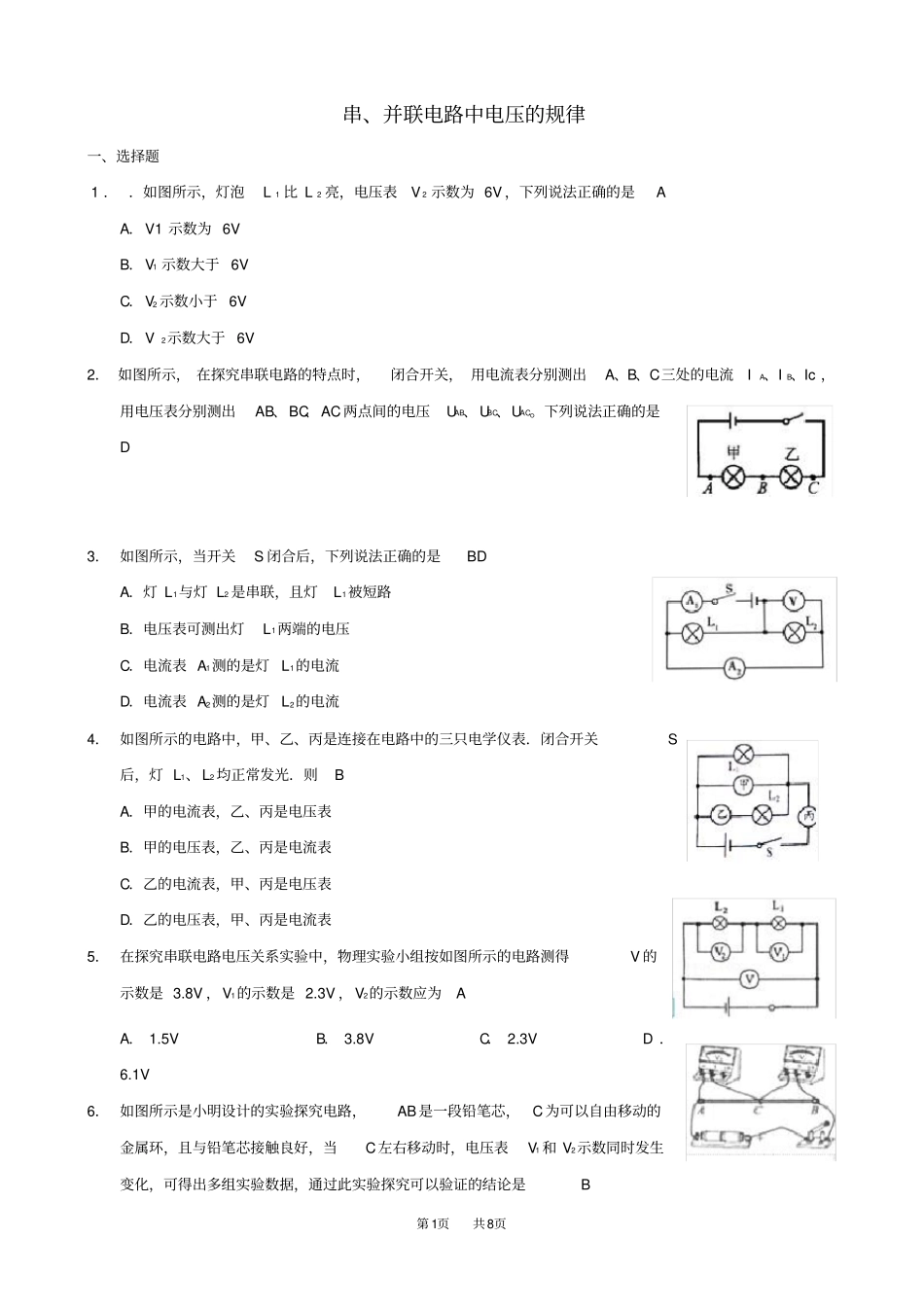

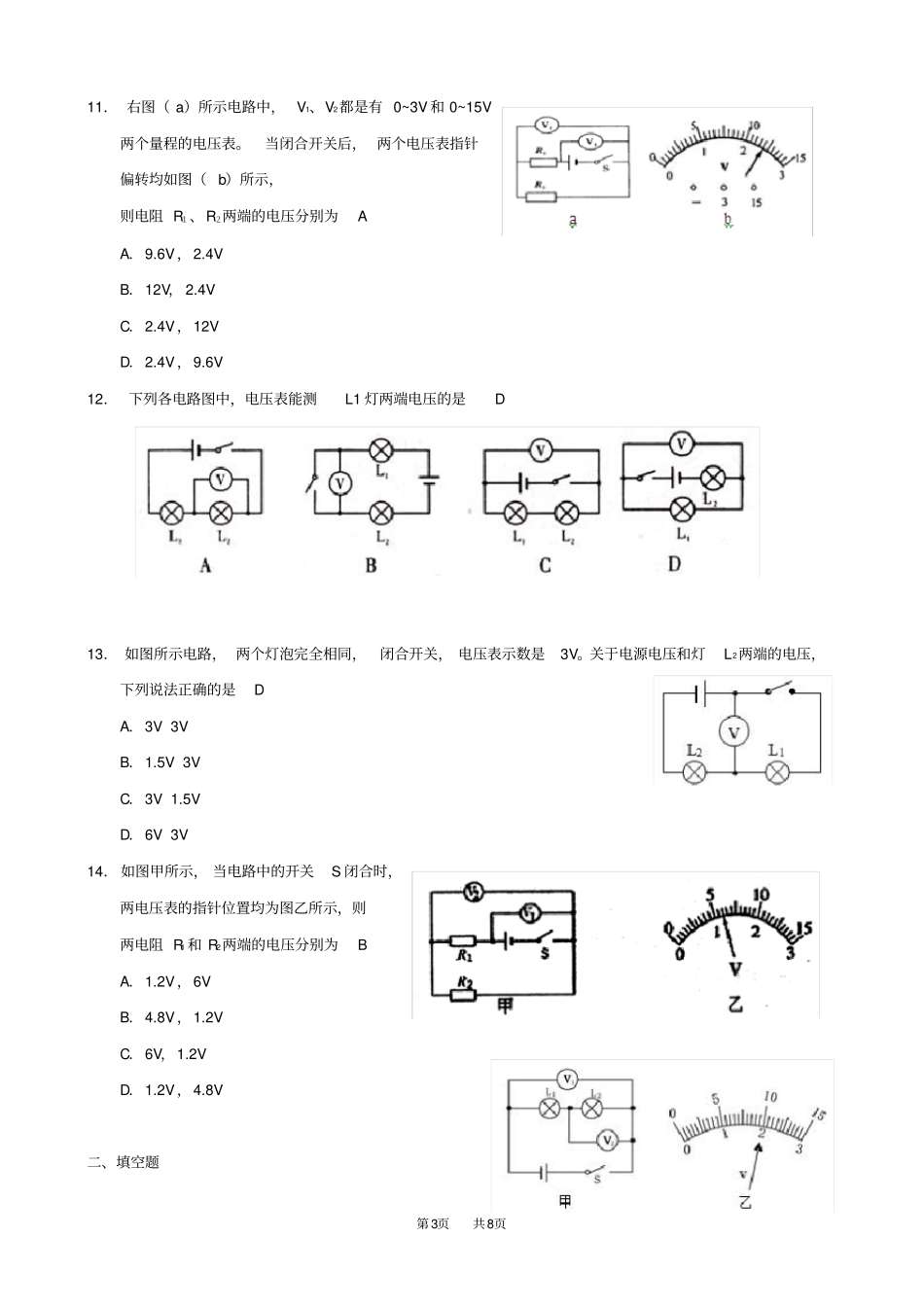

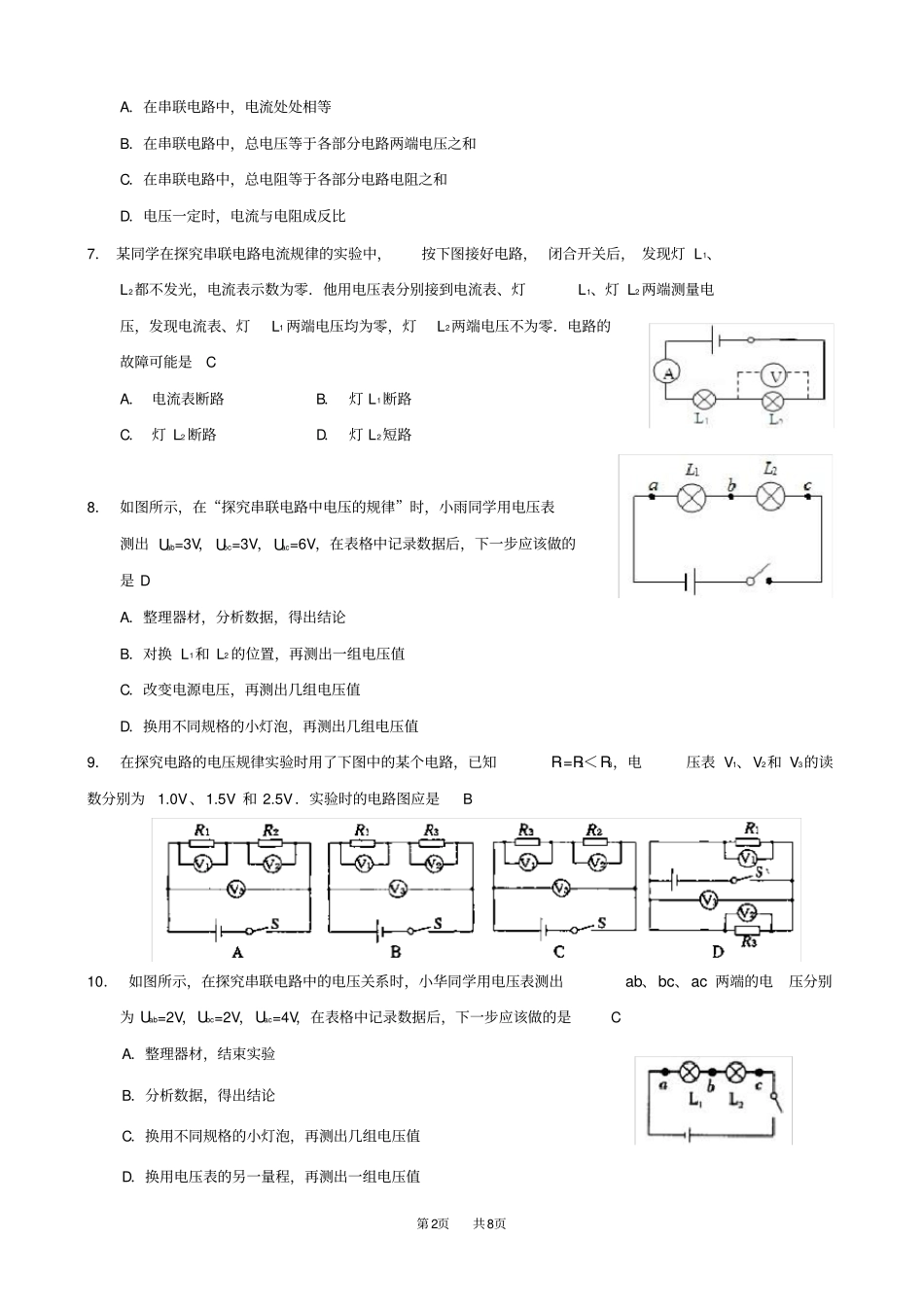

第1页共8页串、并联电路中电压的规律一、选择题1．．如图所示，灯泡L1比L2亮，电压表V2示数为6V，下列说法正确的是AA．V1示数为6VB．V1示数大于6VC．V2示数小于6VD．V2示数大于6V2．如图所示，在探究串联电路的特点时，闭合开关，用电流表分别测出A、B、C三处的电流IA、IB、Ic，用电压表分别测出AB、BC、AC两点间的电压UAB、UBC、UAC。下列说法正确的是D3．如图所示，当开关S闭合后，下列说法正确的是BDA．灯L1与灯L2是串联，且灯L1被短路B．电压表可测出灯L1两端的电压C．电流表A1测的是灯L1的电流D．电流表A2测的是灯L2的电流4．如图所示的电路中，甲、乙、丙是连接在电路中的三只电学仪表．闭合开关S后，灯L1、L2均正常发光．则BA．甲的电流表，乙、丙是电压表B．甲的电压表，乙、丙是电流表C．乙的电流表，甲、丙是电压表D．乙的电压表，甲、丙是电流表5．在探究串联电路电压关系实验中，物理实验小组按如图所示的电路测得V的示数是3.8V，V1的示数是2.3V，V2的示数应为AA．1.5VB．3.8VC．2.3VD．6.1V6．如图所示是小明设计的实验探究电路，AB是一段铅笔芯，C为可以自由移动的金属环，且与铅笔芯接触良好，当C左右移动时，电压表V1和V2示数同时发生变化，可得出多组实验数据，通过此实验探究可以验证的结论是B第2页共8页A．在串联电路中，电流处处相等B．在串联电路中，总电压等于各部分电路两端电压之和C．在串联电路中，总电阻等于各部分电路电阻之和D．电压一定时，电流与电阻成反比7．某同学在探究串联电路电流规律的实验中，按下图接好电路，闭合开关后，发现灯L1、L2都不发光，电流表示数为零．他用电压表分别接到电流表、灯L1、灯L2两端测量电压，发现电流表、灯L1两端电压均为零，灯L2两端电压不为零．电路的故障可能是CA．电流表断路B．灯L1断路C．灯L2断路D．灯L2短路8．如图所示，在“探究串联电路中电压的规律”时，小雨同学用电压表测出Uab=3V，Ubc=3V，Uac=6V，在表格中记录数据后，下一步应该做的是DA．整理器材，分析数据，得出结论B．对换L1和L2的位置，再测出一组电压值C．改变电源电压，再测出几组电压值D．换用不同规格的小灯泡，再测出几组电压值9．在探究电路的电压规律实验时用了下图中的某个电路，已知R1=R2＜R3，电压表V1、V2和V3的读数分别为1.0V、1.5V和2.5V．实验时的电路图应是B10．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是CA．整理器材，结束实验B．分析数据，得出结论C．换用不同规格的小灯泡，再测出几组电压值D．换用电压表的另一量程，再测出一组电压值第3页共8页11．右图（a）所示电路中，V1、V2都是有0~3V和0~15V两个量程的电压表。当闭合开关后，两个电压表指针偏转均如图（b）所示，则电阻R１、R２两端的电压分别为AA．9.6V，2.4VB．12V，2.4VC．2.4V，12VD．2.4V，9.6V12．下列各电路图中，电压表能测L1灯两端电压的是D13．如图所示电路，两个灯泡完全相同，闭合开关，电压表示数是3V。关于电源电压和灯L2两端的电压，下列说法正确的是DA．3V3VB．1.5V3VC．3V1.5VD．6V3V14．如图甲所示，当电路中的开关S闭合时，两电压表的指针位置均为图乙所示，则两电阻R1和R2两端的电压分别为BA．1.2V，6VB．4.8V，1.2VC．6V，1.2VD．1.2V，4.8V二、填空题第4页共8页1小明按图14甲所示的电路进行实验，当闭合开关用电器正常工作时，电压表V1和V2的指针位置完全一样，如图14乙所示，则L2两端的电压为V，L1两端的电压为V。282．如图甲所示电路，电源电压为6V，当S闭合时，电压表的读数如图乙所示，则L1两端的电压为______V，L2两端的电压为______V。4.51.53．如图所示，是小宝同学做探究实验时的电路图，电路中的两只相同的电压表选用了不同的量程，测量时，两只电压表的指针恰好指在同一位置处，电压表V1和V2的示数之比是，选择0~15V量程的电压表是。1:5V24．在如下左图所示的电路中，当闭合开关后，两个电压表的指针偏转均为图中所示，则电阻R1和R2两端的电压分别为V和V。7.21.85．在图7所示电路中，当闭合开关后，两个电压表指针偏...
