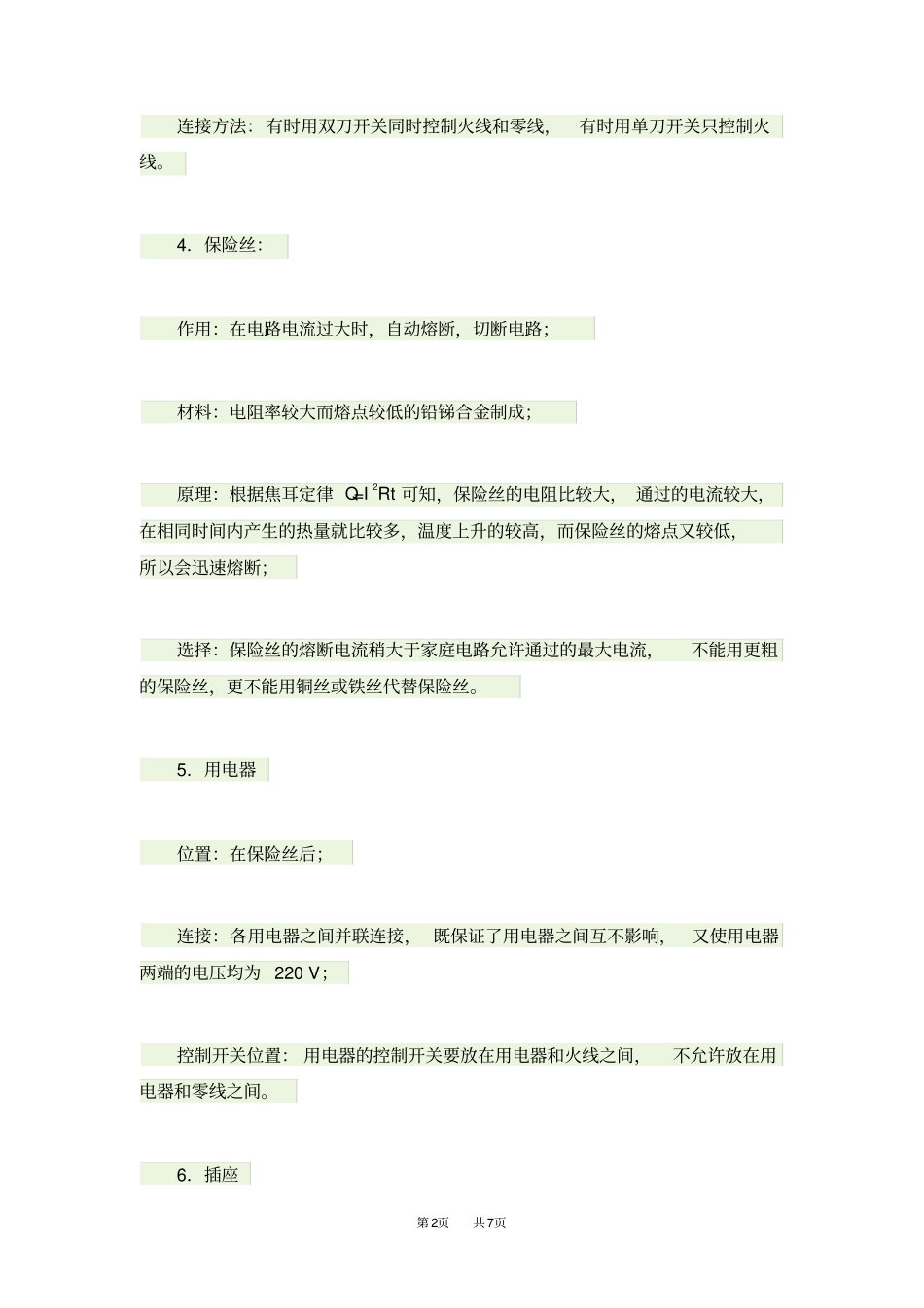

第1页共7页家庭电路知识总结一、基础知识梳理（一）家庭电路的组成1．供电线路家庭电路的低压供电线路有两根线，一根叫火线，一根叫零线，它们之间有220V的电压。2．电能表位置：供电线路在接其它元件之前，首先接电能表，也可以说电能表要接在干路上；作用：测量用户在一定时间内消耗的电能；铭牌数据含义：220V是指电能表的额定电压，10A是指电能表允许通过的最大电流，1500r/kWh是指每消耗1kWh的电能，电能表的表盘转1500转；读数方法：记下起始时间的值，再记下结束时间的值，两次的差就是这段时间消耗的电能，注意最末一位数字为小数部分，单位为千瓦时，也叫度。3．总开关位置：在电能表后，保险丝之前；第2页共7页连接方法：有时用双刀开关同时控制火线和零线，有时用单刀开关只控制火线。4．保险丝：作用：在电路电流过大时，自动熔断，切断电路；材料：电阻率较大而熔点较低的铅锑合金制成；原理：根据焦耳定律Q=I2Rt可知，保险丝的电阻比较大，通过的电流较大，在相同时间内产生的热量就比较多，温度上升的较高，而保险丝的熔点又较低，所以会迅速熔断；选择：保险丝的熔断电流稍大于家庭电路允许通过的最大电流，不能用更粗的保险丝，更不能用铜丝或铁丝代替保险丝。5．用电器位置：在保险丝后；连接：各用电器之间并联连接，既保证了用电器之间互不影响，又使用电器两端的电压均为220V；控制开关位置：用电器的控制开关要放在用电器和火线之间，不允许放在用电器和零线之间。6．插座第3页共7页作用：在家庭电路中插座是为了给可移动电器供电；种类：分为固定插座和可移动插座，又分为两孔插座和三孔插座；三孔插座的作用：三孔插座的两个孔分别接火线和零线，另一孔是接地的，这样在把三脚插头插入时，把用电器的金属外壳和大地连接起来。（二）测电笔1．作用：辨别火线和零线，或检查物体是否带电。2．构造：笔尖金属体、阻值很大的电阻、氖管、弹簧、笔尾金属体。3．使用方法：用手接触笔尾金属体，笔尖金属体接触待测物体，如果氖管发光，说明接触的是火线，或与火线接通；如果氖管不发光，说明接触的是零线，或与火线没有接通。（三）家庭电路中电流过大的原因1．发生短路是电路中电流过大的原因之一（1）短路：就是电流没有经过用电器而直接构成通路。（2）原因：发生短路时，电路中的电阻很小，相当于导线的电阻，电路中的电流会很大。第4页共7页（3）实际情况：在安装时致使火线和零线直接接通，或用电器内部火线和零线直接接通；电线或用电器的绝缘皮由于老化而破损，致使火线和零线直接接通。2．用电器的总功率过大是造成电流过大的另一原因（1）原因：电源电压一定，用电器的总功率过时，根据公式I=P/U可知，电路中的电流会过大。（2）实际情况：多个用户集中同时使用多个大功率的用电器；一个插座上使用多个大功率的用电器。（四）安全用电（1）安全电压：不高于36V的电压。（2）不要接触火线或与火线连通的导体，特别注意原来绝缘的物体导了电。（3）不要靠近高压带电体，因为高压触电有两种类型：高压电弧触电和跨步电压触电，不接触也可以触电。（4）触电处理：有人发生触电事故，绝不用手拉触电人，应赶快切断电源，或用干燥绝缘体把线挑开；高压触电，宜赶快通知专业人士。（5）急救：触电人如果昏迷，应做人工呼吸，并送医院；如发生火灾，应先断电，再灭火。第5页共7页二、重、难点知识辨析（一）用电能表测用电器的电功率电能表是测量电功的仪表，也可以利用它的参数来测量用电器的电功率。在电能表的表盘上标明每千瓦时的转数，根据在一段时间内的转数，就可以求出用电器在这一时间段内做的电功，从而求出电功率。具体做法：单独让待测用电器工作，从某一时刻开始计时，并数表盘转的转数，到某一时刻结束。这种方法测量不精确，在测量大功率的用电器的大体功率时可用。（二）为什么金属外壳的用电器要接地？有金属外壳的用电器一般带三脚插头，对应插入三孔插座时，把用电器的金属外壳和大地连接起来，这是为什么呢？原来有金属外壳的用电器在内部由于火线绝缘皮的破损或失去绝缘性能，致使外壳与火线接通而带电，人触摸外壳就会触电。当把外壳与...
