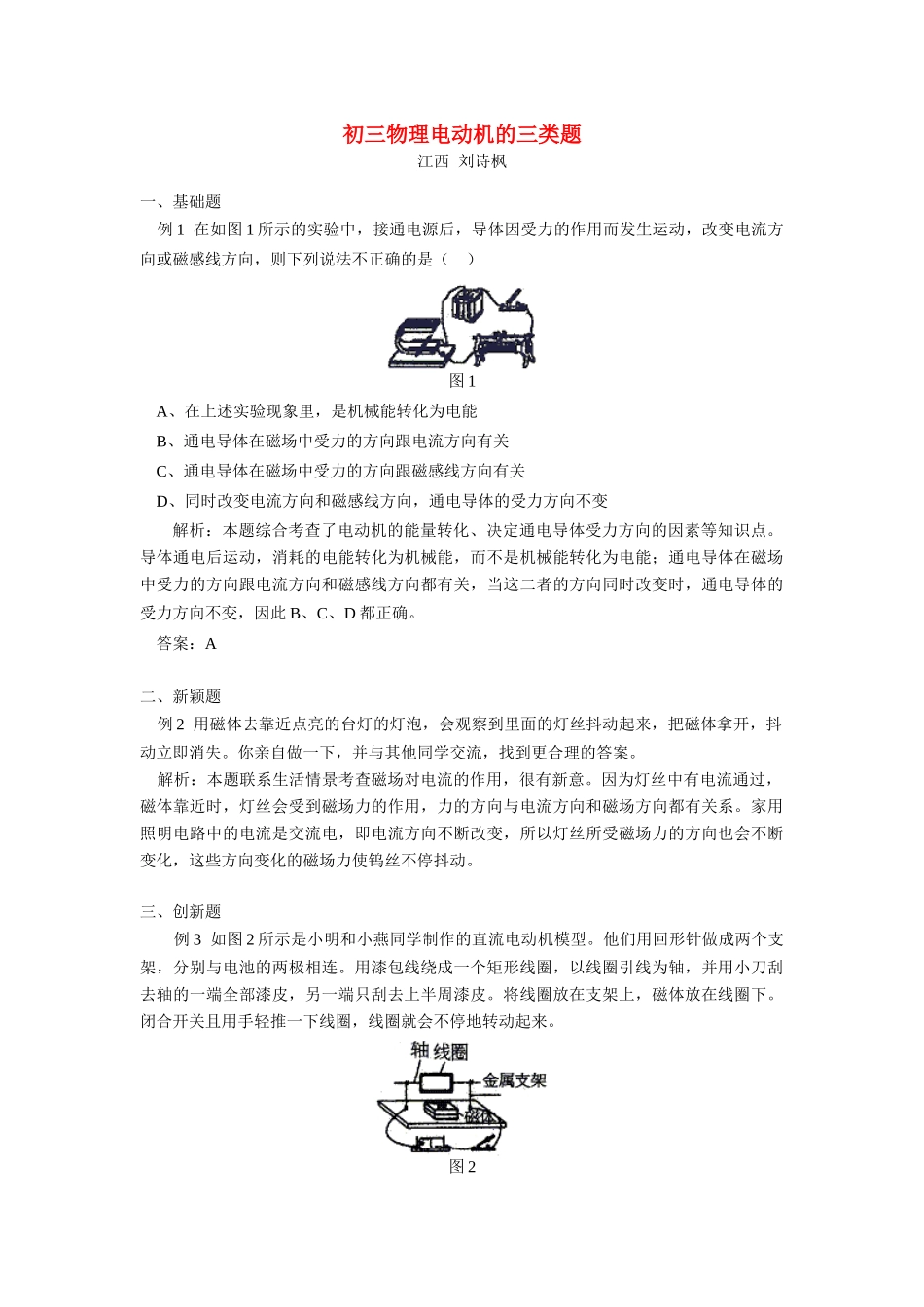

初三物理电动机的三类题江西刘诗枫一、基础题例1在如图1所示的实验中，接通电源后，导体因受力的作用而发生运动，改变电流方向或磁感线方向，则下列说法不正确的是（）图1A、在上述实验现象里，是机械能转化为电能B、通电导体在磁场中受力的方向跟电流方向有关C、通电导体在磁场中受力的方向跟磁感线方向有关D、同时改变电流方向和磁感线方向，通电导体的受力方向不变解析：本题综合考查了电动机的能量转化、决定通电导体受力方向的因素等知识点。导体通电后运动，消耗的电能转化为机械能，而不是机械能转化为电能；通电导体在磁场中受力的方向跟电流方向和磁感线方向都有关，当这二者的方向同时改变时，通电导体的受力方向不变，因此B、C、D都正确。答案：A二、新颖题例2用磁体去靠近点亮的台灯的灯泡，会观察到里面的灯丝抖动起来，把磁体拿开，抖动立即消失。你亲自做一下，并与其他同学交流，找到更合理的答案。解析：本题联系生活情景考查磁场对电流的作用，很有新意。因为灯丝中有电流通过，磁体靠近时，灯丝会受到磁场力的作用，力的方向与电流方向和磁场方向都有关系。家用照明电路中的电流是交流电，即电流方向不断改变，所以灯丝所受磁场力的方向也会不断变化，这些方向变化的磁场力使钨丝不停抖动。三、创新题例3如图2所示是小明和小燕同学制作的直流电动机模型。他们用回形针做成两个支架，分别与电池的两极相连。用漆包线绕成一个矩形线圈，以线圈引线为轴，并用小刀刮去轴的一端全部漆皮，另一端只刮去上半周漆皮。将线圈放在支架上，磁体放在线圈下。闭合开关且用手轻推一下线圈，线圈就会不停地转动起来。图2（1）该直流电动机模型的工作原理是：___________________。（2）通过改变________方向，可以改变线圈的转动方向。（3）若通电后，小明发现电动机不转，下面是他想到的可能原因，请你帮他看一看，哪些是可能的？①接线柱接触不良；②电池装反了；③线圈与支架之间的摩擦力太大了；④磁铁的极性接反了；⑤磁铁的磁性不够强；⑥电池应该换成新的电池。（4）经过处理，通电后，小明发现电动机只是转了不到一圈就停下来，请你帮他找出原因，如果要使它连续转动下去，可以怎样改进？解析：本题综合考查了电动机的原理、改变转动方向的方法以及电动机故障的分析与排除，很有创意，能力要求较高。（1）该直流电动机模型的工作原理是通电线圈在磁场中受力转动；（2）通电线圈在磁场中受力的方向跟电流方向和磁感线方向都有关，要改变线圈的转动方向，可以改变电流方向或改变磁感线方向，但不能同时改变两者的方向，否则线圈的转动方向不变；（3）电动机不转的可能原因有多，电流不足、磁体磁性太弱、转子受到的阻力太大、电路的接触不良等都会使电动机不能转动，故可能的原因是①③⑤⑥；（4）电动机停下来不转的原因不是上述的原因引起的，也不是线圈没有受到力的作用，而是因为矩形线圈的两条长边受到的力大小相等、方向相反，使线圈不能持续转动下去，这个位置叫平衡位置。线圈在这个位置应该停止对线圈供电，让它借助自身的惯性转过平衡位置。所以在平衡位置时线圈的一端与支架接触的漆皮不能刮掉，而与支架接触的其他位置的漆皮应该刮掉。答案：略
