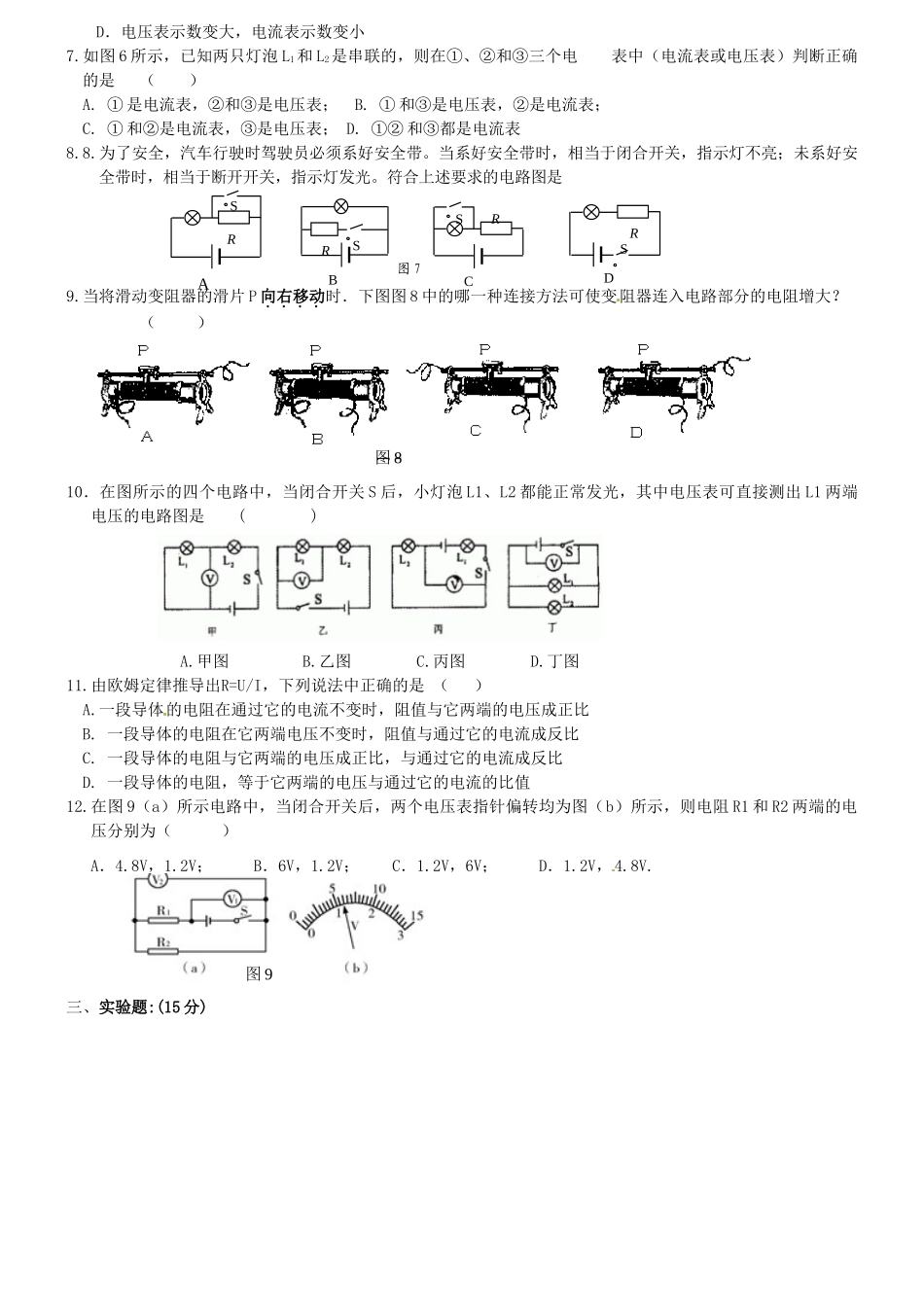

河北省高阳县宏润中学九年级物理上学期（11月）期中试题新人教版一.填空题（17分，每空1分）1、我国的家庭电路的电压是V，对人体安全的电压是V。2、如图1所示电路，导线a的一端固定连接在铅笔芯上，当导线b的一端在铅笔芯上左右移动时，灯泡亮暗会发生变化这个实验说明导体的电阻与_________有关，受此启发，人们制造了一种可以改变电阻的元件，叫做________________.3、汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，这两个转向灯在电路中的连接方式为；司机所拨动的这根横杆就相当于电路中的。4、小明同学连接的电路如图2所示，当她闭合开关后发现电流表A1的示数为0．5A，电压表的示数是3V，电流表A2的示数为0．1A，则灯泡L2两端的电压是_____、电阻是_____，通过开关处的电流是_____．5．小红同学有一个电阻器，当她在电阻器的两端加12V的电压时，她测出通过的电流是0.24A；当她在电阻器的两端所加的电压变为18V时，通过该电阻器的电流是_____，这时的电阻是_____。6．电阻R1和R2串联接在电路中，已知R1：R2=1：4，那么通过它们的电流之比I1：I2=_______，两只电阻两端各自的电压之比U1：U2=_______，这两只电阻两端的总电压跟R1两端电压之比U总：U1=_______。7.图3是关于电阻A、B的I－U图像。由图可知，电阻值较大的电阻是＿＿＿＿Ω。若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是＿＿＿A，此时电路总电阻值是＿＿＿Ω。二.选择题,（每小题2分，共24分）1．下列文具中，通常情况下属于绝缘体的是（）A．铅笔芯B．橡皮C．金属小刀D．不锈钢笔2.图4中的电路图和实物图相对应的是（）3.普通家用的白炽灯正常发光时，通过灯丝的电流约为()A．20AB．2AC．0.2AD．0.02A4.如图4所示的电路中，使两盏灯都有电流流过的操作是（）A．开关S1、S2、S3都闭合B．只闭合开关S2、S3C．只闭合开关S2D．只闭合开关S15.关于电流表和电压表的使用，下列说法错误的是()A．使用前都应检查指针是否对零B．若有两个量程，一般都先用大量程来“试触”C．两种表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出6.如图５所示电路，闭合开关后，将滑动变阻器滑片P由a端向b滑动过程中，图中电压表和电流表的示数变化正确的是()A．电压表示数不变，电流表示数变大B．电压表示数变小，电流表示数变大C．电压表示数不变，电流表示数变小L1S1S2L2L2S1S2L1L1S2S1L2ABCD图4L1S2S1L2L2S2S1L1图1图2图3图4。RAS。RBS。RCS。RDSD．电压表示数变大，电流表示数变小7.如图6所示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是（）A.①是电流表，②和③是电压表；B.①和③是电压表，②是电流表；C.①和②是电流表，③是电压表；D.①②和③都是电流表8.8.为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是9.当将滑动变阻器的滑片P向右移动时．下图图8中的哪一种连接方法可使变阻器连入电路部分的电阻增大？（）10．在图所示的四个电路中，当闭合开关S后，小灯泡L1、L2都能正常发光，其中电压表可直接测出L1两端电压的电路图是()A.甲图B.乙图C.丙图D.丁图11.由欧姆定律推导出R=U/I，下列说法中正确的是（）A.一段导体的电阻在通过它的电流不变时，阻值与它两端的电压成正比B.一段导体的电阻在它两端电压不变时，阻值与通过它的电流成反比C.一段导体的电阻与它两端的电压成正比，与通过它的电流成反比D.一段导体的电阻，等于它两端的电压与通过它的电流的比值12.在图9（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图（b）所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2V；B．6V，1.2V；C．1.2V，6V；D．1.2V，4.8V.三、实验题:(15分)图7图9图81.物理兴趣小组做“探究导体电阻大小与导体长度的关系”实验。他们在如图所示电路中的A、B两点间接入待研究的电阻丝，电源电压恒定。忽略电阻丝电阻随温度变化的影响，待用电阻丝的规...
