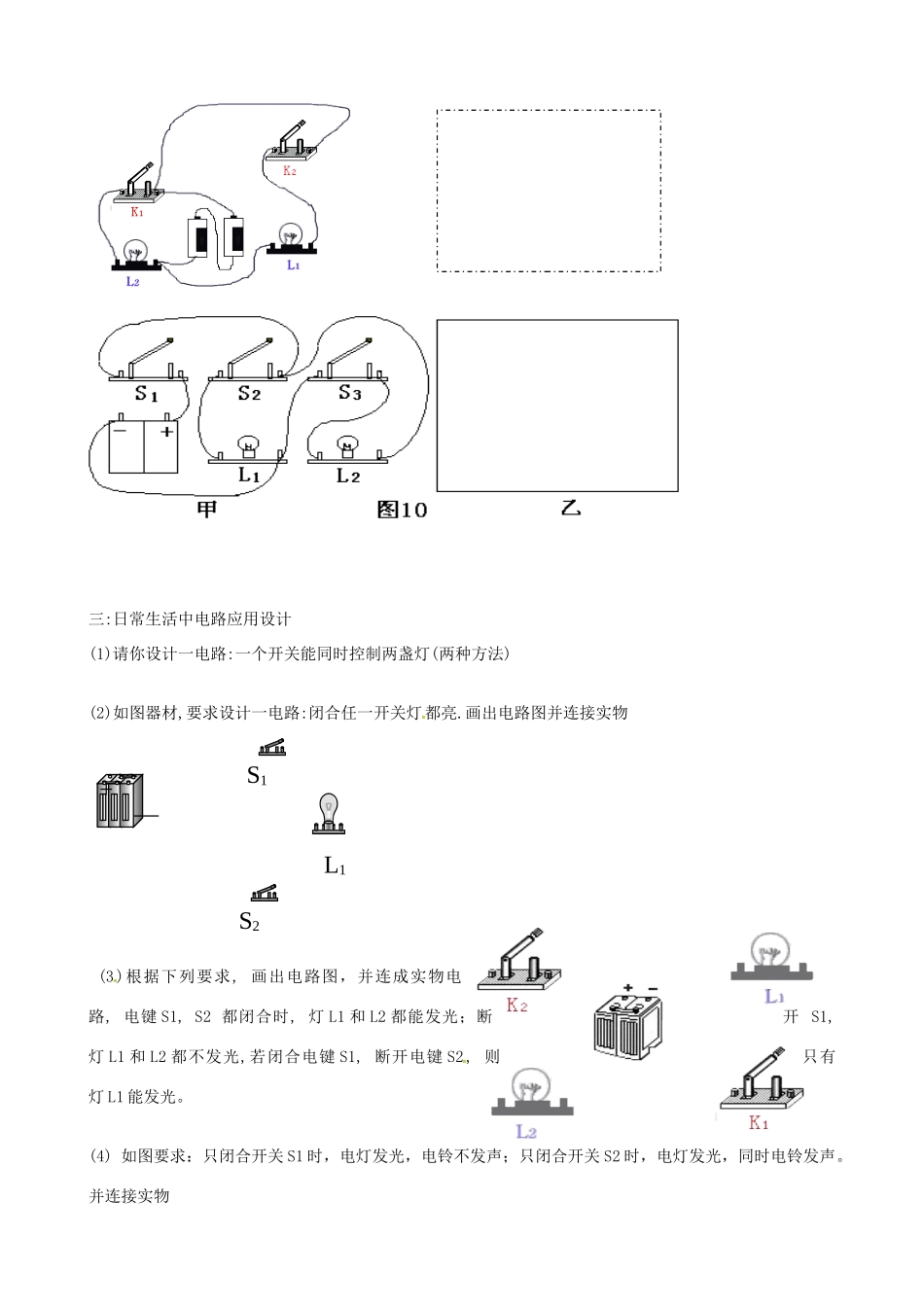

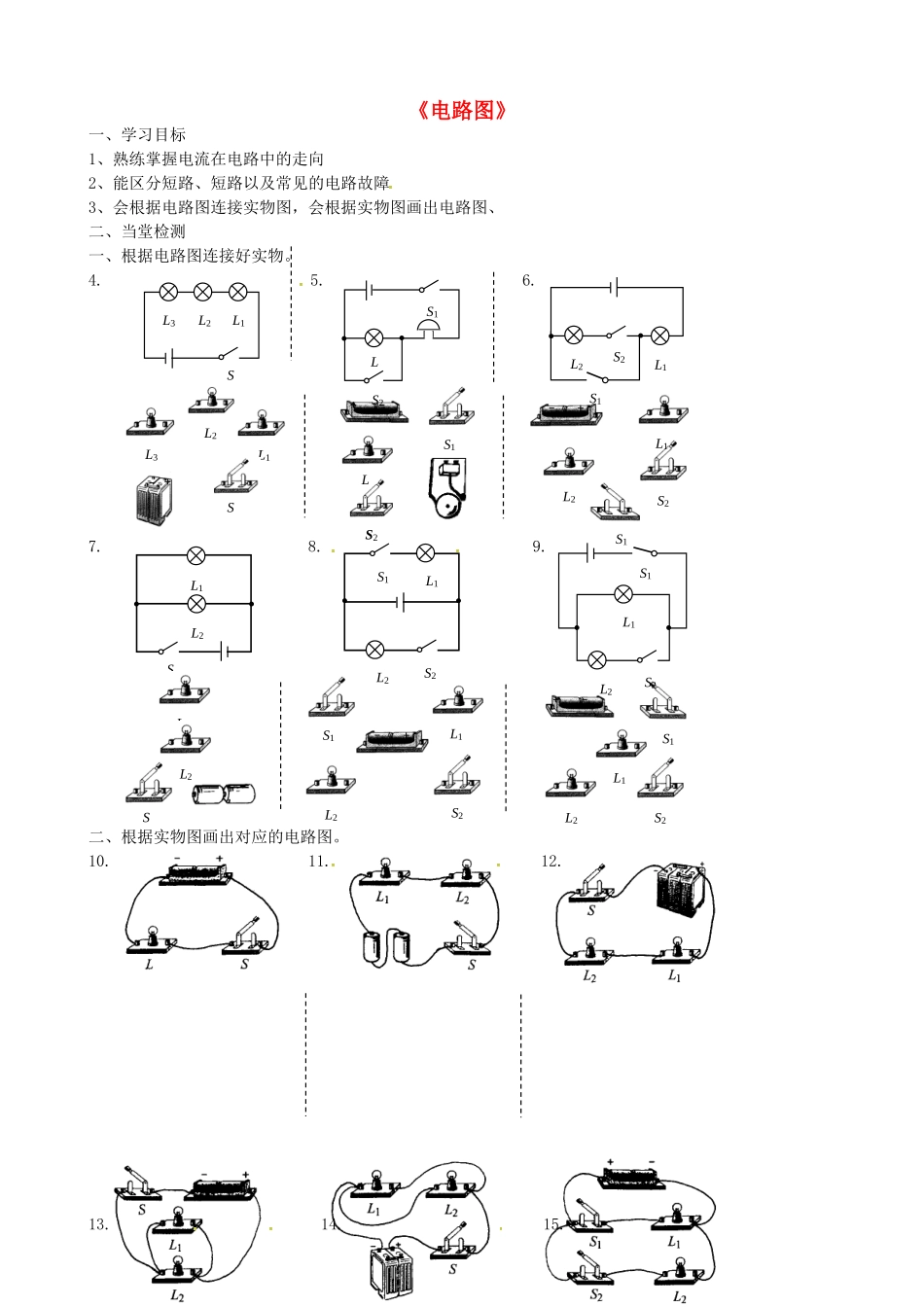

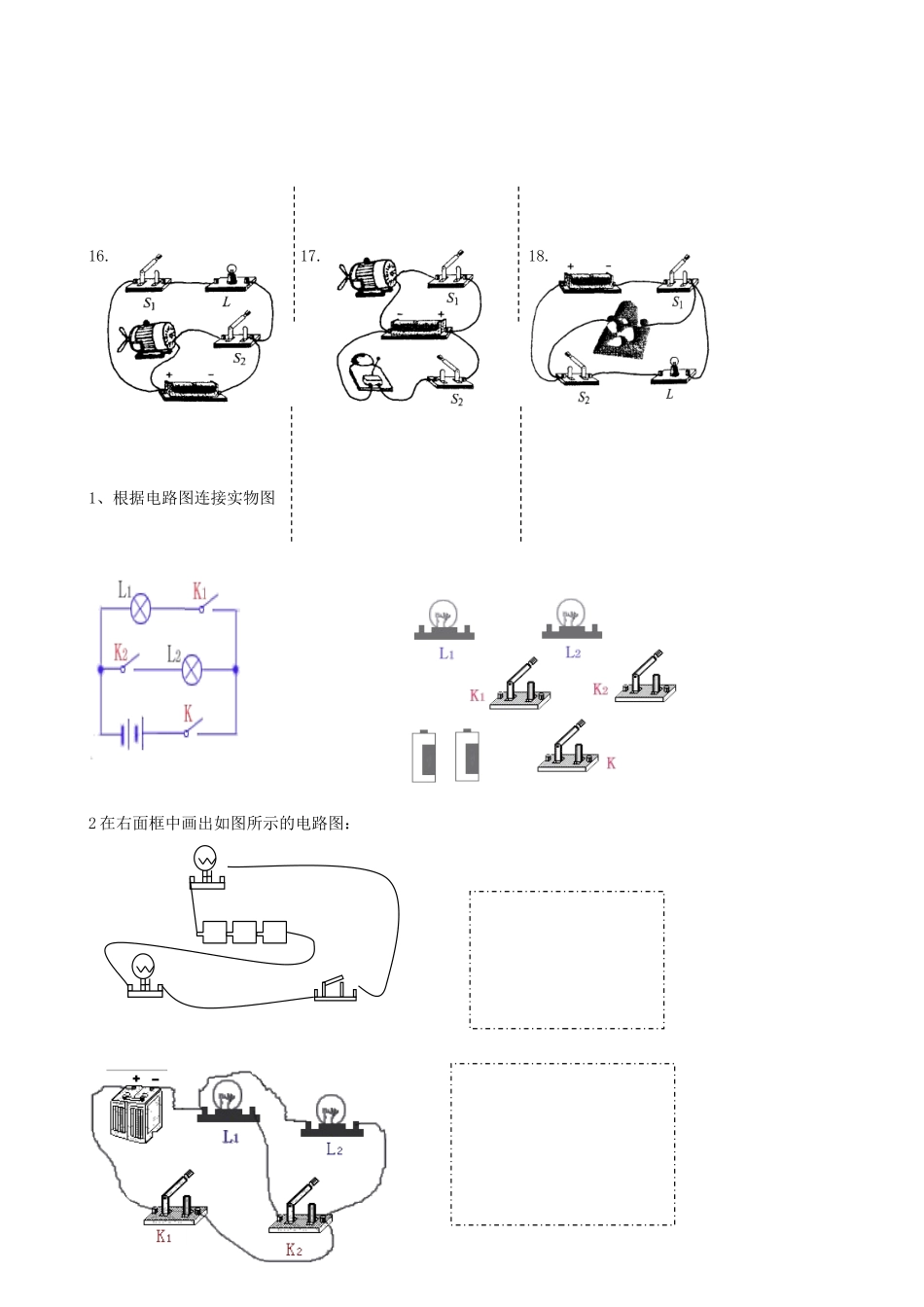

﹢﹣S1S2LLS2S1﹣﹢L1L2S1S2﹢﹣L2L1S1S2L2S2S1﹣﹢L1L1SL2L3﹣﹢L2L1SS1S2L2L1《电路图》一、学习目标1、熟练掌握电流在电路中的走向2、能区分短路、短路以及常见的电路故障3、会根据电路图连接实物图，会根据实物图画出电路图、二、当堂检测一、根据电路图连接好实物。4.5.6.7.8.9.二、根据实物图画出对应的电路图。10.11.12.13.14.15.SL1L2L3L1L2S2S1SL1L2S1L2L1S216.17.18.1、根据电路图连接实物图2在右面框中画出如图所示的电路图：三:日常生活中电路应用设计(1)请你设计一电路:一个开关能同时控制两盏灯(两种方法)(2)如图器材,要求设计一电路:闭合任一开关灯都亮.画出电路图并连接实物(3)根据下列要求,画出电路图，并连成实物电路,电键S1,S2都闭合时,灯L1和L2都能发光；断开S1,灯L1和L2都不发光,若闭合电键S1,断开电键S2,则只有灯L1能发光。(4)如图要求：只闭合开关S1时，电灯发光，电铃不发声；只闭合开关S2时，电灯发光，同时电铃发声。并连接实物S1S2+—L1（5）根据电路图连接实物图+—L1
