九年级物理上册(第13章 电路初探)课时作业2 苏科版试卷VIP免费

九年级物理上册(第13章 电路初探)课时作业2 苏科版试卷_第1页
1/4
九年级物理上册(第13章 电路初探)课时作业2 苏科版试卷_第2页
2/4
九年级物理上册(第13章 电路初探)课时作业2 苏科版试卷_第3页
3/4

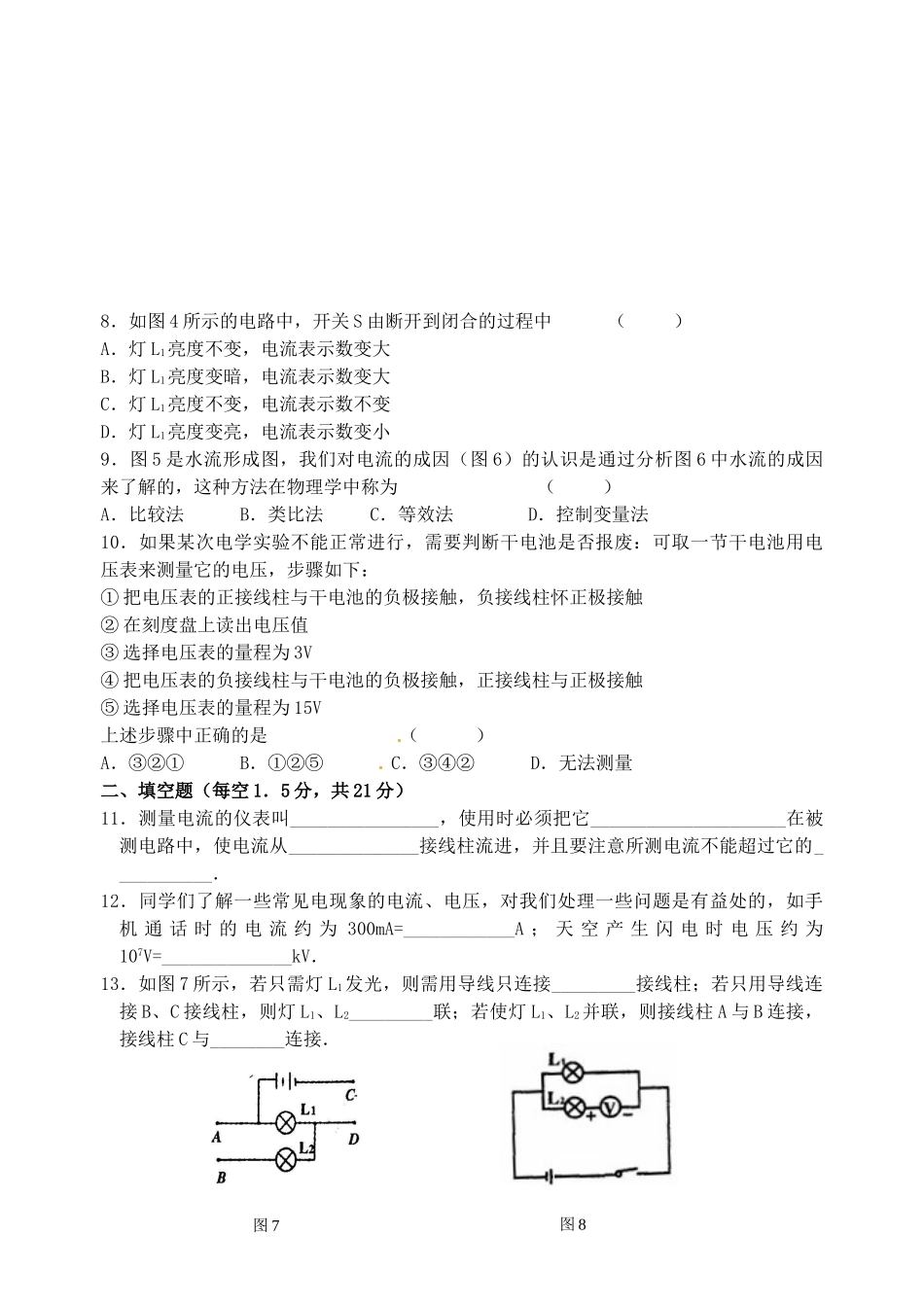

电路初探一、选择题(每题3分,共30分)1.下列关于电源的作用的描述中正确的是()A.电路中只要有电压,就有电流产生B.电路中只要有电流存在,就一定有电压C.电路中的电流与电压是同时存在的,只要其中一个存在,另外一个也存在D.以上几种说法均不正确2.下列关于电路的说法中不正确的是()A.一个完整的电路由电源、用电器、导线和开关组成B.电源的作用是给用电器供电,提供持续的电流C.只要能使用电器工作的电路就是一个完整的电路D.开关的作用是控制电路的通和断3.有关电路的串联和并联的说法中正确的是()A.串联电路中只要有一个用电器断路(不包括彩灯)所有电器也不工作B.并联电路中只要有一个用电器断路(不包括彩灯)所有电器也不工作C.把用电器顺次连接起来的电路叫做并联电路D.把用电器并列连接起来的电路叫做串联电路4.北约曾用“石墨炸弹”使南联盟的高压输电线短路,这是利用了石墨的()A.可燃性B.还原性C.润滑性D.导电性5.在如图1所示电路中,当闭合开关S后,发现两灯都不亮,电流表的指针几乎指在“0“刻度线不动,而电压表指针有明显偏转,则该电路中的故障可能是()A.电流表坏了B.灯泡L1的灯丝断了C.两个灯泡都断路D.灯泡L2的灯丝断了6.如图2所示的电路中,当开关S闭合时,灯L1、L2均不亮.某一同学用一根导线去查找电路的故障.他将导线先并联在L1两端时,发现L2亮,灯L1不亮,由此判断()A.灯L1断路B.灯L1短路C.灯L2断路D.灯L2短路7.闪烁的彩灯,装点着节日的热闹与繁华,彩灯的内部结构如图3,其额定电压约为6V,彩灯是采用串联的方式接入照明电路的,任一灯泡灯丝熔断后,其他灯泡仍继续发光.原因是彩灯的结构中有()A.特殊的灯丝B.金属杆引出线C.带绝缘层的金属丝D.灯泡内充有气体图1图2图3图4图5图68.如图4所示的电路中,开关S由断开到闭合的过程中()A.灯L1亮度不变,电流表示数变大B.灯L1亮度变暗,电流表示数变大C.灯L1亮度不变,电流表示数不变D.灯L1亮度变亮,电流表示数变小9.图5是水流形成图,我们对电流的成因(图6)的认识是通过分析图6中水流的成因来了解的,这种方法在物理学中称为()A.比较法B.类比法C.等效法D.控制变量法10.如果某次电学实验不能正常进行,需要判断干电池是否报废:可取一节干电池用电压表来测量它的电压,步骤如下:①把电压表的正接线柱与干电池的负极接触,负接线柱怀正极接触②在刻度盘上读出电压值③选择电压表的量程为3V④把电压表的负接线柱与干电池的负极接触,正接线柱与正极接触⑤选择电压表的量程为15V上述步骤中正确的是()A.③②①B.①②⑤C.③④②D.无法测量二、填空题(每空1.5分,共21分)11.测量电流的仪表叫________________,使用时必须把它_____________________在被测电路中,使电流从______________接线柱流进,并且要注意所测电流不能超过它的___________.12.同学们了解一些常见电现象的电流、电压,对我们处理一些问题是有益处的,如手机通话时的电流约为300mA=____________A;天空产生闪电时电压约为107V=______________kV.13.如图7所示,若只需灯L1发光,则需用导线只连接_________接线柱;若只用导线连接B、C接线柱,则灯L1、L2_________联;若使灯L1、L2并联,则接线柱A与B连接,接线柱C与________连接.图7图814.一些家用电器的内部结构中常常装有控制开关,这些开关一般与相应的用电器______联.还有一些家用电器内部又分成好几个不同的工作部分,如双桶洗衣机分洗涤侧和脱水侧,分别由两个电动机来工作,根据你的经验,这两个电动机应该是_______联的.再如电冰箱内有压缩机(不连续工作),冰箱内还常装有电灯,那么如果你要想探究它们是什么连接关系,应该是在压缩机____________时(填“工作”或“不工作”).15.如图8是某同学用电压表测小灯泡L2两端的电压的电路图,请指出图中的两处错误:(1)____________________________________;(2)____________________________________.三、实验探究题(每题7份,共35分)16.图9是一个理发用电吹风的实物简图,其中当开关S1闭合时,电吹风吹冷风,只有电动机工作,电热器...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理上册(第13章 电路初探)课时作业2 苏科版试卷
