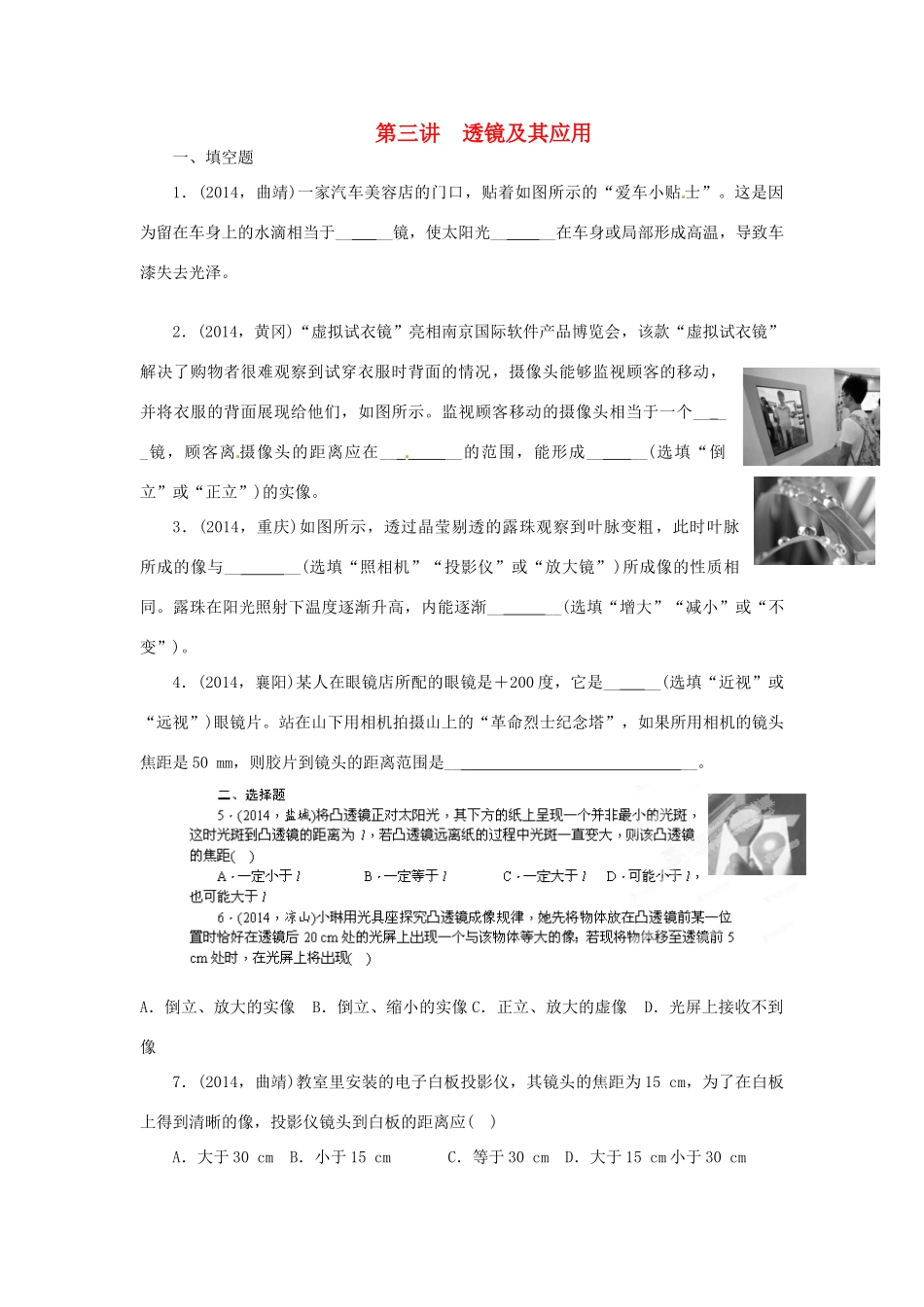

第三讲透镜及其应用一、填空题1．(2014，曲靖)一家汽车美容店的门口，贴着如图所示的“爱车小贴士”。这是因为留在车身上的水滴相当于____镜，使太阳光____在车身或局部形成高温，导致车漆失去光泽。2．(2014，黄冈)“虚拟试衣镜”亮相南京国际软件产品博览会，该款“虚拟试衣镜”解决了购物者很难观察到试穿衣服时背面的情况，摄像头能够监视顾客的移动，并将衣服的背面展现给他们，如图所示。监视顾客移动的摄像头相当于一个____镜，顾客离摄像头的距离应在____的范围，能形成____(选填“倒立”或“正立”)的实像。3．(2014，重庆)如图所示，透过晶莹剔透的露珠观察到叶脉变粗，此时叶脉所成的像与____(选填“照相机”“投影仪”或“放大镜”)所成像的性质相同。露珠在阳光照射下温度逐渐升高，内能逐渐____(选填“增大”“减小”或“不变”)。4．(2014，襄阳)某人在眼镜店所配的眼镜是＋200度，它是____(选填“近视”或“远视”)眼镜片。站在山下用相机拍摄山上的“革命烈士纪念塔”，如果所用相机的镜头焦距是50mm，则胶片到镜头的距离范围是____。A．倒立、放大的实像B．倒立、缩小的实像C．正立、放大的虚像D．光屏上接收不到像7．(2014，曲靖)教室里安装的电子白板投影仪，其镜头的焦距为15cm，为了在白板上得到清晰的像，投影仪镜头到白板的距离应()A．大于30cmB．小于15cmC．等于30cmD．大于15cm小于30cm8．(2013，武汉)用水彩笔在磨砂电灯泡的侧面画一个你所喜欢的图案，然后接通电源，拿一个凸透镜在灯泡和白墙之间移动，下列情况不可能发生的是()A．能在墙上看到倒立、缩小的所画图案的像B．能在墙上看到倒立、放大的所画图案的像C．只能在墙上看到放大的所画图案的像D．不能在墙上看到所画图案的像9．(2014，河南)某同学用自制的水凸透镜做凸透镜成像实验，在光屏上得到了清晰的像，如图所示。他继续向水凸透镜内注水，使水凸透镜的焦距变小，如果不改变蜡烛和凸透镜的位置，要在光屏上再次成清晰的像()A．光屏应向左移动，成缩小的像B．光屏应向右移动，成放大的像C．光屏应向左移动，成放大的像D．光屏应向右移动，成缩小的像10．(2014，德阳)2013年6月20日，我国宇航员王亚平在“天宫一号”完成了太空授课，如图是她做水球透镜实验时的情景。通过水球可以看到她的像，以下有关像的判断及成像规律的应用说法正确的是()A．实像凸面镜B．虚像放大镜C．实像照相机D．实像投影仪11．(2014，连云港)微距摄影是指照相机通过镜头拍摄与物体等大或稍小的图像。如图所示，一次微距摄影中，拍摄图像与物体等大，光学镜头等效为一个凸透镜。则物体一定位于()A．2倍焦距以外B．2倍焦距上C．2倍焦距与1倍焦距之间D．1倍焦距以内12．(2014，烟台)实验室备有甲、乙、丙三个凸透镜，三个实验小组分别用这三个凸透镜探究凸透镜成像规律，实验时，当蜡烛到透镜的距离都为12cm时，甲、乙、丙三透镜分别成缩小的实像、放大的虚像、放大的实像，则这三个透镜的焦距f甲、f乙、f丙的大小关系为()A．f甲＞f乙＞f丙B．f乙＞f丙＞f甲C．f乙＞f甲＞f丙D．f丙＞f乙＞f甲三、作图题13．(2014，兰州)根据凸透镜的成像规律，请在图中作出物体通过凸透镜所成的像。14．(2014，连云港)如图所示，F为凸透镜的焦点，O为光心，请画出入射光线所对应的折射光线。四、实验探究题15．(2014，滨州)在学完凸透镜成像规律后，小滨选择了一块焦距未知的凸透镜，对凸透镜成像特点做了进一步探究。(1)为了测量凸透镜焦距，他让一束平行光正对射向该透镜，调节光屏位置直到光屏上得到一个____的光斑。图甲是调整完成的状态，该透镜焦距f＝____cm；(2)小滨按照图乙装好实验器材，只移动透镜的情况下，无论怎样调节都不能在光屏上成清晰的像。由此，他猜想造成上述现象的原因是___。(3)当蜡烛在光具座A处时，光屏在B处得到了蜡焰清晰的像，如图丙所示。现将蜡烛由A处向左移动距离s到C处，为再次在光屏上成清晰的像，则他应将光屏向____(选填“左”或“右”)移动，移动距离s′____(选填“<”或“>”)s；这次成____(填像的特点)的实像。16．(2014，苏州)小明在做“探究凸透镜成像规律”的实验时，凸透镜的位置固定不动...
