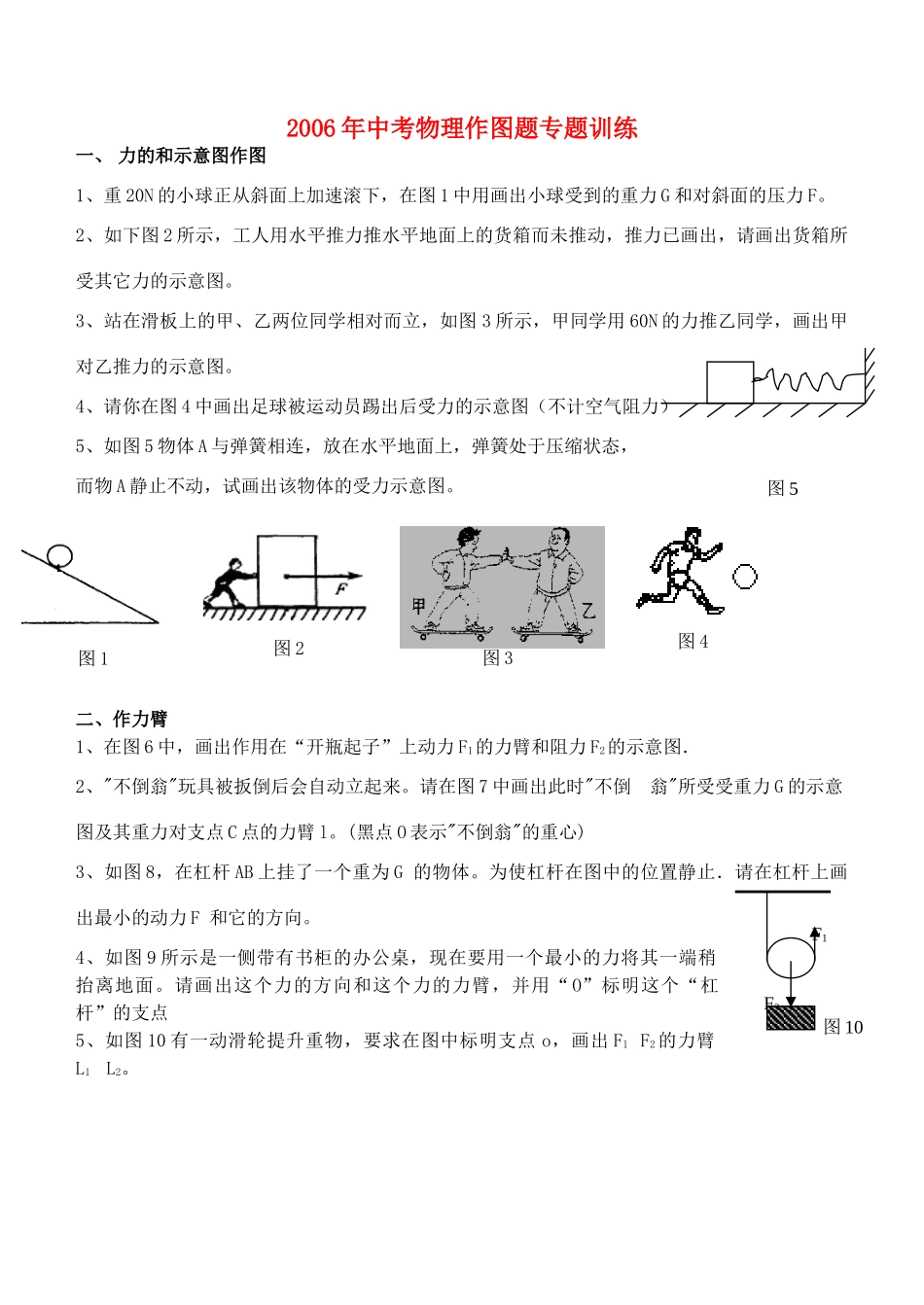

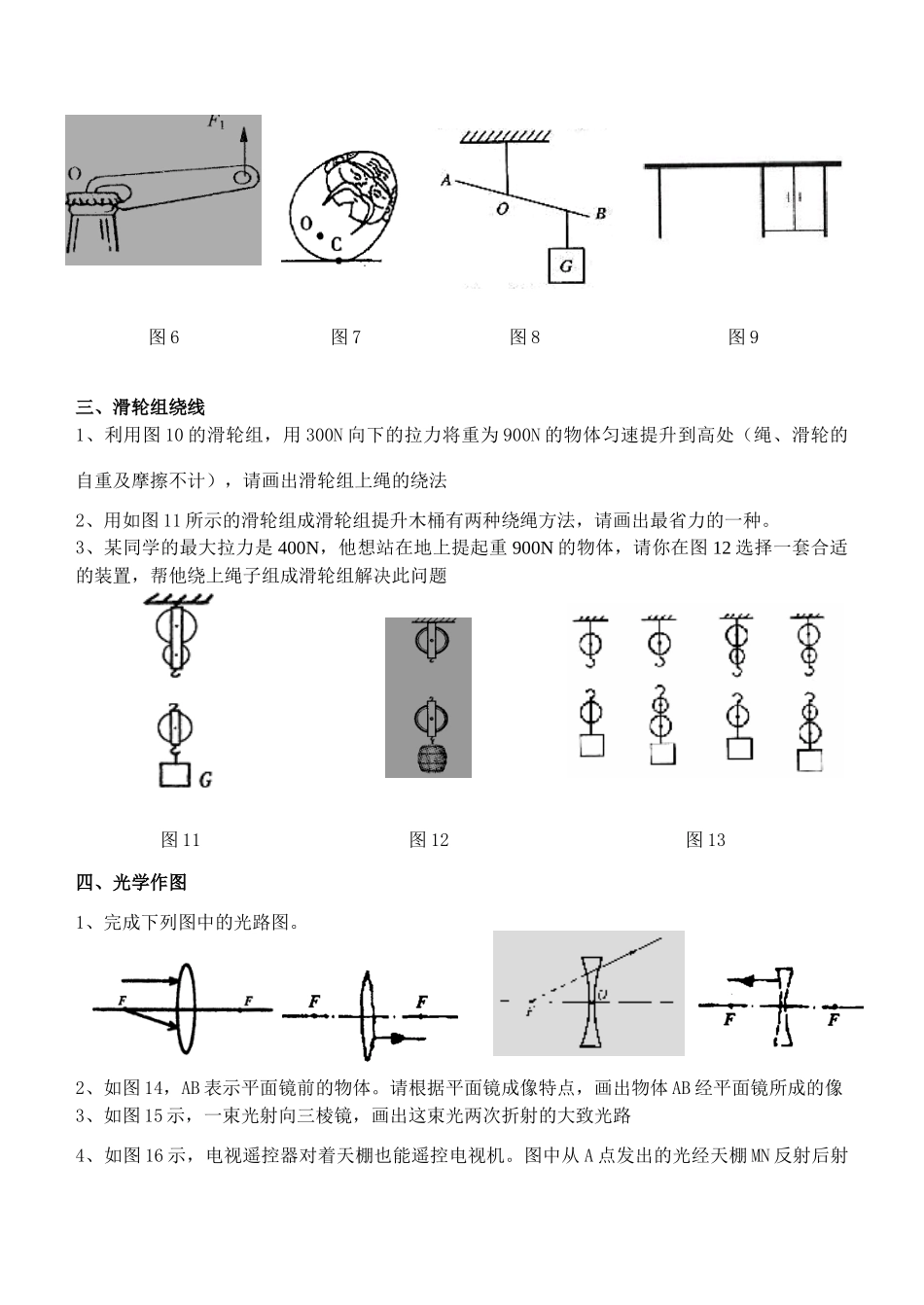

2006年中考物理作图题专题训练一、力的和示意图作图1、重20N的小球正从斜面上加速滚下，在图1中用画出小球受到的重力G和对斜面的压力F。2、如下图2所示，工人用水平推力推水平地面上的货箱而未推动，推力已画出，请画出货箱所受其它力的示意图。3、站在滑板上的甲、乙两位同学相对而立，如图3所示，甲同学用60N的力推乙同学，画出甲对乙推力的示意图。4、请你在图4中画出足球被运动员踢出后受力的示意图（不计空气阻力）5、如图5物体A与弹簧相连，放在水平地面上，弹簧处于压缩状态，而物A静止不动，试画出该物体的受力示意图。二、作力臂1、在图6中，画出作用在“开瓶起子”上动力F1的力臂和阻力F2的示意图．2、"不倒翁"玩具被扳倒后会自动立起来。请在图7中画出此时"不倒翁"所受受重力G的示意图及其重力对支点C点的力臂l。(黑点O表示"不倒翁"的重心)3、如图8，在杠杆AB上挂了一个重为G的物体。为使杠杆在图中的位置静止．请在杠杆上画出最小的动力F和它的方向。4、如图9所示是一侧带有书柜的办公桌，现在要用一个最小的力将其一端稍抬离地面。请画出这个力的方向和这个力的力臂，并用“O”标明这个“杠杆”的支点5、如图10有一动滑轮提升重物，要求在图中标明支点o，画出F1F2的力臂L1L2。图1图2图3图4图5F2F1图10图6图7图8图9三、滑轮组绕线1、利用图10的滑轮组，用300N向下的拉力将重为900N的物体匀速提升到高处（绳、滑轮的自重及摩擦不计），请画出滑轮组上绳的绕法2、用如图11所示的滑轮组成滑轮组提升木桶有两种绕绳方法，请画出最省力的一种。3、某同学的最大拉力是400N，他想站在地上提起重900N的物体，请你在图12选择一套合适的装置，帮他绕上绳子组成滑轮组解决此问题图11图12图13四、光学作图1、完成下列图中的光路图。2、如图14，AB表示平面镜前的物体。请根据平面镜成像特点，画出物体AB经平面镜所成的像3、如图15示，一束光射向三棱镜，画出这束光两次折射的大致光路4、如图16示，电视遥控器对着天棚也能遥控电视机。图中从A点发出的光经天棚MN反射后射入电视机的接收窗口B，试画出其光路图。5、如图17光源S发出的光经透镜折射后，其中的两条折射光线，试用作图的方法．确定点光源S及像点S’的位置，并完成光路图14图15图16图176、如图18光点S发出的一条射向水中的光线，光线经过水中的一点P，试在图中大致作出入射光线及其相应的反射光线和折射光线.7、如图19，由发光点S发出的光射到水面上，同时发生反射和折射，反射光线经过A点，试在图中画出入射光线、反射光线和折射光线8、丁俊晖在某次比赛中（图20），母球遇到障碍球的直线阻挡，而不能直接击中目标球（A是母球，B是障碍球，C是目标球）。丁击出的母球不能击中目标球，造成失分。请你利用平面镜成像和光反射的物理规律告诉他知识的用处：母球借助球桌边缘（相当于镜面）的一次反弹，躲开障碍球，击中目标球。在图20出母球的运动轨迹及必要的作图痕迹。图18图19图209、A′B′是物体AB经过凸透镜所成的像，CC′是主光轴，在下图中大致的位置上画出透镜和焦点五、磁及右手螺旋定则结合的作图题1、图中一个通电螺线管T旁边有一个小磁针，其稳定指向如图所示。试在图中画出螺线管的绕线方向。2、在图8中标出电源正、负极和螺线管的N,S极图21图22图23六、简单电路的设计或连线作图1、图24是我们日常生活中，拿在手上的随身电风扇的模拟实物图。它是由一个基本电路、外壳及辅助材料组成，请在方框内画出它基本电路的电路图。图24图252、小雨想在卧室安装一个照明电灯和电源插座。并要求照明电灯由开关控制。请你在图25中帮他画好电路图。3、汽车钥匙插入仪表板上的钥匙孔，转动钥匙相当于闭合开关，汽车启动。请在下图25中连接好控制汽车启动的电路图。4、如图26所示是小明设计的温度自动报警器原理图.在水银温度计里封入一段金属丝，当在正常工作的温度范围内时，绿灯亮；当温度升高达到金属丝下端所指示的温度时，红灯亮，发出报警信号.请按照题意要求，在图中连接好电路.图25图26七、家庭电路连接问题作图1、将图中各元件正确接入电路，其中开关只控制电灯，三孔插座带保险盒。2、为家庭电路示意图,请根据安全用...
