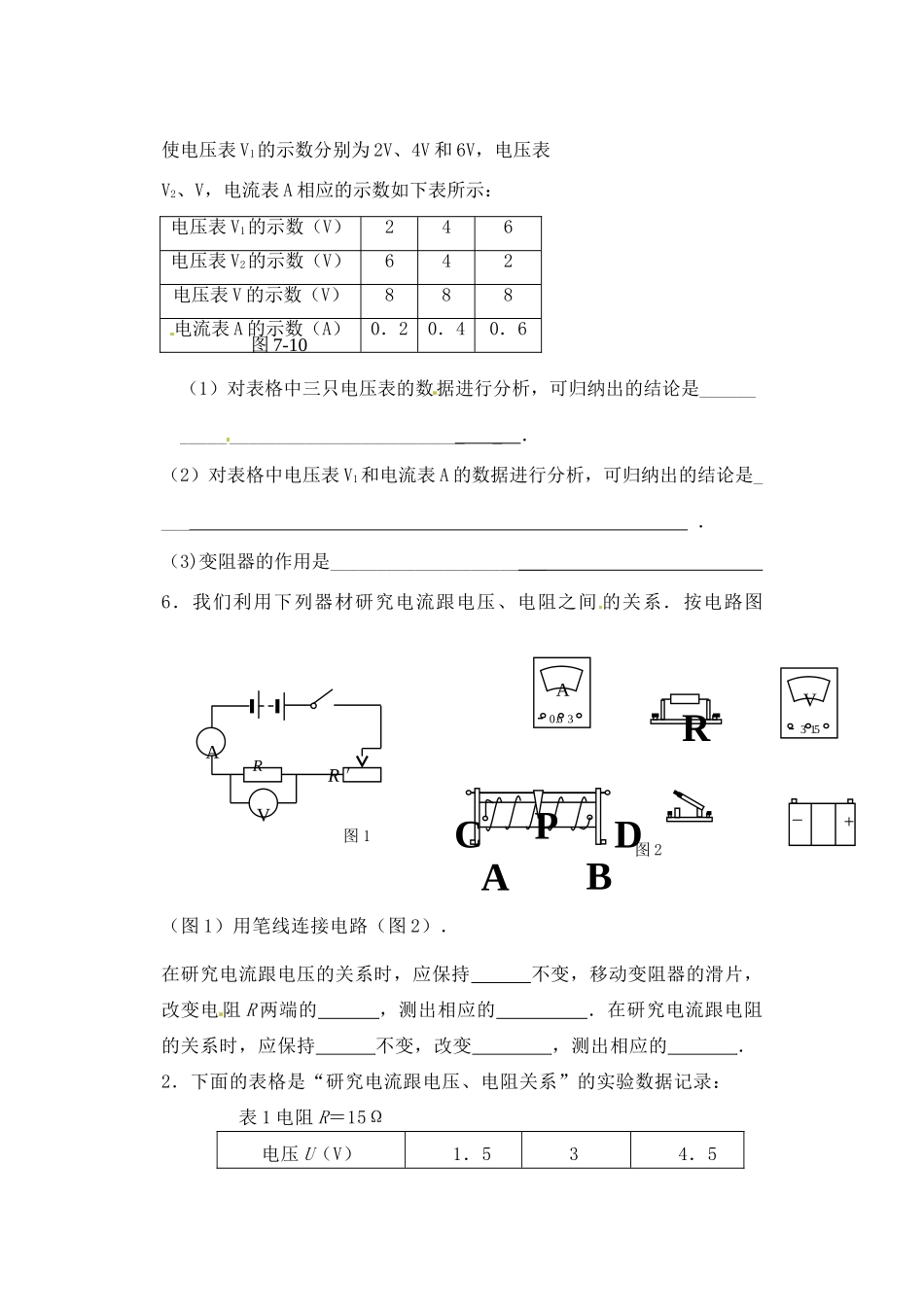

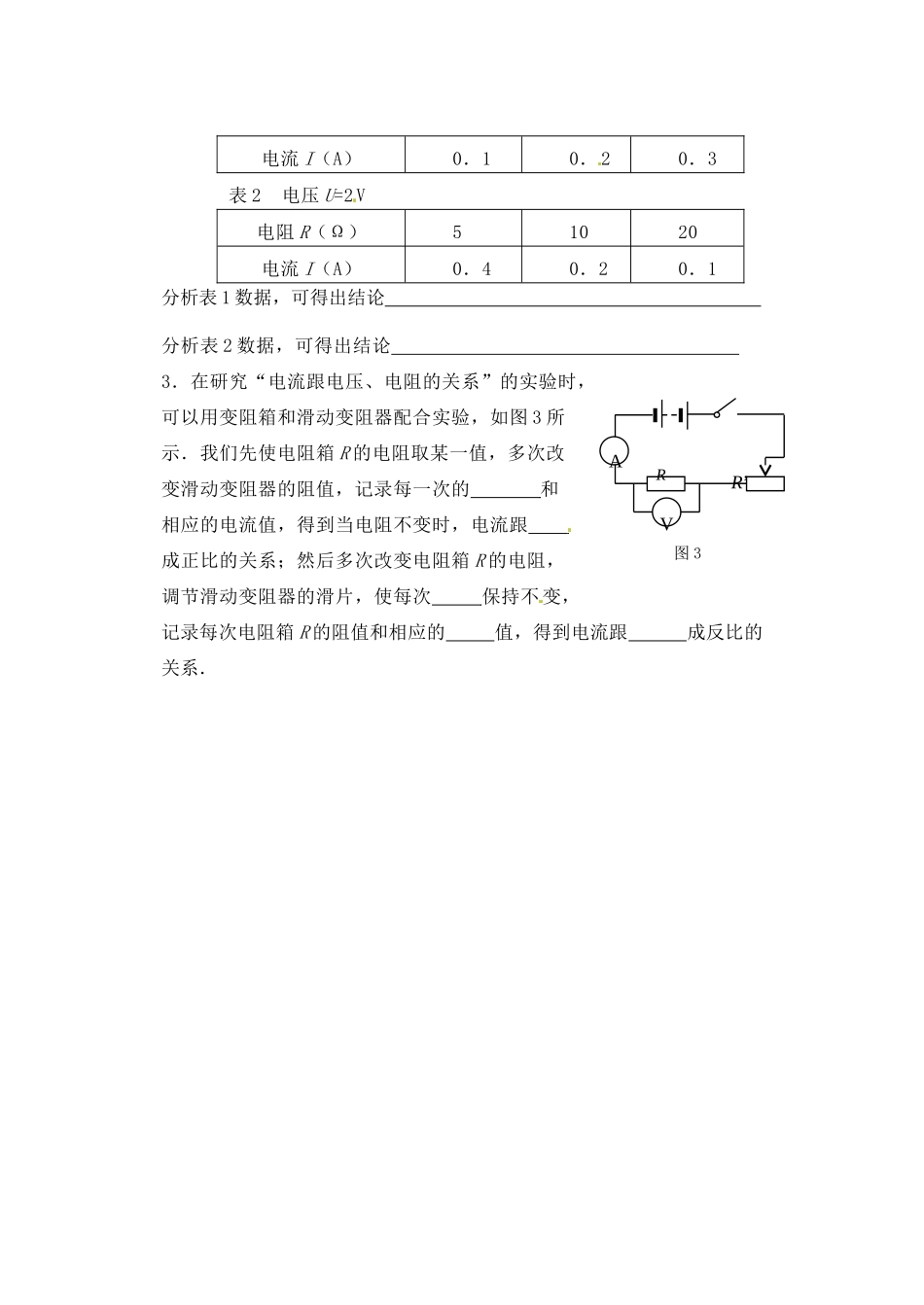

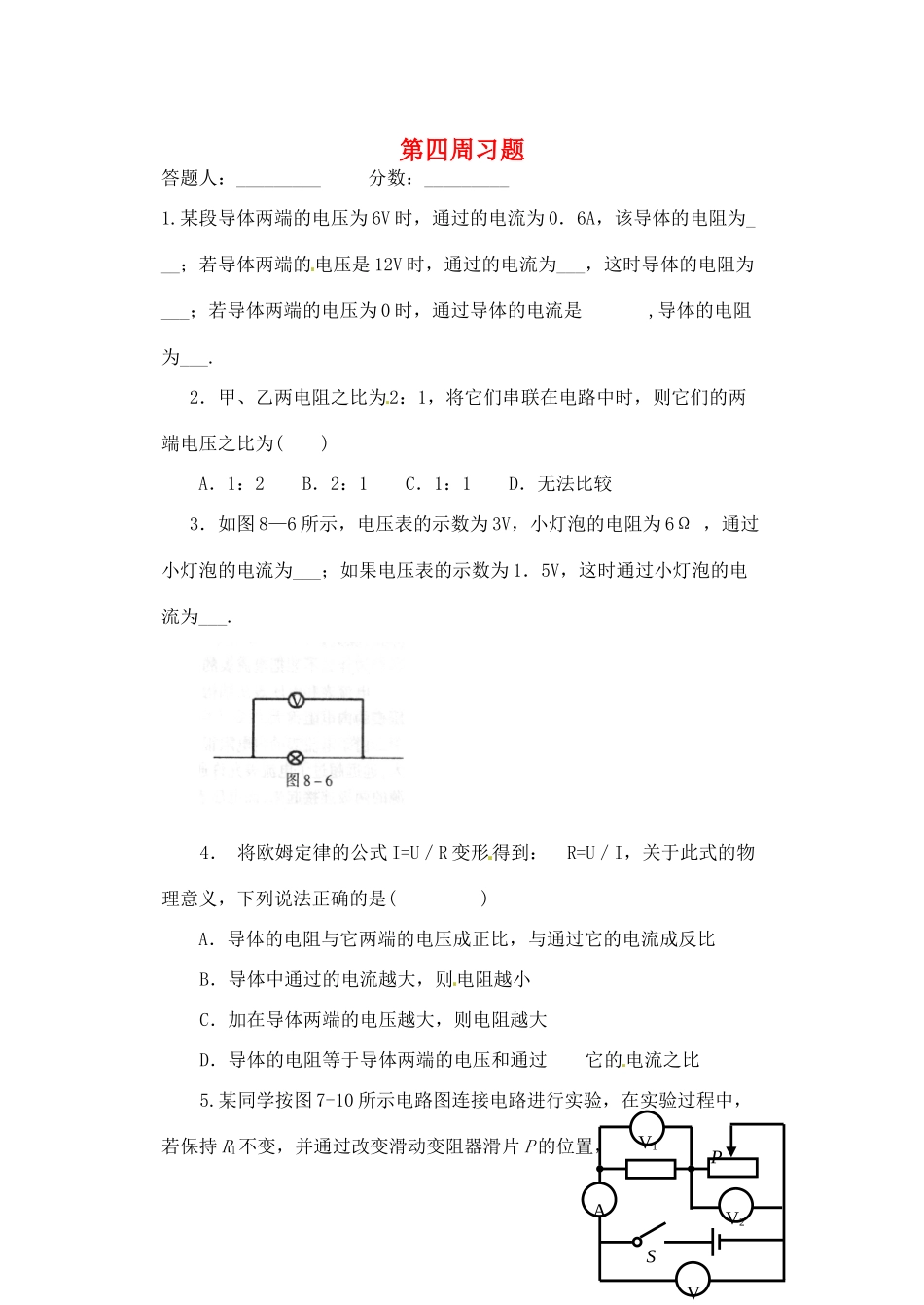

第四周习题答题人：_________分数：_________1.某段导体两端的电压为6V时，通过的电流为0．6A，该导体的电阻为___；若导体两端的电压是12V时，通过的电流为___，这时导体的电阻为___；若导体两端的电压为0时，通过导体的电流是,导体的电阻为___.2．甲、乙两电阻之比为2：1，将它们串联在电路中时，则它们的两端电压之比为()A．1：2B．2：1C．1：1D．无法比较3．如图8—6所示，电压表的示数为3V，小灯泡的电阻为6Ω，通过小灯泡的电流为___；如果电压表的示数为1．5V，这时通过小灯泡的电流为___.4．将欧姆定律的公式I=U／R变形得到：R=U／I，关于此式的物理意义，下列说法正确的是()A．导体的电阻与它两端的电压成正比，与通过它的电流成反比B．导体中通过的电流越大，则电阻越小C．加在导体两端的电压越大，则电阻越大D．导体的电阻等于导体两端的电压和通过它的电流之比5.某同学按图7-10所示电路图连接电路进行实验，在实验过程中，若保持R1不变，并通过改变滑动变阻器滑片P的位置，ASV1V2VP使电压表V1的示数分别为2V、4V和6V，电压表V2、V，电流表A相应的示数如下表所示：（1）对表格中三只电压表的数据进行分析，可归纳出的结论是_____________________________________．（2）对表格中电压表V1和电流表A的数据进行分析，可归纳出的结论是____．（3)变阻器的作用是_______________________6．我们利用下列器材研究电流跟电压、电阻之间的关系．按电路图（图1）用笔线连接电路（图2）．在研究电流跟电压的关系时，应保持不变，移动变阻器的滑片，改变电阻R两端的，测出相应的．在研究电流跟电阻的关系时，应保持不变，改变，测出相应的．2．下面的表格是“研究电流跟电压、电阻关系”的实验数据记录：表1电阻R＝15Ω电压U（V）1．534．5电压表V1的示数（V）246电压表V2的示数（V）642电压表V的示数（V）888电流表A的示数（A）0．20．40．6RAVR＇A-0.63V-315+_PCABDR图1图2图7-10电流I（A）0．10．20．3表2电压U=2V电阻R（Ω）51020电流I（A）0．40．20．1分析表1数据，可得出结论分析表2数据，可得出结论3．在研究“电流跟电压、电阻的关系”的实验时，可以用变阻箱和滑动变阻器配合实验，如图3所示．我们先使电阻箱R的电阻取某一值，多次改变滑动变阻器的阻值，记录每一次的和相应的电流值，得到当电阻不变时，电流跟成正比的关系；然后多次改变电阻箱R的电阻，调节滑动变阻器的滑片，使每次保持不变，记录每次电阻箱R的阻值和相应的值，得到电流跟成反比的关系．RAVR’图3
