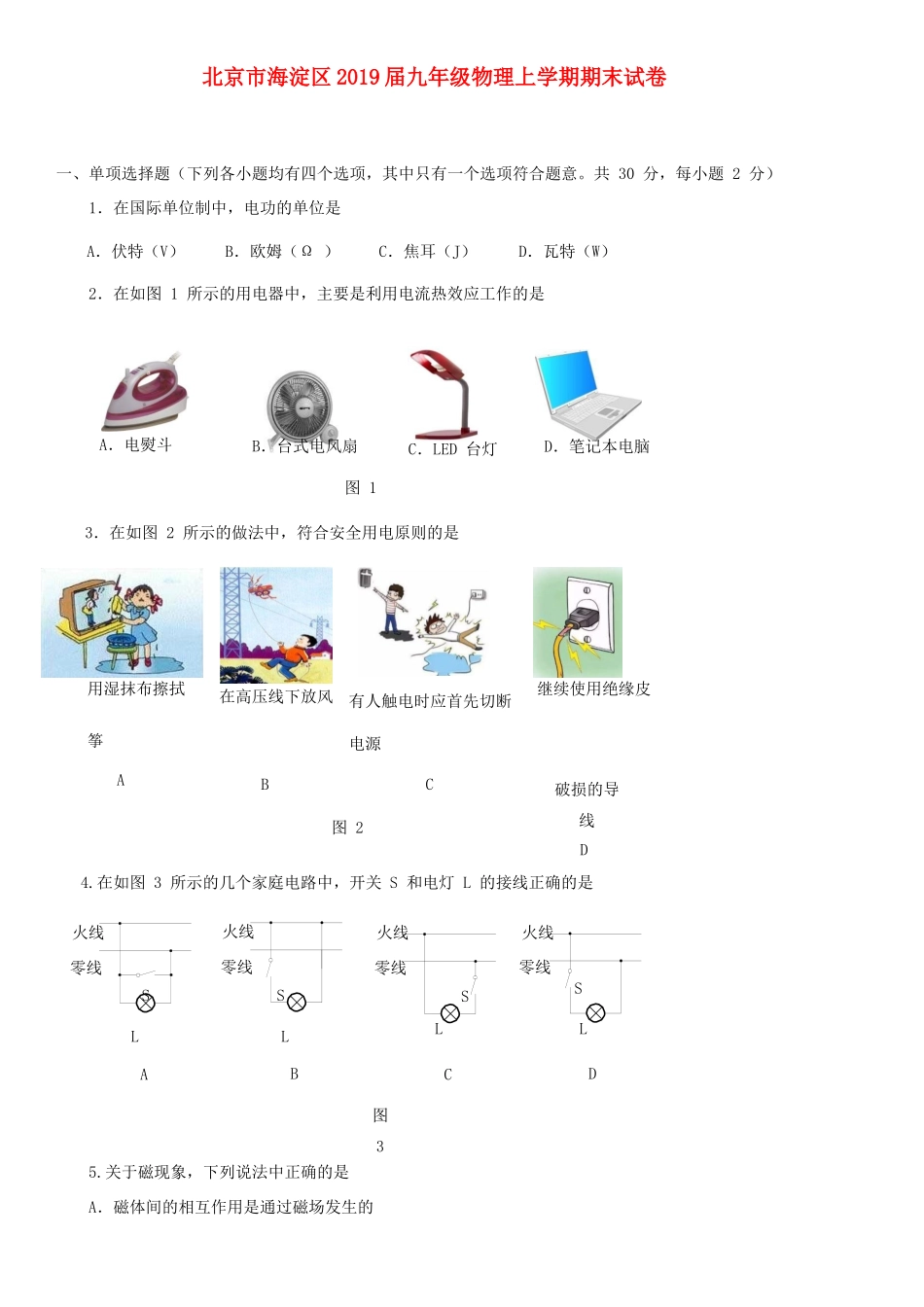

北京市海淀区2019届九年级物理上学期期末试卷一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．在国际单位制中，电功的单位是A．伏特（V）B．欧姆（Ω）C．焦耳（J）D．瓦特（W）2．在如图1所示的用电器中，主要是利用电流热效应工作的是A．电熨斗B．台式电风扇图1C．LED台灯D．笔记本电脑3．在如图2所示的做法中，符合安全用电原则的是用湿抹布擦拭在高压线下放风筝有人触电时应首先切断电源继续使用绝缘皮ABC图2破损的导线D4.在如图3所示的几个家庭电路中，开关S和电灯L的接线正确的是火线火线零线零线SSLL火线火线零线零线SSLLABCD图35.关于磁现象，下列说法中正确的是A．磁体间的相互作用是通过磁场发生的B．磁体之间只有相互接触时才能产生相互作用力C．异名磁极相互排斥，同名磁极相互吸引D．磁体的磁性只有在磁体吸引铁块时才存在6．关于电功和电功率，下列说法中正确的是A．电功率是表示电流做功快慢的物理量B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．用电器工作时的电功率一定等于它的额定功率7.关于如图4所示的电磁现象，下列表述中正确的是甲乙丙丁图4A．甲图中铁屑在蹄形磁体周围的分布情况说明只有两磁极处有磁场B．乙图中电铃是利用电流的磁效应工作的C．丙图中的磁体可以吸引所有金属D．丁图的实验可以用来说明电动机的工作原理8.如图5所示为小明家的电路简化后的示意图，对于这个家庭电路，下列说法中正确的是A.洗衣机工作时其金属外壳需要接地B.电能表是测量家庭电路中用电器总功率的仪表C.台灯与电视机均接入电路正常工作时它们是串联关系D.如果总开关突然跳闸（自动断开），则是由于电路中总电流过小引起的9.司南（早期的指南针）是我国古代四大发明之一，东汉学者王充在《论衡》中记载：司南之杓（sháo），投之于地，其柢指南。说的是把天然磁石磨成勺子的形状，放在水平光滑的“地盘”上，静止时它的长柄（柢）指向南方，如图6所示。关于这一现象，下列说法中正确的是A．司南只有一个磁极柢B．司南的长柄端指向地磁场的南极C．地磁场的北极在地理的北极附近图6D．司南的长柄端指南是由于受到地磁场的作用10.有关试电笔的使用，下列说法中正确的是A．正确使用试电笔可以辨别家庭电路中的火线与零线B．使用时手可以接触试电笔的任何部位C．氖管发光时试电笔接触的一定是零线图7D．试电笔与手接触的部分必须都是绝缘体11.如图7所示为小红在测量小灯泡电功率时连接的实验电路，老师在检查电路时指出她连接的这个电路中有一处连接错误，你认为这个错误是A．开关没有串联接入电路中B．滑动变阻器的接线柱连接错误C．电压表没有与灯泡并联D．电流表没有串联接入电路中12.在机场、火车站、博物馆等一些需要进行安全检查的场所，安检人员利用手持式金属探测器对旅客或观众进行检查（如图8所示）。当探测器靠近金属物品时，在金属物品中就会产生感应电流，由此导致探测器发出警报，以提示要做进一步的检查。在我们学习过的下列装置中，与上述探测器能使金属物品中产生感应电流的原理最为相似的是A．电动机B．动圈式扬声器图8C．发电机D．电磁铁13.甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图9所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是A．两电加热器均正常工作时，相同时间内乙消耗的电能较多B．两电加热器均正常工作时，甲的电阻小于乙的电阻C．将甲接入110V的电路中，它的实际功率为550WD．两电加热器串联后接在220V的电路中，甲的实际功率较大14.在研究电流通过电热丝产生的热量与哪些因素有关的实验中，研究性学习小组设计了如图10所示的实验装置，将导线A、B分别接在电源两端，密封在塑料盒中的电热丝对盒中的空气加热。若电热丝阻值保持不变，密封塑料盒吸热及其体积的变化均可忽略不计，则可通过U形管中液柱高度的变化，判断盒中空气被加热的情况，从而可知电流通过电热丝产生热量的多少。实验中，他们取四套这样的装置，其中只是电热丝的阻值有所不同（均已标在图中），其它方面均完全相同，将它们组装成如图11甲、...
