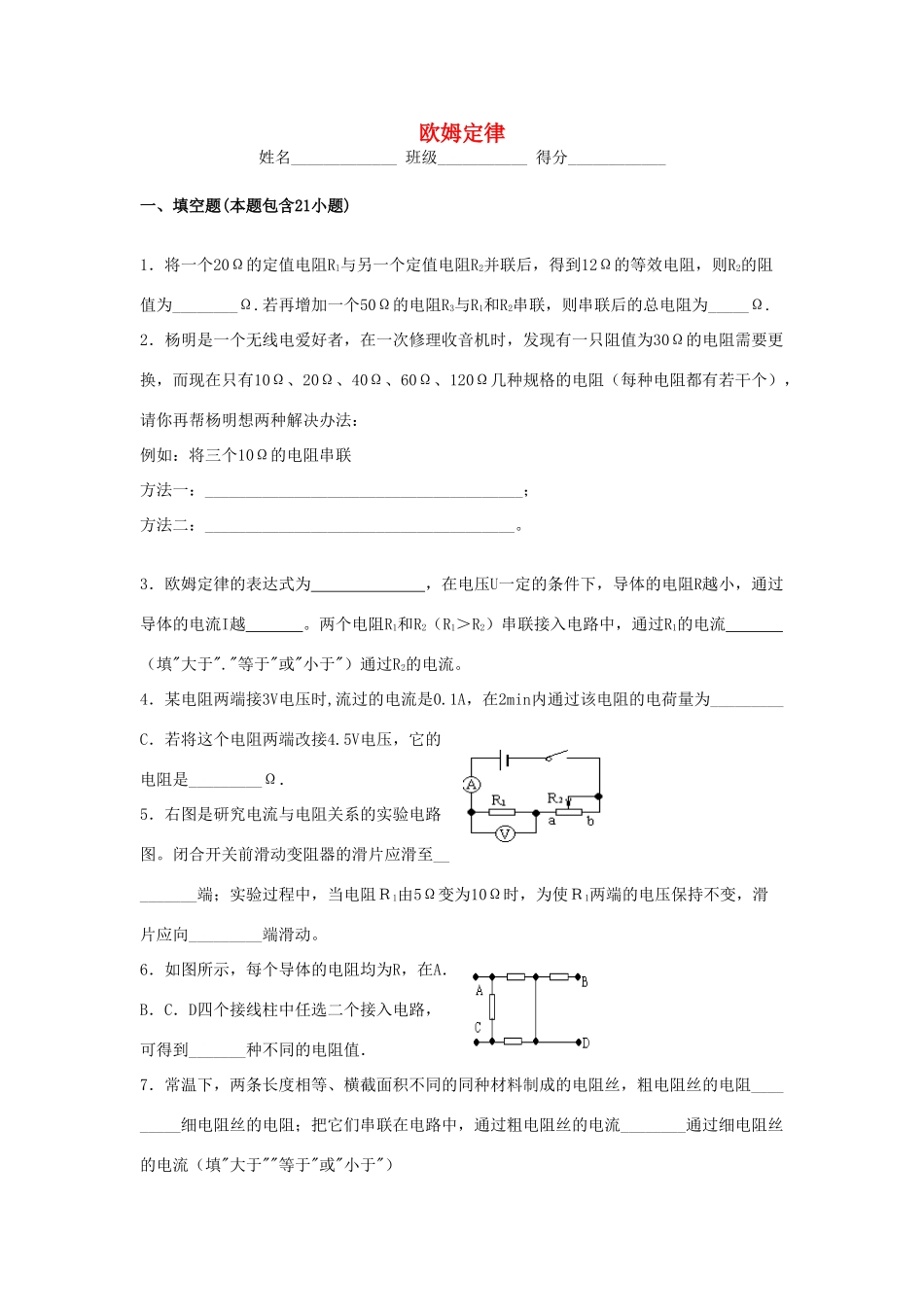

欧姆定律姓名_____________班级___________得分____________一、填空题(本题包含21小题)1．将一个20Ω的定值电阻Rl与另一个定值电阻R2并联后，得到12Ω的等效电阻，则R2的阻值为________Ω.若再增加一个50Ω的电阻R3与R1和R2串联，则串联后的总电阻为_____Ω.2．杨明是一个无线电爱好者，在一次修理收音机时，发现有一只阻值为30Ω的电阻需要更换，而现在只有10Ω、20Ω、40Ω、60Ω、120Ω几种规格的电阻（每种电阻都有若干个），请你再帮杨明想两种解决办法：例如：将三个10Ω的电阻串联方法一：_______________________________________；方法二：______________________________________。3．欧姆定律的表达式为，在电压U一定的条件下，导体的电阻R越小，通过导体的电流I越。两个电阻R1和R2（R1＞R2）串联接入电路中，通过R1的电流（填"大于"."等于"或"小于"）通过R2的电流。4．某电阻两端接3V电压时,流过的电流是0.1A，在2min内通过该电阻的电荷量为_________C．若将这个电阻两端改接4.5V电压，它的电阻是_________Ω．5．右图是研究电流与电阻关系的实验电路图。闭合开关前滑动变阻器的滑片应滑至_________端；实验过程中，当电阻Ｒ1由5Ω变为10Ω时，为使Ｒ1两端的电压保持不变，滑片应向_________端滑动。6．如图所示，每个导体的电阻均为R，在A．B．C．D四个接线柱中任选二个接入电路，可得到_______种不同的电阻值．7．常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻_________细电阻丝的电阻；把它们串联在电路中，通过粗电阻丝的电流________通过细电阻丝的电流（填"大于""等于"或"小于"）8．一导体的电阻为6欧，10秒内通过它横截面的电量为2库，则导体中的电流为_____________安。若将该导体与另一阻值为4欧的导体串联，则总电阻为____________欧。9．如图所示，电阻R1与电阻R2串联后，它们的总电阻是100Ω，已知R2=60Ω，电压表的示数为10V，则通过R1的电流为_________A．10．两个阻值不同的电阻，如果将它们串联后接在电路中，则通过它们的电流之比为__________,如果将它们并联后接在同一电路中，则加在它们两端的电压之比为_________。11．学校实验室有一只标有"10Ω1A"的指示灯和一只标有"20Ω1A"的滑动变阻器，一位同学把它们并联后接在电路中．指示灯正常工作的电压是___________V，此时干路中允许通过的最大电流为___________A．12．如图所示电路，电阻R1=R2=4Ω，电源电压保持不变，当S1、S2都闭合时，电流表的示数为0.75A，此时电路是________联电路，电路的总电阻是___________Ω；当S1闭合、S2断开时，电路的总电阻是_______Ω，电流表的示数是______A。13．如右图所示，电源电压表保持不变，R1＝10Ω，R2＝20Ω当开关S断开时，电流表示数为0.6A;当S闭合时，电压表示数为_________V，电流表示数为_______A．14．如图，电源电压保持不变，电阻R1=R2=R3=10Ω。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填"断开"或"闭合")，此时电流表的示数为I2；则I1︰I2=。15．如图所示，R为定值电阻，电源电压不变，当滑动变阻器R'的滑片向右滑动时，电压表V1的示数__________；电压表V2的示数___________；电流表A的示数________．(填"变大"，"不变"或"变小")16．在图所示的电路中，电源电压保持不变。当电键S由断开到闭合时，电流表的示数将_________，电压表与电流表示数的比值将___________。(均选填"变大"、"不变"或"变小")17．如图所示，当开关闭合后，滑片P向右滑动时，电流表的示数___________，电压表的示数_________。(填"变大"或"变小")18．将小灯泡L1、L2(RL1＞RL2)串联后接在电源上，闭合开关，发现L1不亮、L2正常发光，产生这种现象的原因是_____________，排除故障后再闭合开关，________灯较亮。在相同时间内通过两灯丝横截面的电荷量___________。19．在图所示的电路中，电源电压保持不变。闭合电键S后，当滑动变阻器滑片P向左移动时，电流表的示数将_____________（选填"变小"、"不变"或"变大"）。若在电路中再接入一个电压表，且当滑片P分别位于变阻器的右端、中点和左端时，电压...
