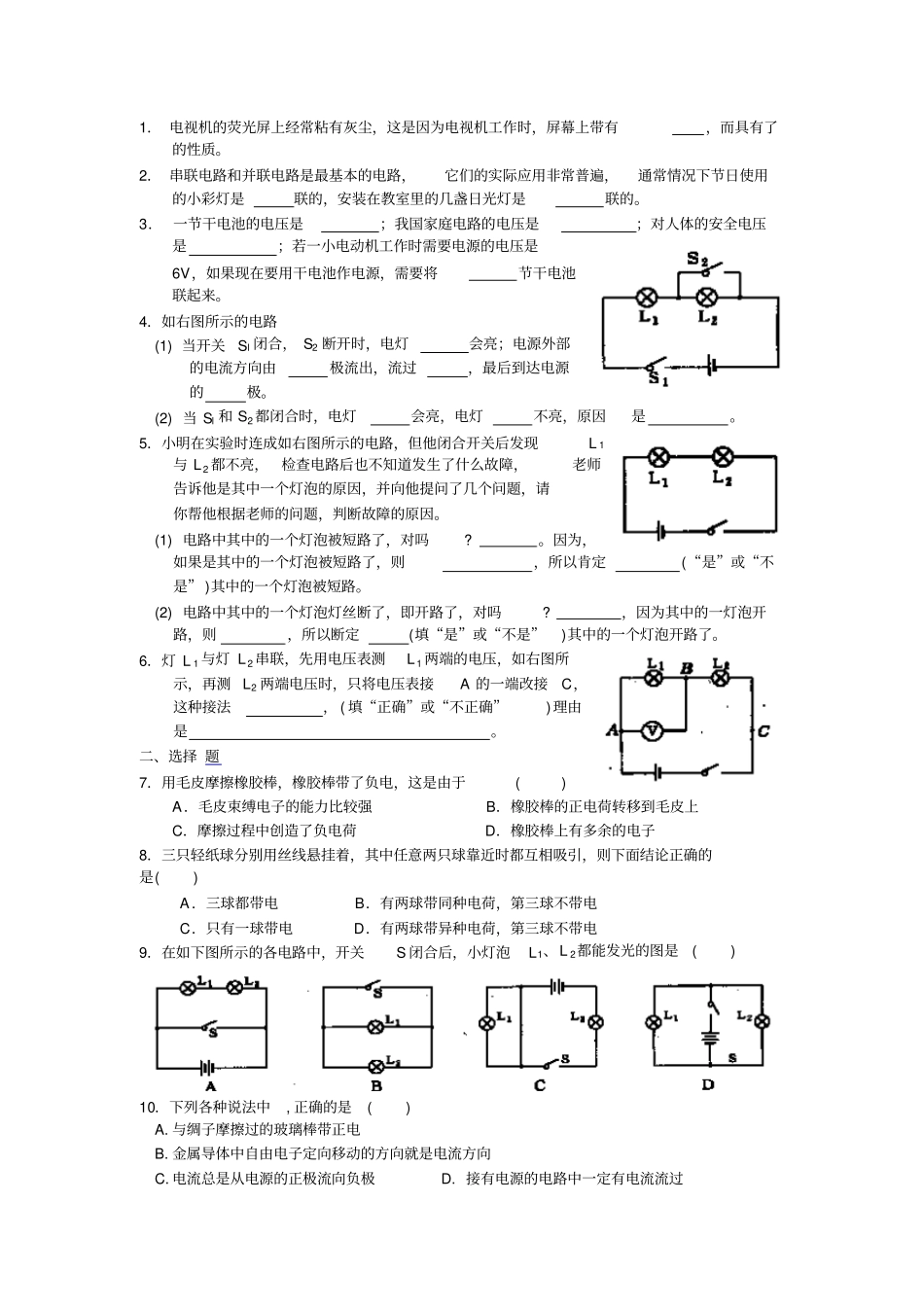

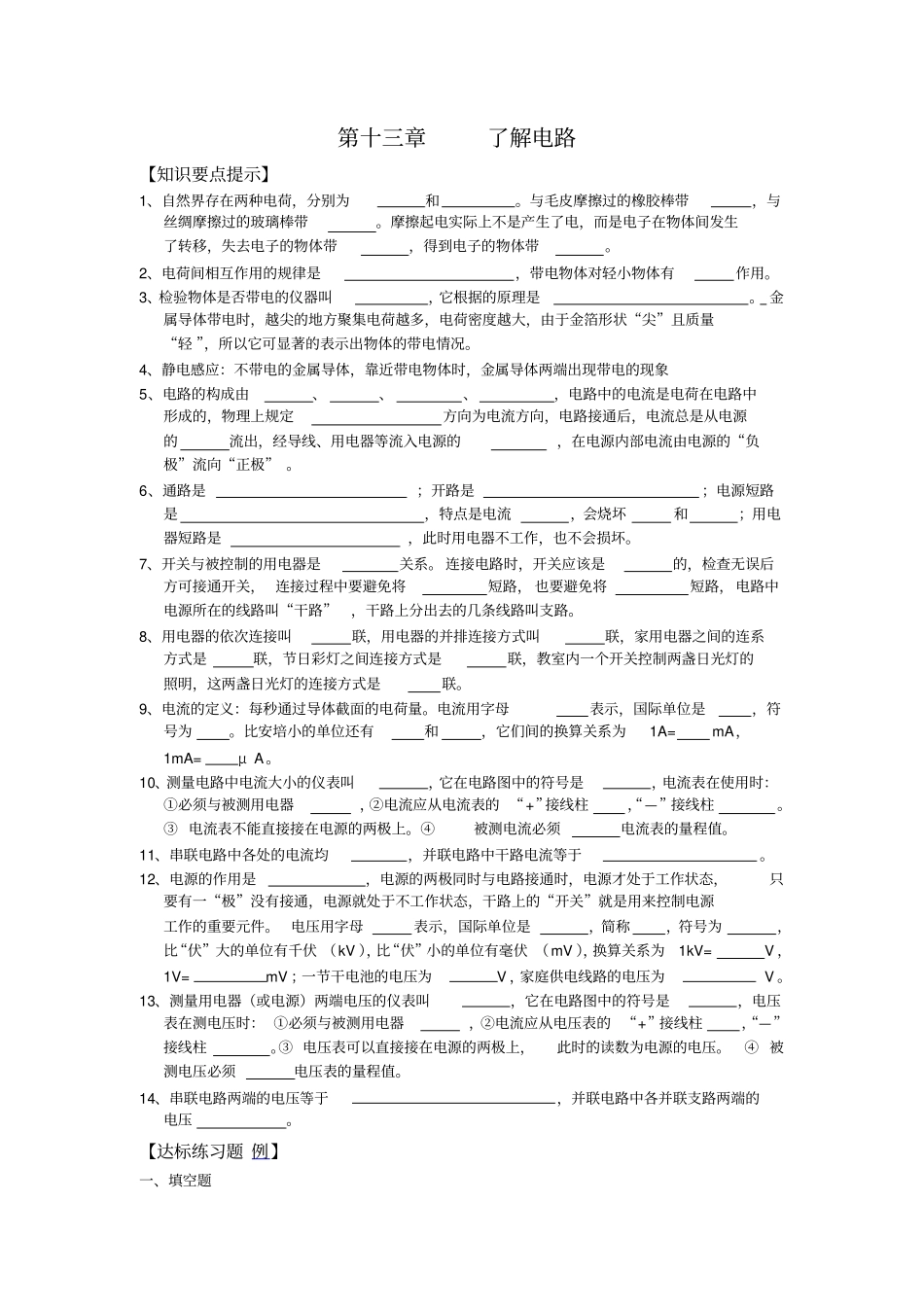

第十三章了解电路【知识要点提示】1、自然界存在两种电荷，分别为和。与毛皮摩擦过的橡胶棒带，与丝绸摩擦过的玻璃棒带。摩擦起电实际上不是产生了电，而是电子在物体间发生了转移，失去电子的物体带，得到电子的物体带。2、电荷间相互作用的规律是，带电物体对轻小物体有作用。3、检验物体是否带电的仪器叫，它根据的原理是。金属导体带电时，越尖的地方聚集电荷越多，电荷密度越大，由于金箔形状“尖”且质量“轻”，所以它可显著的表示出物体的带电情况。4、静电感应：不带电的金属导体，靠近带电物体时，金属导体两端出现带电的现象5、电路的构成由、、、，电路中的电流是电荷在电路中形成的，物理上规定方向为电流方向，电路接通后，电流总是从电源的流出，经导线、用电器等流入电源的，在电源内部电流由电源的“负极”流向“正极”。6、通路是；开路是；电源短路是，特点是电流，会烧坏和；用电器短路是，此时用电器不工作，也不会损坏。7、开关与被控制的用电器是关系。连接电路时，开关应该是的，检查无误后方可接通开关，连接过程中要避免将短路，也要避免将短路，电路中电源所在的线路叫“干路”，干路上分出去的几条线路叫支路。8、用电器的依次连接叫联，用电器的并排连接方式叫联，家用电器之间的连系方式是联，节日彩灯之间连接方式是联，教室内一个开关控制两盏日光灯的照明，这两盏日光灯的连接方式是联。9、电流的定义：每秒通过导体截面的电荷量。电流用字母表示，国际单位是，符号为。比安培小的单位还有和，它们间的换算关系为1A=mA，1mA=μA。10、测量电路中电流大小的仪表叫，它在电路图中的符号是，电流表在使用时：①必须与被测用电器，②电流应从电流表的“+”接线柱，“—”接线柱。③电流表不能直接接在电源的两极上。④被测电流必须电流表的量程值。11、串联电路中各处的电流均，并联电路中干路电流等于。12、电源的作用是，电源的两极同时与电路接通时，电源才处于工作状态，只要有一“极”没有接通，电源就处于不工作状态，干路上的“开关”就是用来控制电源工作的重要元件。电压用字母表示，国际单位是，简称，符号为，比“伏”大的单位有千伏（kV），比“伏”小的单位有毫伏（mV），换算关系为1kV=V，1V=mV；一节干电池的电压为V，家庭供电线路的电压为V。13、测量用电器（或电源）两端电压的仪表叫，它在电路图中的符号是，电压表在测电压时：①必须与被测用电器，②电流应从电压表的“+”接线柱，“—”接线柱。③电压表可以直接接在电源的两极上，此时的读数为电源的电压。④被测电压必须电压表的量程值。14、串联电路两端的电压等于，并联电路中各并联支路两端的电压。【达标练习题例】一、填空题1．电视机的荧光屏上经常粘有灰尘，这是因为电视机工作时，屏幕上带有，而具有了的性质。2．串联电路和并联电路是最基本的电路，它们的实际应用非常普遍，通常情况下节日使用的小彩灯是联的，安装在教室里的几盏日光灯是联的。3．一节干电池的电压是；我国家庭电路的电压是；对人体的安全电压是；若一小电动机工作时需要电源的电压是6V，如果现在要用干电池作电源，需要将节干电池联起来。4．如右图所示的电路(1)当开关Sl闭合，S2断开时，电灯会亮；电源外部的电流方向由极流出，流过，最后到达电源的极。(2)当Sl和S2都闭合时，电灯会亮，电灯不亮，原因是。5．小明在实验时连成如右图所示的电路，但他闭合开关后发现L1与L2都不亮，检查电路后也不知道发生了什么故障，老师告诉他是其中一个灯泡的原因，并向他提问了几个问题，请你帮他根据老师的问题，判断故障的原因。(1)电路中其中的一个灯泡被短路了，对吗?。因为，如果是其中的一个灯泡被短路了，则，所以肯定(“是”或“不是”)其中的一个灯泡被短路。(2)电路中其中的一个灯泡灯丝断了，即开路了，对吗?，因为其中的一灯泡开路，则，所以断定(填“是”或“不是”)其中的一个灯泡开路了。6．灯L1与灯L2串联，先用电压表测L1两端的电压，如右图所示，再测L2两端电压时，只将电压表接A的一端改接C，这种接法，(填“正确”或“不正确”)理由是。二、选择题7．用毛皮摩擦橡胶棒，橡胶棒带了负电，...
