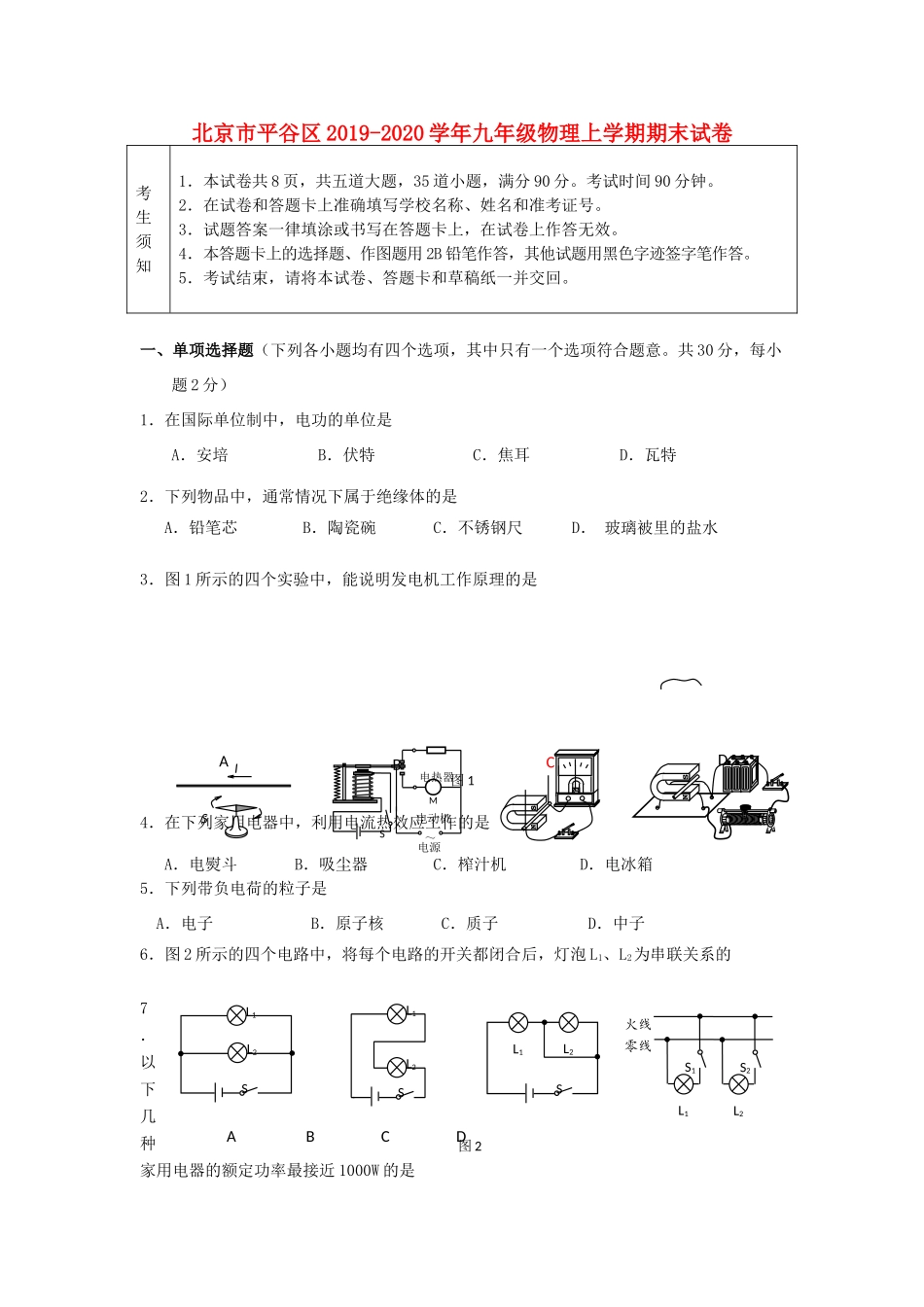

北京市平谷区2019-2020学年九年级物理上学期期末试卷考生须知1．本试卷共8页，共五道大题，35道小题，满分90分。考试时间90分钟。2．在试卷和答题卡上准确填写学校名称、姓名和准考证号。3．试题答案一律填涂或书写在答题卡上，在试卷上作答无效。4．本答题卡上的选择题、作图题用2B铅笔作答，其他试题用黑色字迹签字笔作答。5．考试结束，请将本试卷、答题卡和草稿纸一并交回。一、单项选择题（下列各小题均有四个选项，其中只有一个选项符合题意。共30分，每小题2分）1．在国际单位制中，电功的单位是A．安培B．伏特C．焦耳D．瓦特2．下列物品中，通常情况下属于绝缘体的是A．铅笔芯B．陶瓷碗C．不锈钢尺D．玻璃被里的盐水3．图1所示的四个实验中，能说明发电机工作原理的是4．在下列家用电器中，利用电流热效应工作的是A．电熨斗B．吸尘器C．榨汁机D．电冰箱5．下列带负电荷的粒子是A．电子B．原子核C．质子D．中子6．图2所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的7．以下几种家用电器的额定功率最接近1000W的是ISS电动机M电热器～电源图1ACDBABCD图2SL2L1SL1L2L1S1L2S2火线零线SL1L2A．台灯B．电视机C．台扇D．电饭锅8．下列选项中符合安全用电要求的是A．用湿手按已接电源的插座上的开关B．及时更换家庭电路中绝缘皮老化、破损的导线C．在未断开电源开关的情况下，用湿布擦拭电视机D．把用电器的三脚插头改为两脚插头接在两孔插座上使用9．如图3甲所示的电蚊拍，具有灭蚊和照明的功能。当开关Sl闭合、S2断开时，只有灭蚊网通电起到灭蚊作用；当开关Sl和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明作用。图3乙所示的四个电路设计中符合这种要求的是10．将自由转动的指南针放在地球表面的赤道上，静止时的示意图如图4所示，其中符合实际的是11．下列说法正确的是A．电源是将机械能转化为电能的装置B．在闭合的电路中，如果没有电源就不会有持续电流C．用电器工作时，将电能转化为内能D．电路是由电源、导线和灯泡组成的地理北极赤道NS地理北极赤道NS地理北极赤道NS地理北极赤道SNABCD图4ABCD灭蚊网灯灯S1S2灭蚊网灯S2S1灭蚊网灯S1灭蚊网S2灯S2灭蚊网S1甲乙图312．将图5中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是A．A和CB．A和BC．B和CD．C和D13．关于标有“12V24W”的白炽灯，下列说法正确的是A．该灯泡工作时的电流是2AB．该灯泡工作时的电功率是24WC．该小灯泡两端的电压为6V时，它消耗的电功率为12WD．该灯泡正常发光时，其灯丝的电阻是6Ω14．如图6所示的电路中，电源两端电压保持不变，当开关S闭合时，如果将滑动变阻器的滑片P向左滑动，下列说法中正确的是A．电压表的示数变大，电流表示数变大B．电压表的示数变大，电流表示数变小C．电压表的示数变小，电流表示数变大D．电压表的示数变小，电流表示数变小15．如图7所示电路电源电压不变。开关S闭合前，电压表示数为6V；开关S闭合后，电流表A1的示数为0.6A，A2的示数为0.5A，A3的示数为0.9A。下列判断正确的是A．干路电流为1.1AB.通过R1的电流为0.1AC．电阻R2的电阻值为12ΩD．.R2和R3交换位置后，电流表A1和A3的示数不变二、多项选择题（下列各小题均有四个选项，其中符合题意的选项均多于一个。本大题共10图6VRsAR1R2P图7图5ACDDBP分，每小题2分。每小题选项全选对的得2分，选对但不全的得1分，有错选的不得分）16．下列说法正确的是A．只要电荷移动就能形成电流B．正电荷定向移动的方向为电流的方向C．电源是提供电压的装置D．对人体的安全电压是36V17．在温度相同条件下，关于金属导体的电阻，下列说法正确的是A．导体的电阻大小与导体两端电压和通过该导体电流大小有关B．导体电阻的大小与导体横截面积大小有关C．在电路中如果通过导体的电流变大，该导体电阻会变小D．当导体的材料、横截面积保持不变时，导体的长度越长该导体的电阻越大18．关于电磁现象，下列说法中正确的是A．所有磁体都有两个磁极，即南极和北极B．磁场对放入其中的磁体有力的作用C．利用法拉第电磁感应现象制成了电动机D．改变通电螺线管线...
