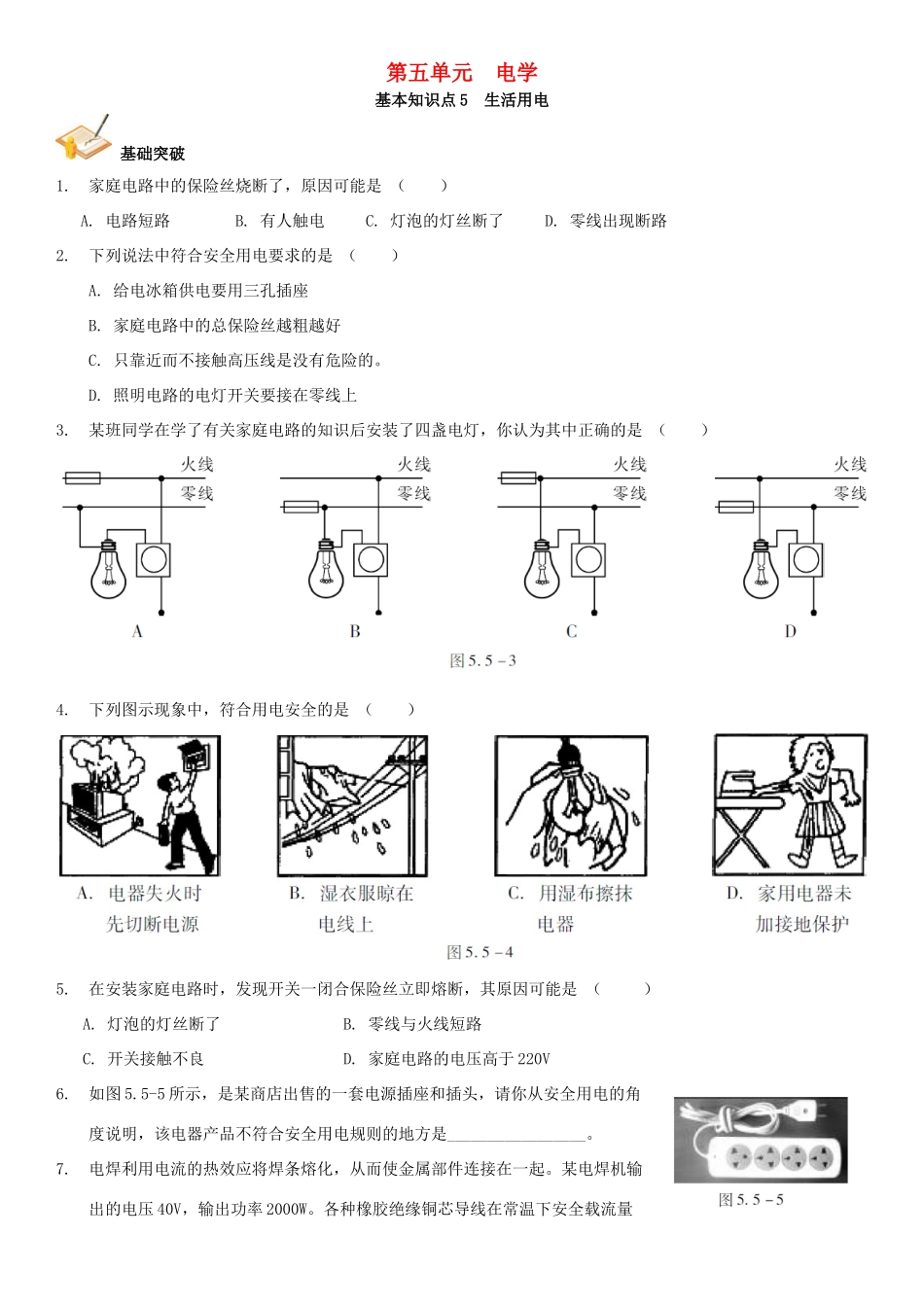

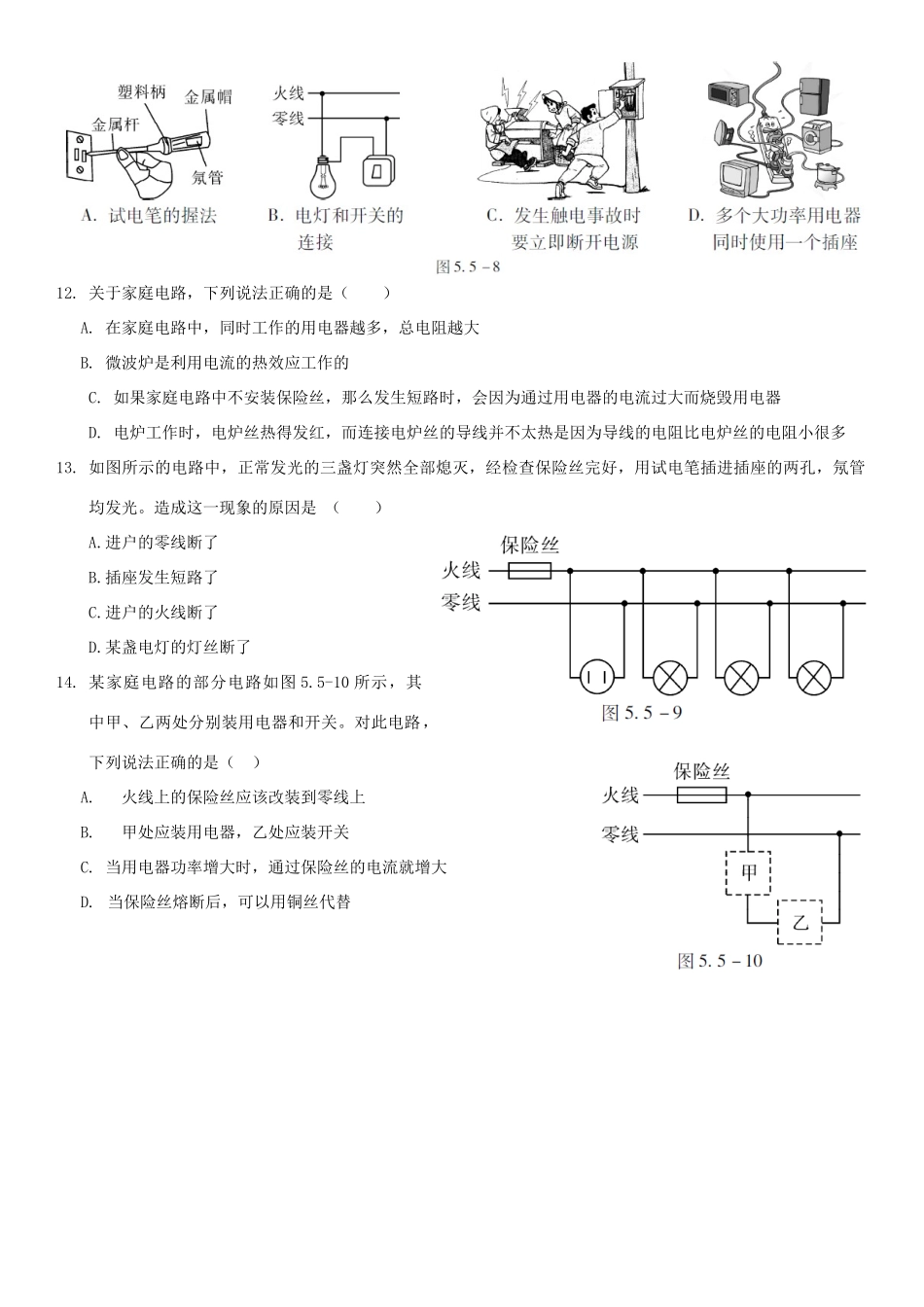

第五单元电学基本知识点5生活用电基础突破1.家庭电路中的保险丝烧断了,原因可能是()A.电路短路B.有人触电C.灯泡的灯丝断了D.零线出现断路2.下列说法中符合安全用电要求的是()A.给电冰箱供电要用三孔插座B.家庭电路中的总保险丝越粗越好C.只靠近而不接触高压线是没有危险的。D.照明电路的电灯开关要接在零线上3.某班同学在学了有关家庭电路的知识后安装了四盏电灯,你认为其中正确的是()4.下列图示现象中,符合用电安全的是()5.在安装家庭电路时,发现开关一闭合保险丝立即熔断,其原因可能是()A.灯泡的灯丝断了B.零线与火线短路C.开关接触不良D.家庭电路的电压高于220V6.如图5.5-5所示,是某商店出售的一套电源插座和插头,请你从安全用电的角度说明,该电器产品不符合安全用电规则的地方是_________________。7.电焊利用电流的热效应将焊条熔化,从而使金属部件连接在一起。某电焊机输出的电压40V,输出功率2000W。各种橡胶绝缘铜芯导线在常温下安全载流量(长时间通电时的最大安全电流)如上表。从安全角度考虑,应选择(填导线规格)作为电焊机的输出导线。8.如5.5-6图为家庭电路的组成,其中接入①的用电器和②为联,②和③为联。9.如图5.5-7,请正确接入带开关的灯泡和接洗衣机的三孔插座。能力提升10.暑期持续的“桑拿天”,居民家里的空调、电扇都闲不住,导致电路火灾时有发生,火警电话不断,消防车拉着警笛呼啸而出,赶往火灾现场,调查发现,起火原因如出一辙:电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。根据学过的物理知识回答:(1)“超负荷”是指电路中的________(选填“电流”或“电阻”)过大;(2)使火灾发生的理论依据是__________________________________________;(3)请你提出一条预防这种火灾发生应采取什么措施_____________。11.如图5.5-8所示的做法符合安全用电原则的是()火线零线图5.5-712.关于家庭电路,下列说法正确的是()A.在家庭电路中,同时工作的用电器越多,总电阻越大B.微波炉是利用电流的热效应工作的C.如果家庭电路中不安装保险丝,那么发生短路时,会因为通过用电器的电流过大而烧毁用电器D.电炉工作时,电炉丝热得发红,而连接电炉丝的导线并不太热是因为导线的电阻比电炉丝的电阻小很多13.如图所示的电路中,正常发光的三盏灯突然全部熄灭,经检查保险丝完好,用试电笔插进插座的两孔,氖管均发光。造成这一现象的原因是()A.进户的零线断了B.插座发生短路了C.进户的火线断了D.某盏电灯的灯丝断了14.某家庭电路的部分电路如图5.5-10所示,其中甲、乙两处分别装用电器和开关。对此电路,下列说法正确的是()A.火线上的保险丝应该改装到零线上B.甲处应装用电器,乙处应装开关C.当用电器功率增大时,通过保险丝的电流就增大D.当保险丝熔断后,可以用铜丝代替
