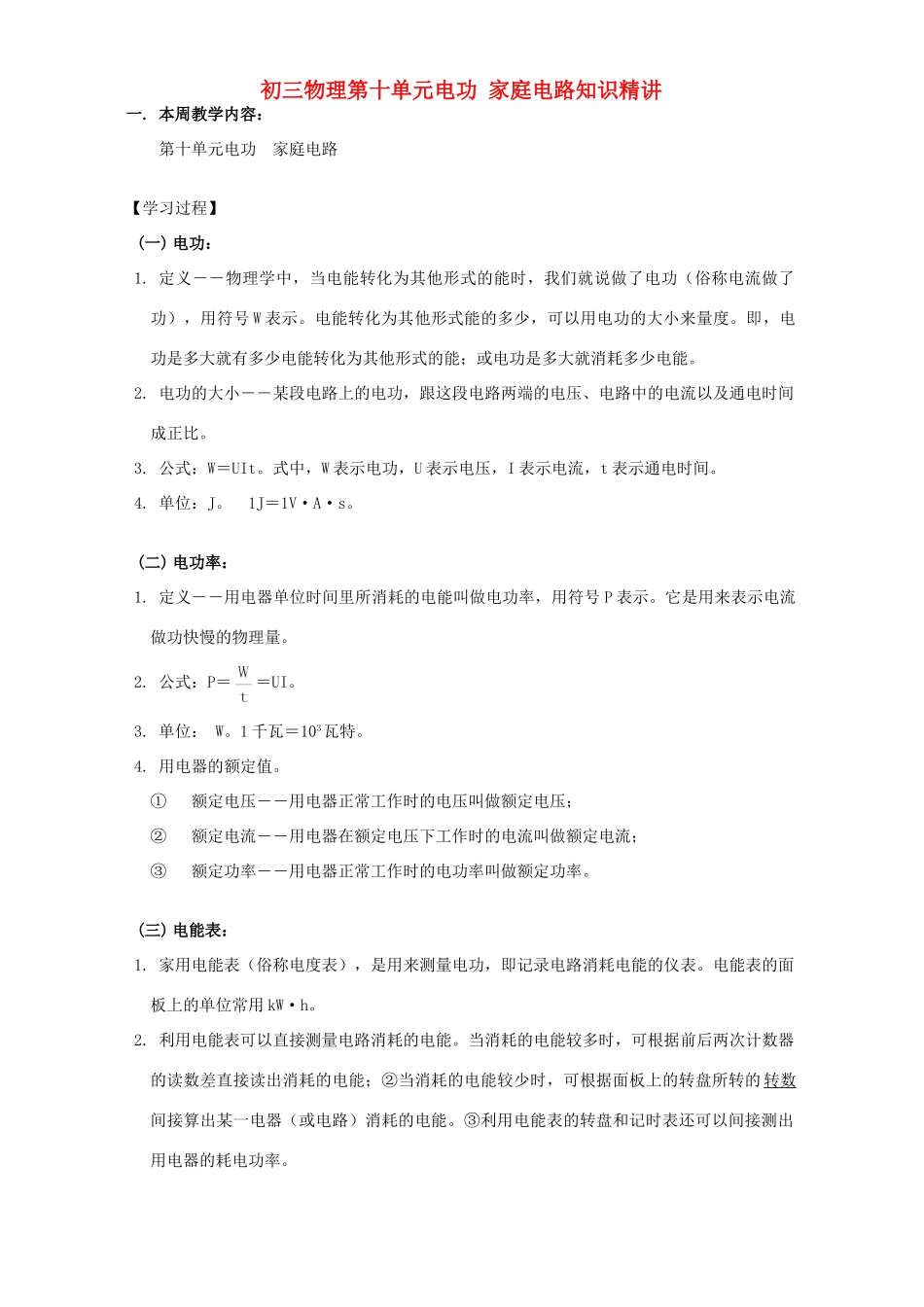

初三物理第十单元电功家庭电路知识精讲一.本周教学内容：第十单元电功家庭电路【学习过程】(一)电功：1.定义――物理学中，当电能转化为其他形式的能时，我们就说做了电功（俗称电流做了功），用符号W表示。电能转化为其他形式能的多少，可以用电功的大小来量度。即，电功是多大就有多少电能转化为其他形式的能；或电功是多大就消耗多少电能。2.电功的大小――某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电时间成正比。3.公式：W＝UIt。式中，W表示电功，U表示电压，I表示电流，t表示通电时间。4.单位：J。1J＝1V·A·s。(二)电功率：1.定义――用电器单位时间里所消耗的电能叫做电功率，用符号P表示。它是用来表示电流做功快慢的物理量。2.公式：P＝＝UI。3.单位：W。1千瓦＝103瓦特。4.用电器的额定值。①额定电压――用电器正常工作时的电压叫做额定电压；②额定电流――用电器在额定电压下工作时的电流叫做额定电流；③额定功率――用电器正常工作时的电功率叫做额定功率。(三)电能表：1.家用电能表（俗称电度表），是用来测量电功，即记录电路消耗电能的仪表。电能表的面板上的单位常用kW·h。2.利用电能表可以直接测量电路消耗的电能。当消耗的电能较多时，可根据前后两次计数器的读数差直接读出消耗的电能；②当消耗的电能较少时，可根据面板上的转盘所转的转数间接算出某一电器（或电路）消耗的电能。③利用电能表的转盘和记时表还可以间接测出用电器的耗电功率。(四)焦耳定律：1.内容：电流流过某段导体时产生的热量，跟通过这段导体的电流的平方成正比，跟这段导体的电阻成正比，跟通电时间成正比。这个规律是英国的物理学家焦耳研究得出的，叫做焦耳定律。2.公式：Q＝I2Rt。3.电热器――是利用电流的热效应现象制成的加热设备，它的主要部件是发热体，它的主要作用是将电能转化为内能。（五）家庭电路：1.家庭电路的组成：家庭电路是由进户线、电能表、闸刀开关、熔断器、插座、电灯和开关等组成。2.白炽灯是根据电流的热效应制成的发光器件。白炽灯工作时，电流通过灯丝，灯丝温度高达2000℃以上，呈白炽状态，发出的光呈白光。玻璃泡的主要作用：是防止灯丝氧化。普通白炽灯的泡内常抽成真空，就可以避免氧化。一般60瓦以上的灯泡内还充有氮气、氩气等气体，以阻碍灯丝在高温下升华。3.熔丝作用――当电路中有过强的电流通过时，熔丝便产生较多的热量，使它的温度达到熔点，于是熔丝就熔断而自动地切断电路，起到了电路的作用。熔丝选用原则――选用熔丝时，应使它的额定电流等于或略大于电路中的最大正常工作电流。4.安全用电的原则——“四不”：不接触电压高于36v的带电体；不靠近高压带电体；不弄湿用电器；不损坏电气设备中的绝缘体。【典型例题】[例1]如图所示电路中，当开关S闭合时，电流表的示数为0.3A，电压表的示数为2.5V，一只电阻R1的大小是R2的3倍。求：（1）通电1min电源消耗的电能？（2）电阻R1通电时的功率？分析：电路中两个电阻串联，电流表的示数就是通过R1、R2及电源的电流，电压表示数是R2的两端电压，要计算电源消耗的电能，应先求电源电压。结合电路性质及欧姆定律客分别求出R1的两端电压及电源电压。解答：（1）因为串联电路中的电流相等，根据U=IR得：各电阻两端电压与电阻成正比，所以U1∶U2=R1∶R2=3∶1U1=3U2=3×2.5V=7.5VU=U1+U2=7.5V+2.5V=10VW=UIt=10V×0.3A×60s=180J（2）P1=U1I1=7.5V×0.3A=2.25w所以电源1min消耗电能180J；电阻R1通电时的电功率为2.25W[例2]甲、乙两灯分别标有“220V60W”和“220V40W”字样，若它们串联后接入220V的电路中，＿＿＿＿＿灯较亮。（选填：“甲”或“乙”）分析：本题是一道综合题，主要考查实际功率和额定功率的关系。解题的关键是看它们的实际功率的大小，即灯泡的亮度由它们的实际功率决定。解答本题，按下列步骤进行：（1）先求出两灯的电阻：R甲＝＝，R乙＝＝所以，R甲＜R乙。（2）当两灯串联在220V电路中时：由“220V60W”和“220V40W”可知，两灯正常发光的条件均是两端电压为220V，现在的条件是U甲＋U乙＝220V，所以U甲＜220V，U乙＜220V，两灯均不能正常发光。此时P甲＝I...
