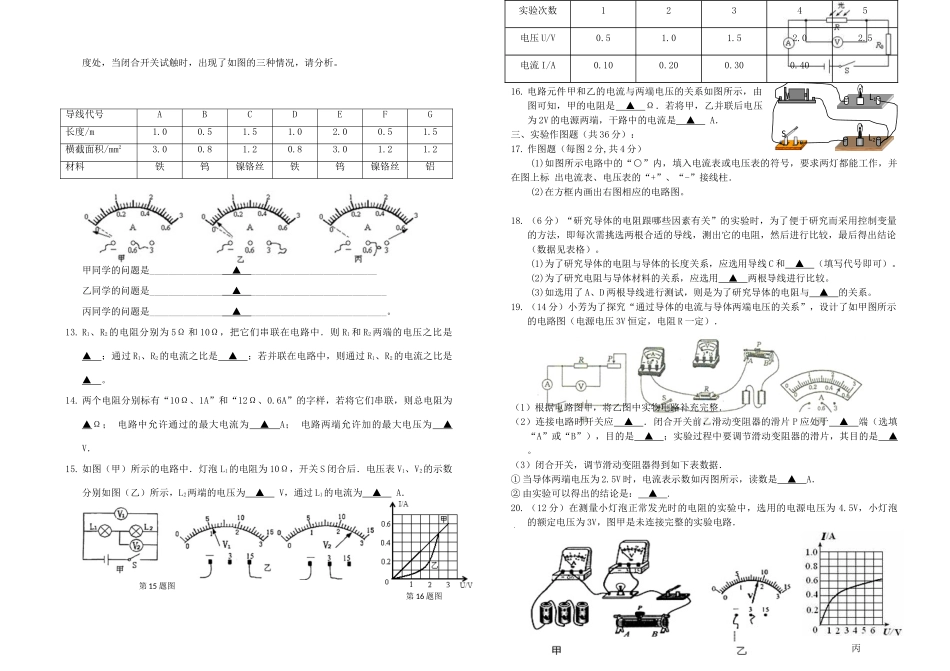

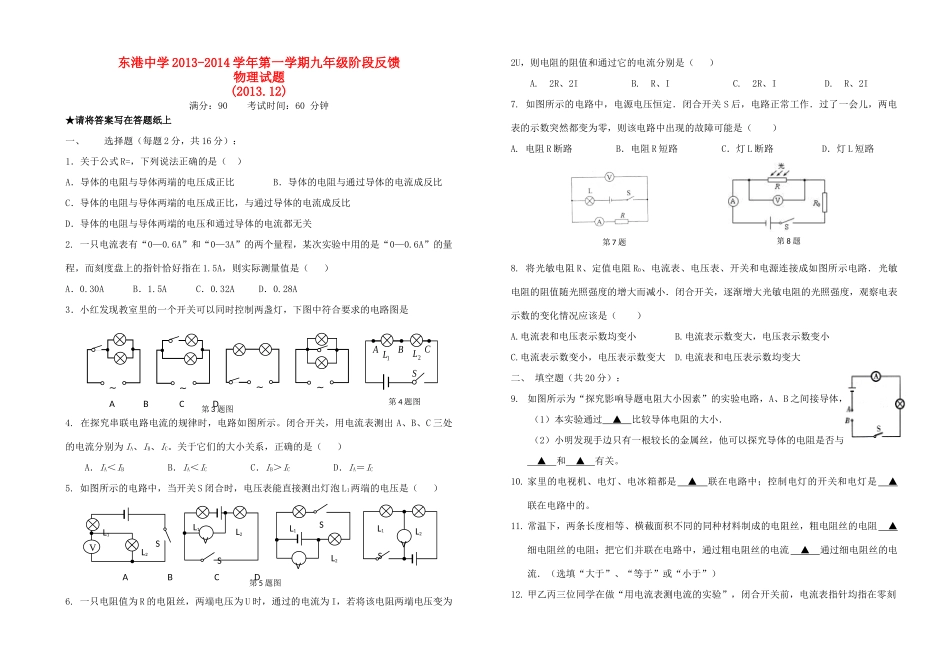

东港中学2013-2014学年第一学期九年级阶段反馈物理试题(2013.12)满分：90考试时间：60分钟★请将答案写在答题纸上一、选择题（每题2分，共16分）：1．关于公式R=，下列说法正确的是（）A．导体的电阻与导体两端的电压成正比B．导体的电阻与通过导体的电流成反比C．导体的电阻与导体两端的电压成正比，与通过导体的电流成反比D．导体的电阻与导体两端的电压和通过导体的电流都无关2.一只电流表有“0—0.6A”和“0—3A”的两个量程，某次实验中用的是“0—0.6A”的量程，而刻度盘上的指针恰好指在1.5A，则实际测量值是（）A．0.30AB．1.5AC．0.32AD．0.28A3．小红发现教室里的一个开关可以同时控制两盏灯，下图中符合要求的电路图是4.在探究串联电路电流的规律时，电路如图所示。闭合开关，用电流表测出A、B、C三处的电流分别为IA、IB、IC。关于它们的大小关系，正确的是（）A．IA＜IBB．IA＜ICC．IB＞ICD．IA＝IC5.如图所示的电路中，当开关S闭合时，电压表能直接测出灯泡L1两端的电压是（）6.一只电阻值为R的电阻丝，两端电压为U时，通过的电流为I，若将该电阻两端电压变为2U，则电阻的阻值和通过它的电流分别是（）A.2R、2IB.R、IC.2R、ID.R、2I7.如图所示的电路中，电源电压恒定．闭合开关S后，电路正常工作．过了一会儿，两电表的示数突然都变为零，则该电路中出现的故障可能是（）A.电阻R断路B．电阻R短路C．灯L断路D．灯L短路8.将光敏电阻R、定值电阻R0、电流表、电压表、开关和电源连接成如图所示电路．光敏电阻的阻值随光照强度的增大而减小．闭合开关，逐渐增大光敏电阻的光照强度，观察电表示数的变化情况应该是（）A.电流表和电压表示数均变小B.电流表示数变大，电压表示数变小C.电流表示数变小，电压表示数变大D.电流表和电压表示数均变大二、填空题（共20分）：9.如图所示为“探究影响导题电阻大小因素”的实验电路，A、B之间接导体，（1）本实验通过▲比较导体电阻的大小．（2）小明发现手边只有一根较长的金属丝，他可以探究导体的电阻是否与▲和▲有关。10.家里的电视机、电灯、电冰箱都是▲联在电路中；控制电灯的开关和电灯是▲联在电路中的。11.常温下，两条长度相等、横截面积不同的同种材料制成的电阻丝，粗电阻丝的电阻▲细电阻丝的电阻；把它们并联在电路中，通过粗电阻丝的电流▲通过细电阻丝的电流．（选填“大于”、“等于”或“小于”）12.甲乙丙三位同学在做“用电流表测电流的实验”，闭合开关前，电流表指针均指在零刻~~~~ABCD第3题图1L2LBACS第4题图SVL1L2L1L2SVVL1L2SVL2L1SABCD第5题图第7题第8题度处，当闭合开关试触时，出现了如图的三种情况，请分析。甲同学的问题是_______________▲__________________________乙同学的问题是_______________▲____________________________丙同学的问题是_______________▲____________________________。13.R1、R2的电阻分别为5Ω和10Ω，把它们串联在电路中．则R1和R2两端的电压之比是▲；通过R1、R2的电流之比是▲；若并联在电路中，则通过R1、R2的电流之比是▲。14.两个电阻分别标有“10Ω、1A”和“12Ω、0.6A”的字样，若将它们串联，则总电阻为▲Ω；电路中允许通过的最大电流为▲A；电路两端允许加的最大电压为▲V．15.如图（甲）所示的电路中．灯泡L1的电阻为10Ω，开关S闭合后．电压表V1、V2的示数分别如图（乙）所示，L2两端的电压为▲V，通过L1的电流为▲A．16.电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是▲Ω．若将甲，乙并联后电压为2V的电源两端，干路中的电流是▲A．三、实验作图题（共36分）：17.作图题（每图2分,共4分）(1)如图所示电路中的“○”内，填入电流表或电压表的符号，要求两灯都能工作，并在图上标出电流表、电压表的“+”、“-”接线柱．(2)在方框内画出右图相应的电路图。18.（6分）“研究导体的电阻跟哪些因素有关”的实验时，为了便于研究而采用控制变量的方法，即每次需挑选两根合适的导线，测出它的电阻，然后进行比较，最后得出结论（数据见表格）。(1)为了研究导体的电阻与导体的长度关系，应选用导线C和▲（填写代号即可）。(2)为了研究电阻...
