九年级物理上学期期末试卷 试卷VIP免费

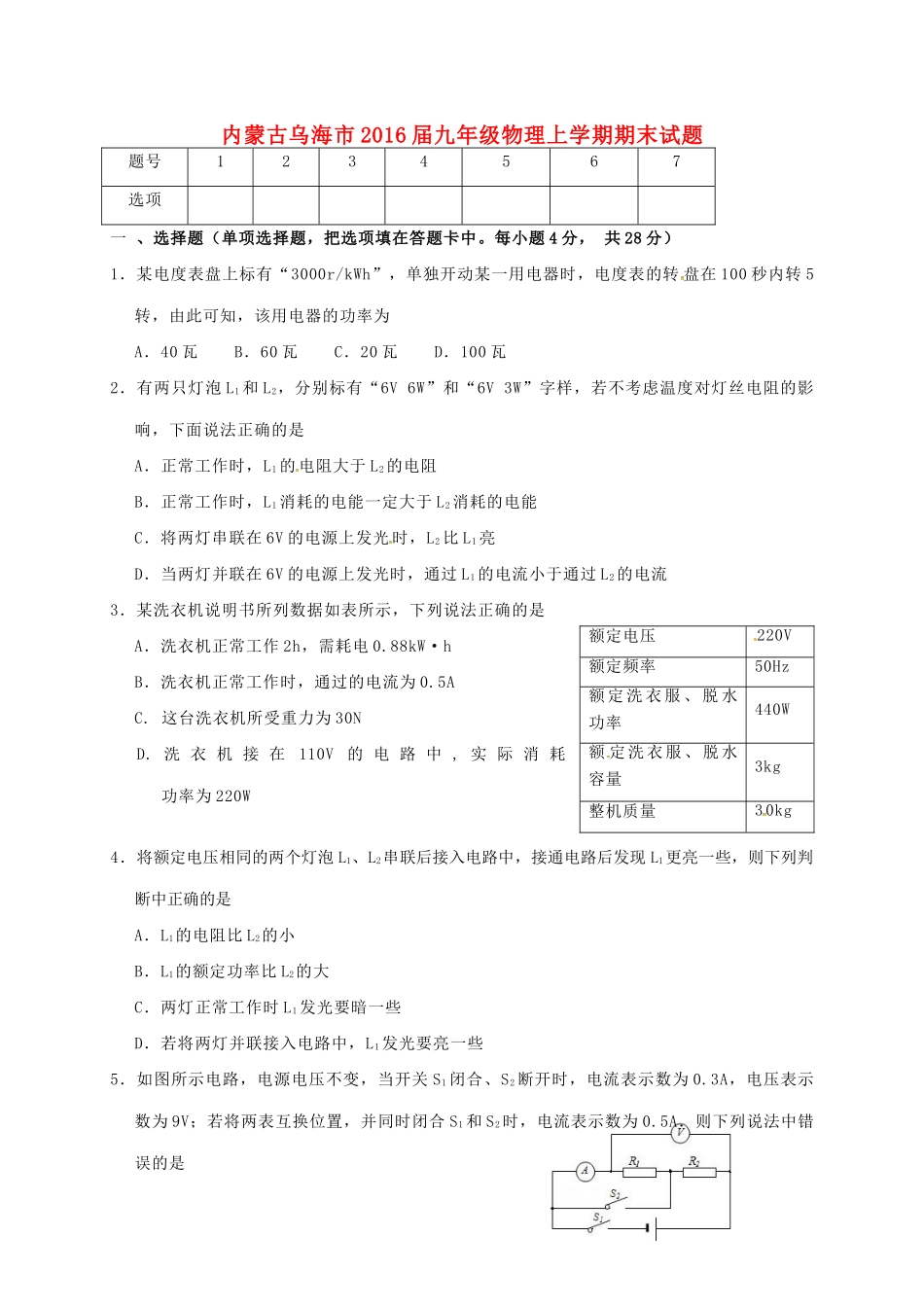

内蒙古乌海市2016届九年级物理上学期期末试题题号1234567选项一、选择题（单项选择题，把选项填在答题卡中。每小题4分，共28分）1．某电度表盘上标有“3000r/kWh”，单独开动某一用电器时，电度表的转盘在100秒内转5转，由此可知，该用电器的功率为A．40瓦B．60瓦C．20瓦D．100瓦2．有两只灯泡L1和L2，分别标有“6V6W”和“6V3W”字样，若不考虑温度对灯丝电阻的影响，下面说法正确的是A．正常工作时，L1的电阻大于L2的电阻B．正常工作时，L1消耗的电能一定大于L2消耗的电能C．将两灯串联在6V的电源上发光时，L2比L1亮D．当两灯并联在6V的电源上发光时，通过L1的电流小于通过L2的电流3．某洗衣机说明书所列数据如表所示，下列说法正确的是A．洗衣机正常工作2h，需耗电0.88kW·hB．洗衣机正常工作时，通过的电流为0.5AC.这台洗衣机所受重力为30ND.洗衣机接在110V的电路中,实际消耗功率为220W4．将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1更亮一些，则下列判断中正确的是A．L1的电阻比L2的小B．L1的额定功率比L2的大C．两灯正常工作时L1发光要暗一些D．若将两灯并联接入电路中，L1发光要亮一些5．如图所示电路，电源电压不变，当开关S1闭合、S2断开时，电流表示数为0.3A，电压表示数为9V；若将两表互换位置，并同时闭合S1和S2时，电流表示数为0.5A．则下列说法中错误的是额定电压220V额定频率50Hz额定洗衣服、脱水功率440W额定洗衣服、脱水容量3kg整机质量30kgA．电压表示数仍为9VB．R1的阻值为18ΩC．R2的阻值为45ΩD．R2消耗的功率为6.75W6．电熨斗通电后很烫，而与之相连的导线却并不很热，这是因为A．导线有绝缘层能隔热B．导线散热快，所以温度低C．通过导线的电流小于通过电熨斗的电流D．导线电阻小，产生热量小7．炎热的夏天，小雷家新安装了空调。当空调运转时，只要将完好的电水壶插头插入插座，空气开关就跳闸，分析原因可能是A．电水壶的插头没插入前，插座就短路了B．电路中用电器的总功率过大C．电路中总电流小于空气开关的额定电流D．电线过细而电阻大造成电路电流过大二、作图及实验探究题（4分+16分+10分+14分，共44分）8．（2分）请把图中螺丝口电灯、开关、三孔插座接到家庭电路中.9．(8分)在“测量小电灯的功率”的实验中，电源电压为4．5V，小灯泡额定电压为2．5V、电阻约为10Ω．滑动变阻器标有“30Ω1A”字样(1)请你用笔画线代替导线，将图甲中的实物电路连接完整．(2)乙同学连完电路并闭合开关后，发现小灯泡不发光且电压表示数为零，电流表示数为O．15A，产生这一现象的原因是．(3)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流的示数如乙图所示，请读出电流表的示数，并填入表格中．(4)实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格的设计仍有不完整的地方，请将所缺内容填写完整．(6)同学们分析实验数据得出：小灯泡的发光亮度是由灯泡的决定的，且，灯泡发光越亮．10．（5分）一个额定电压为2.5V的小灯泡，正常工作时的电阻约为10Ω，小明想探究小灯泡的电流与其两端电压的关系．实验室提供了如下器材：电源（电压恒定为6V）、电压表、电流表、“50Ω0.5A”的滑动变阻器、开关各1个、导线若干．（1）请你帮助小明用笔画线代替导线，将甲图中的实物电路连接完整，要求滑片位于最右端B时，滑动变阻器接入电路的电阻值最大。（2）正确连接后，小明将滑片置于最右端，闭合开关，发现小灯泡不亮，两电表无示数，为判断故障，小明将电压表改接在滑动变阻器下面两接线柱上，发现电压表有示数．则电路发生故障的原因是。（3）排除故障后，小明移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图乙所示的I﹣U图象．从图象可看出，当电压较高时，电流与电压并不成正比，其原因是。（4）由图象信息可知，小灯泡的额定功率为W，小灯泡正常发光时，滑动变阻器接入电路的阻为Ω。11．(7分)小华同学利用如图所示装置探究“电流通过导体产生的热量与电阻的关系”，两个烧瓶A、B中盛有质量、初温相等的煤油，RA与RB是阻值不同的电热丝。（1）RA与RB采用串联的连接方式，其目的是为了...
